Не включается телевизор saturn ST 1402

41 сообщение / 0 новых
Последнее сообщение
AleksNew аватар
Не в сети
Регистрация: 14/05/11
Сообщения: 516

Re: Не включается телевизор saturn ST 1402
"ТИБЕТ" писал(а):

akella1976 Если по антене гроза прошла то это не есть гуд.

Он, или пиво пьет или тормозякает :-)

Прикрепленные файлы:

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2435

Re: Не включается телевизор saturn ST 1402

akella1976 Был недавно в ремонте сатурн с такой начинкой.Тоже выгорело все,но там без грозы,своми силами обошлись.Для начала запусти бп.Для этого проверь в первичке все резюки на обрыв и соответствие,остальное все замени.Особенно стабелитроны.Перед запуском не забудь отключить строчную.После бп будет видно,есть ли смысл ремонта.Обычно заменить шасси обходится дешевле.Удачи!

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Skazyn аватар
Не в сети
Регистрация: 04/07/18
Сообщения: 15

Re: Не включается телевизор saturn ST 1402
"akella1976" писал(а):

не подскажешь. Какое питание должно быть на кадровой STV9302A микре. У меня она с буквой В на конце. На конденсаторе питания замерял 25,8 В. Телевизор тот-же шасси не написано или у меня глаз нет)

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9245

Re: Не включается телевизор saturn ST 1402
"Skazyn" писал(а):

Какое питание должно быть на кадровой

Даташит открывай и смотри.

"Skazyn" писал(а):

шасси не написано

Состав его (шасси) определяет.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Skazyn аватар
Не в сети
Регистрация: 04/07/18
Сообщения: 15

Re: Не включается телевизор saturn ST 1402
"Минздрав" писал(а):

Даташит открывай и смотри.

короче нашел я схему на него часа через полтора. ВСе норм там 26Вольт в сумме. STV9302В выпаял, чтоб с ним что без одинаковая полоса. Осцилографа нет, чтоб проверить работоспособность. Видать и правда он квакнулся, батя говорил, что раньше он чуть стоял и работать начинал, а потом и вовсе сдох. Пару дутых электролитов заменил. ничего не случилось

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2435

Re: Не включается телевизор saturn ST 1402
"Skazyn" писал(а):

Пару дутых электролитов заменил.

Этого катастрофически мало.С его возрастом нада сменить литы на всех питающих напряжениях.
Тем более шо 26 вольт идет не с БП,а ТДКСа (я правильно понимаю?). Тогда если нет запуска строки то и кадровой не будет.
В свою очередь если КЗ в кадровой то и строка не запустицца.
Выбирай с какого угла начать!!!
Или может просто с замеров? А потом решим где собака порылась.

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Skazyn аватар
Не в сети
Регистрация: 04/07/18
Сообщения: 15

Re: Не включается телевизор saturn ST 1402
"FIMA" писал(а):

Выбирай с какого угла начать!!!

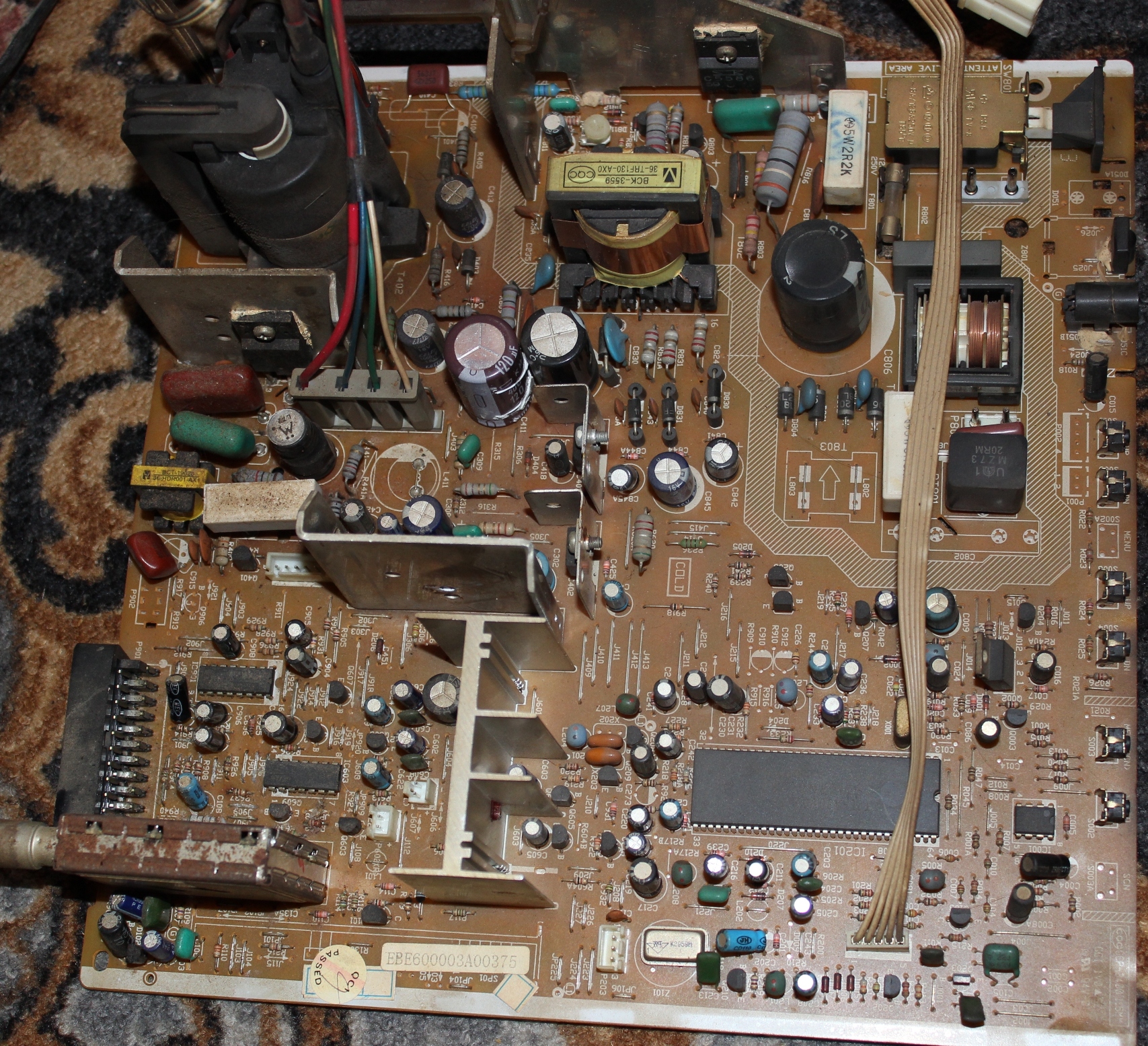

В душе не знаю) Я с телеками первый раз сталкиваюсь вот зафоткал плату. А вот вроде как с него схема, только микра на ней другая, думаю что аналог.

Прикрепленные файлы:

Skazyn аватар
Не в сети
Регистрация: 04/07/18
Сообщения: 15

Re: Не включается телевизор saturn ST 1402
"FIMA" писал(а):

по ощущениям высоковольтка присутствует, так как чувствуется высокое напряжение при включении телика, поляризуются волосы рядом с монитором

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9245

Re: Не включается телевизор saturn ST 1402
"Skazyn" писал(а):

по ощущениям

Они не очень интересны, как и писали - по замерам можно что то подсказать.
А ощущения можно использовать в другой области.

"Skazyn" писал(а):

STV9302В выпаял, чтоб с ним что без одинаковая полоса.

Это не значит, что она неисправна. Может на вход сигнал не доходит, может с выхода до ОС...

"Skazyn" писал(а):

Осцилографа нет, чтоб проверить работоспособность.

Приобретёшь и проверишь его работоспособность, а пока ограничься вольтметром.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Skazyn аватар
Не в сети
Регистрация: 04/07/18
Сообщения: 15

Re: Не включается телевизор saturn ST 1402
"Минздрав" писал(а):

Приобретёшь и проверишь его работоспособность, а пока ограничься вольтметром.

что конкретно измерять нужно. Как писал выше, напряжение на STV9302В приходит +13 - -13. 110 В имеется. какие напряжения мерять? Та штука, которая пристегивается на кинескоп, там два конденсатора, есть 9В и 230В, какие еще нужно измерить напряжения?
Если сигнал не доходит с проца, то проверить конденсатор между VDRA-VDRB и там-же резистор на землю который? с скинул схему выше в сообщении
