Siemens FS343 V6 шасси 29701-088 (CUC6360)
процессор хс68нс11F1B4
в тв картинка есть при автомати4еском поиске ловит каналы нормально искажений растра нет, но вместо звука шум как при не настроенном канале. Телевизор из за бугра предположительно неправельный стандарт звука, 4еловек который до меня решал эту проблему коне4ного результата не добился и бросил изрядно покопавшись в блоке радиоканала.

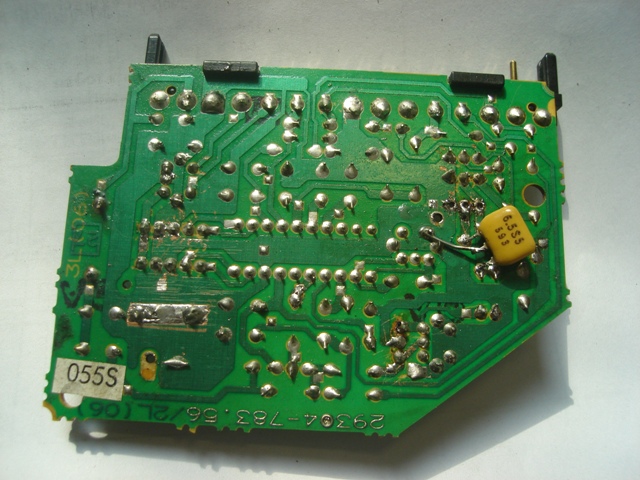

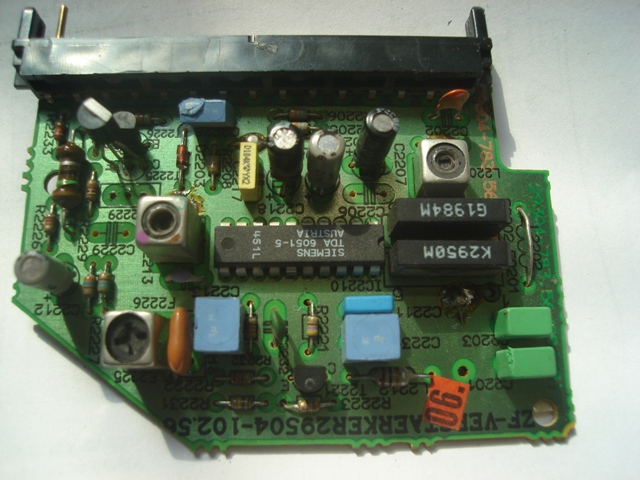

модуль выполнен на отдельной схеме обозна4ен как ZF-verstaerker 29504-102.56 в сервис мануале его схемы нет как его теперь восстановить, не знаю какие детали стояли. и целесообразна была его переделка или проблему можно было решить в настройках?
визуально выпаивались фильтры пав заменен кварц 6.5 мгц и транзистор под позицией т2225 установлен В698 по распиновке не подходяший.
в сервис меню зайти не могу код 8500 не подходит
