Samsung CS2039R шасси KS1A. пропадает изображение (РЕШЕНО)

39 posts / 0 новых
Последнее сообщение
alex666-2009 аватар
Не в сети
Регистрация: 06/10/11
Сообщения: 18

Samsung CS2039R шасси KS1A. пропадает изображение (РЕШЕНО)

Samsung CS2039R шасси KS1A. Периодически пропадает изображение (при снижении яркости - не пропадает)на ярких сценах. Независимо - антенна подключена или видеовход. Период: 3 сек. есть изображение, 2 сек. - нет. Звук не пропадает. Схема вот такая: http://www.tvservice.org/node/377. Процессор TDA9381PS. Проверил на процессоре RGB выходы (51,52,53 ноги) - они тоже отключаются. На 49 ноге осциллограмма - прямоугольник. Я уже не знаю что проверять. Пробовал отключить 7 ногу мс кадровой развёртки la7840 - ничего не изменилось. Может это быть связано с неисправностью данной мс? Хотя, растр полный и, при пропадании изображения, не пропадает .

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9776

Re: Samsung CS2039R шасси KS1A. пропадает изображение

alex666-2009, дай замеры с ИП, с ПК все, включая скрин, пит. ВУ с дефектом и без. Также со всех ног 6107 с дефектом и без.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

alex666-2009 аватар
Не в сети
Регистрация: 06/10/11
Сообщения: 18

Re: Samsung CS2039R шасси KS1A. пропадает изображение

Ок! Завтра постараюсь выложить все замеры и сделать скрины.

zews аватар
Не в сети
Тунеядец
Регистрация: 07/11/10
Сообщения: 1528

Re: Samsung CS2039R шасси KS1A. пропадает изображение
"Минздрав" писал(а):

включая скрин,

"alex666-2009" писал(а):

сделать скрины.

:-) Проверь качество паек и деталей в цепи АБЛ(от стр.трансф-ра до проца),в цепи баланса черного (от 6107 до проца),если все исправно(включая замеры всех напряжений как писал минздрав),в сервисном режиме сбросить на заводские установки (резет).

Каждому-свое.

madhands аватар
Не в сети
Шаман
Регистрация: 27/12/09
Сообщения: 4090

Re: Samsung CS2039R шасси KS1A. пропадает изображение

alex666-2009, а чё с СИОХ?

Гадания и предсказания решений по бобам, желудям, дыму, кофейной гуще...
Продажа товаров для ремонта LED подсветки, инструменты, материалы, радиодетали

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9776

Re: Samsung CS2039R шасси KS1A. пропадает изображение

:-) Чую, со скринами что-то не то и с АББ и пятой ногой.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

madhands аватар
Не в сети
Шаман
Регистрация: 27/12/09
Сообщения: 4090

Re: Samsung CS2039R шасси KS1A. пропадает изображение
"Минздрав" писал(а):

и пятой ногой

Так с пятой точкой (ногой) всегда проблемы :-) :nez-nayu:

Гадания и предсказания решений по бобам, желудям, дыму, кофейной гуще...
Продажа товаров для ремонта LED подсветки, инструменты, материалы, радиодетали

zews аватар
Не в сети
Тунеядец
Регистрация: 07/11/10
Сообщения: 1528

Re: Samsung CS2039R шасси KS1A. пропадает изображение

Проц считает,что есть превышение тока лучей (называют ОТЛ,АБЛ) или неправильный баланс белого(АББ),черного(iblak),и отключает RGB.

Каждому-свое.

alex666-2009 аватар
Не в сети
Регистрация: 06/10/11
Сообщения: 18

Re: Samsung CS2039R шасси KS1A. пропадает изображение

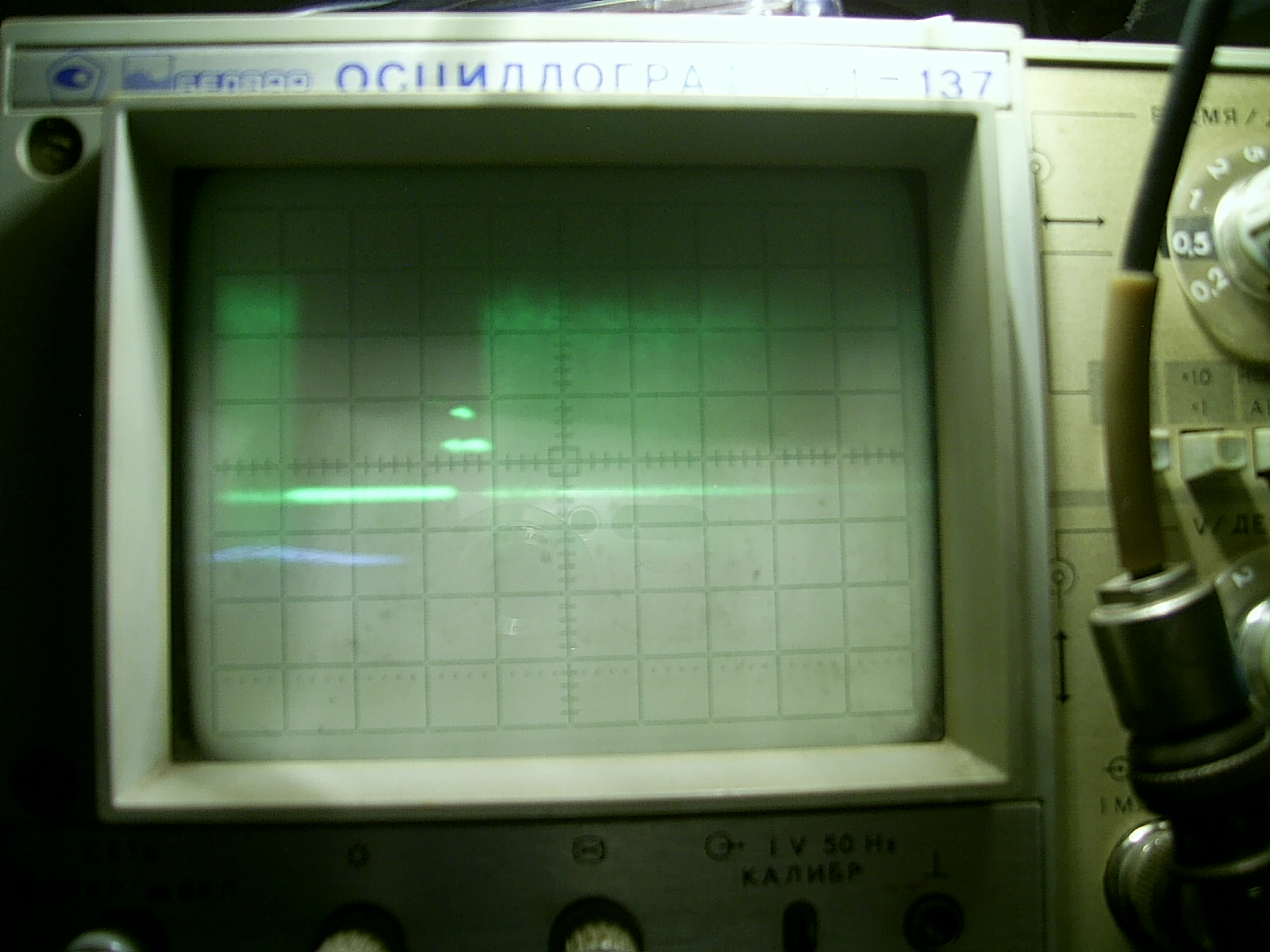

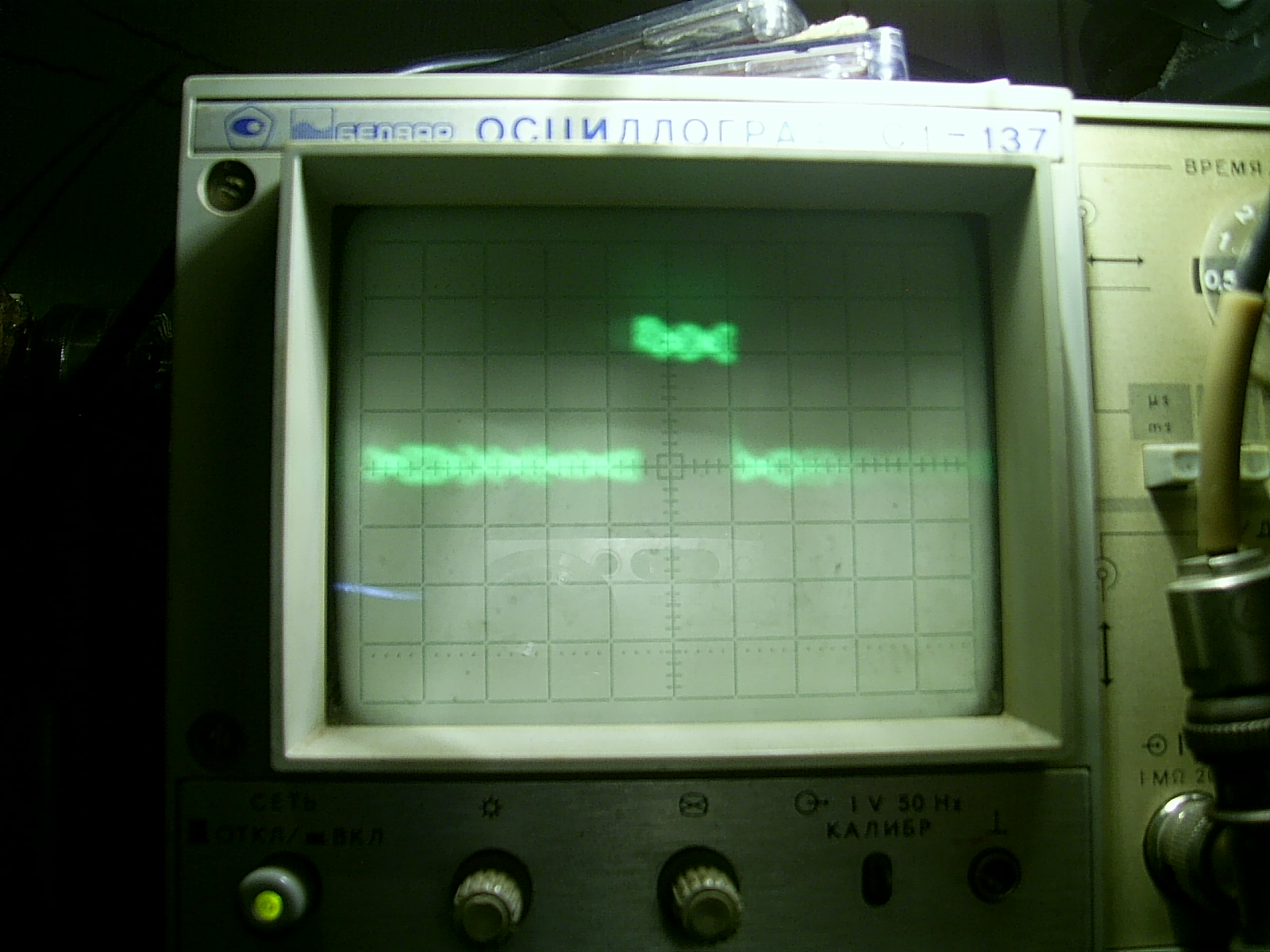

Итак: Напряжения на БП - 123 и 12,2В и не изменяются при мигании экрана. Напряжение на 6107: 5-я нога 3,7-4,0В при работе в режиме видео (без видеосигнала), при работе в режиме ТВ 3,2-6,2В. 6-я нога - 176,7В (при работе в режиме видео); при работе в режиме ТВ: 177,6В (экран погас), 177,5(экран включён). Напряжения на ЦП: 14-я и 39-я нога - 7,6В; 54-я,56-я и 61-я ноги - 3,2В и напряжение не изменяется при мигании экрана. Ещё я сделал фото и видео с экрана осциллографа : 49 нога мах.ярк.JPG , 49 нога мин.ярк.JPG , 51 нога мах.ярк.JPG , 51 нога мин.ярк.JPG . Ссылка на видео:http://ifolder.ru/26197007 , http://ifolder.ru/26197008 , http://ifolder.ru/26197009 (всё было снято, когда экран мигал)
И ещё один любопытный момент: когда я производил измерения, телек вдруг перестал мигать и начал показывать нормальную картинку. Простукивание платы на выявление микротрещин и непропаев ничего не изменило. Но, стоило мне отключить и снова включить телек, как мигание возобновилось.

Прикрепленные файлы:

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9776

Re: Samsung CS2039R шасси KS1A. пропадает изображение
"alex666-2009" писал(а):

5-я нога 3,7-4,0В при работе в режиме видео (без видеосигнала), при работе в режиме ТВ 3,2-6,2В

"alex666-2009" писал(а):

в режиме ТВ: 177,6В (экран погас), 177,5(экран включён).

В общем, есть картинка - замеряешь на 7-й ноге кина вольты, экран тёмный - опять замеряешь там же. В промежутках между замерами щуп там не держи. Скрин - ускоряющее напряжение, а вовсе не картинки на мониторе.

"alex666-2009" писал(а):

когда я производил измерения,

Где, точно?

"alex666-2009" писал(а):

Напряжения на ЦП: 14-я и 39-я нога - 7,6В

Маловато будет, пора С818, С821 заменить.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

alex666-2009 аватар
Не в сети
Регистрация: 06/10/11
Сообщения: 18

Re: Samsung CS2039R шасси KS1A. пропадает изображение
"Минздрав" писал(а):

Скрин - ускоряющее напряжение, а вовсе не картинки на мониторе.

Блин! А я-то думал, что это картинка (чувствовал, что здесь какой-то подвох) :hi_hi_hi: ! Сделаю замер. Только результат смогу завтра выложить. Дома интернета нет. Я с работы общаюсь с Вами.

"Минздрав" писал(а):

Где, точно?

Обнаружил после обмера всех питающих напряжений проца и когда произвёл замер на 49 ноге.

"Минздрав" писал(а):

Маловато будет, пора С818, С821 заменить.

Спасибо. Заменю

"madhands" писал(а):

а чё с СИОХ?

А я не знаю, чё с ним, но я полагал, что всё в порядке, раз телек нормально работает в тусклом режиме. Посмотрю - отпишусь.

"zews" писал(а):

Проверь качество паек и деталей в цепи АБЛ(от стр.трансф-ра до проца),в цепи баланса черного (от 6107 до проца)

Это я проверил. Всё исправно. Потому и начал эту тему, что ничего понять не могу - всё исправно, а такие чудеса происходят.
