Здраствуйте.Растр светится белым цветом,линии обратного хода по всему растру,звук есть.Замерил напряжени на B+=110в через 3сек. поднимается до 130в при этом растр сужается по бокам(песочные часы),опять понижается до 110в,и так циклически.Убавил скрин,напряжение замерло на В+= 125в.От ОС исходит глухое трещание,также есть трещина на клее которым она залита.Радиатор на LA78045 кипяток,замерил на ней напряжения :
1=0,6v
2=17v
3=-14,5v
4=-17v
5=?
6=17,5v
7=0,6v
Замерял стрелочным тестером.На 5 ноге стрелка во всех режимах чуть-чуть отклоняется.Осцилографа не имеем.Грешу на LA78045,но мой опыт в ремонте не велик,поэтому прошу вашей помощи.
18/09/2011 - 11:58
- Вход или регистрация для ответа
Samsung cs-29z45z3q, шасси KSDA.Нет изображения. РЕШЕНО
Проверь коррекцию растра, проверь видео усилитель. Сними ПК и сделай замеры RGB. Стабилизация работы ДР - РР. Что нибудь делай. И сюда пиши. :du_ma_et:
Источник нашей мудрости — наш опыт. Источник нашего опыта — наша глупость.
Питание видеоусилителя сколько? Кадровая там и есть кипяток, только долго не держи в этом режиме
А вот состав микросхем в ТВ как обычно отсутствует, жаль... :-(
Гадания и предсказания решений по бобам, желудям, дыму, кофейной гуще...
Продажа товаров для ремонта LED подсветки, инструменты, материалы, радиодетали
Я не знаю как замерить RGB,проверить коррекцию растра ?Видео усилитель на 6 ноге 195v это всё что показал тестер,радиатор у неё комнатной температуры.Состав микросхем одну уже писал,видео ус.-TDA6107AFT/N1, процессор заклеен бумажкой 1003.0(15E1),тюнер TDQ-6L/125S,есть ещё две но надо лупу,её пока у меня нет,звук TDA7297SA.
Так: http://monitor.net.ru/forum/ew-repair-info-6264.html
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
А какое отношение имеет коррекция к белому экрану с ЛОХ? :du_ma_et: :nez-nayu:
аФФФтор, дай фото неисправности
Гадания и предсказания решений по бобам, желудям, дыму, кофейной гуще...
Продажа товаров для ремонта LED подсветки, инструменты, материалы, радиодетали
madhands У него растр дышит, он же писал об этом.polimer Питание на видео усилителе у тебя 195в , по выходам (красный,зеленый,синий катоды) сколько? При одетой и снятой платы кинескопа. Я по проще тебе пишу без терменов. Да и сам ускоряющий замерь. Там вобщем много нюансов, все нужно проверять по очереди.
Источник нашей мудрости — наш опыт. Источник нашего опыта — наша глупость.

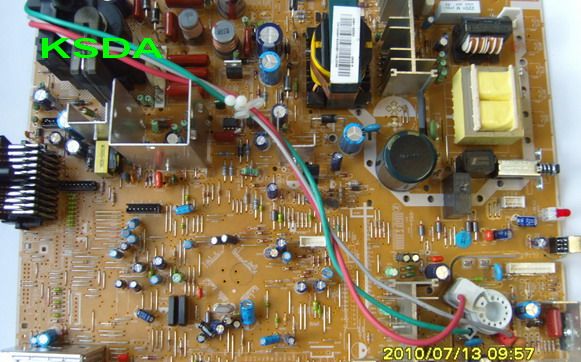

Вот я тут схему нашел на этот ТВ. Со схемой тебе по легче будет.
Прикрепленные файлы:
Источник нашей мудрости — наш опыт. Источник нашего опыта — наша глупость.
ТИБЕТ,не понял что именно мерять омы или вольты но померял всё:
при одетой ПК=
G=2v
R=5v
B=5v
при снятой тишина.
по сопротивлению:
G=1,9кОМ
R=3,7кОМ
B=3,7кОМ.
Ещё SG503 мутный.Сейчас попробую с коррекцией разобраться.
polimer, вот зря не делаешь то, что говорю, где фото? :ne_vi_del:
Конечно дышит, когда катоды открыты полностью :-)
Гадания и предсказания решений по бобам, желудям, дыму, кофейной гуще...
Продажа товаров для ремонта LED подсветки, инструменты, материалы, радиодетали
нет возможности фото загрузить,где то видел здесь на сайте в точности похожую фотку но сейчас не могу найти
