Сначала выкручиваем на min потенциометр "Screen" на ТДКС, потом касаемся щупом в т. 8 платы кинескопа и запускаем ТВ. Обычно наблюдаются около 350-400 В в постоянке
Извините, это неправда! Откуда там 400 при выкрученном на минимуме регуляторе?
"apxibamop" писал(а):
можешь наблюдать увеличение U screen плоть до 900-1000 В
Дудки! Так как и это неправда.
"apxibamop" писал(а):
Прозвони вход-выход интегрального стабилизатора LM.317 - 12 В до и 8 В после него.
Что дают полумеры и полудвижения? Чтобы понять, что управляемый стаб просто заперт - нужно иное знать и измерять. Если понятия у лезущих вот туда - нуль - возникают лишь эмоции, возникает лишение владельцев собственности, возникают статьи уголовного кодекса. Но никак не возникает польза для людей и общества.
Возможно ли в голову за две минуты вложить опыт многих лет.
"Никакие рассуждения не в состоянии указать человеку путь, которого он не хочет видеть". Ромен Роллан
Чтобы понять, что управляемый стаб просто заперт - нужно иное знать
Чего там ещё знать-то надобно....LM.317 - это не простой, а регулируемый интегральный стабилизатор :hi_hi_hi: по виводу R с вытекающими от сюда последствиями, т.е. - садишь его (вывод R) на массу - на выходе получишь всего 1,25 В, а начнешь управлять этим R-виводом - получишь побольше, аж до 35 или 40 Вольтов (не помню уж). Главное, чтобы разница между входом и выходом не превышала те же 40 Вольт (опять же точно не помню :hi_hi_hi: ) ... Впрочем, и LM.7805 и LM.1117-3.3 по большому счёту можно регулировать по выходу, но лучше не надо, имея старшых братьев - таких как LM.317 - по положительному и LM.337 - по отрицательному напряжениям. А на счёт пробитых КРЕН-ок, то две пробитых в серии не попадались ни разу.
P.S. А если что-то и "перебарщил" - то звиняйте на добром слове.
А если что-то и "перебарщил" - то звиняйте на добром слове.
Лично мне твоё "переборщил" ни к селу, ни к городу, но точно не к хорошей погоде. Люди читают!
"apxibamop" писал(а):
а начнешь управлять этим R-виводом - получишь побольше, аж до 35 или 40 Вольтов (не помню уж).
Очередной "не помнящий"? А если на входе 13-15 (и это в большинстве цепей их установки!), то откуда там берётся весь твой... 35 или 40? К тому же управляющий всегда связан делителем, а не...
"apxibamop" писал(а):
т.е. - садишь его (вывод R) на массу
Интересно, а ты вообще в теме, про дело, или так по-пустому поворошить?
Возможно ли в голову за две минуты вложить опыт многих лет.
"Никакие рассуждения не в состоянии указать человеку путь, которого он не хочет видеть". Ромен Роллан
Извините, это неправда! Откуда там 400 при выкрученном на минимуме регуляторе?
Дело в том, что между выводом 2 внутреннего резистора R, что находится внутри ТДКС-а, выкрутив его на минимум, и массою всегда есть какие-то 56-120 кОм, или ошибаюсь :du_ma_et:
Очередной "не помнящий"? А если на входе 13-15 (и это в большинстве цепей их установки!), то откуда там берётся весь твой... 35 или 40? К тому же управляющий всегда связан делителем, а не...
На входе у 317-ого могут подавать и 3 В - будет стабилизировать, а если включить по другой схемке - можно получить опять-же стабилизатор, но не напряжения, а тока. А то, что обычно подают на вход от 13 до 15 В - я не оспариваю. Я говорил в общем, по даташиту между входом и выходом Uмах допуст=40В. То есть, можно подать на вход и +300 В и на выходе получить 260 В, подобрав соответственно делитель R1 и R2.
То есть, можно подать на вход и +300 В и на выходе получить 260 В
Вот здесь ты сильно угнул! А также... Этот стаб на ток до 1,5А. Например, никто (кроме тебя :-) ) не утулит его в качестве стаба в компьютерный ИП.
Что же касаемо вывернутого в ноль, пусть будет влево, ускоряющего, то реакция будет следующая.
Берём с тобой не пургу с картинками, а десяток спонтанных шассек. Пускай на половине ты намеряешь 70 - 100 вольт, на второй половине нихна вообще не намеряешь, так как тела уйдут в защиту. И к чему твои картинки и утверждения про измерения там 400 вольт?
Возможно ли в голову за две минуты вложить опыт многих лет.
"Никакие рассуждения не в состоянии указать человеку путь, которого он не хочет видеть". Ромен Роллан
Вот здесь ты сильно угнул! А также... Этот стаб на ток до 1,5А. Например, никто (кроме тебя :-) ) не утулит его в качестве стаба в компьютерный ИП.
Уважаемый Ракета, да не имел я в виду БП от РС - шла речь о разнице напряжений между входом и выходом LM.317. Если захотите, то вышлю документацию на итальянском - там всё об этом чётко и ясно.
"madhands" писал(а):
Апписаться!!!! ;;-))) ;;-))) ;;-))) А ничего, что, по тому же даташиту, напруга выхода: 1,2-37В :hi_hi_hi:
Знаю, знаю об этом, честное слово. Завтра специально смастерю стабилизатор на LM.317 от +300 Вольт и расчитаю делитель так, чтобы на выходе было 265-270 Вольт .... ::yaz-yk:
По большому счёту схема во вложении истинна или нет, на ваш взгляд ?
А мне очень очевидно, что не внимаешь, а именно "имеешь в виду". Так как ты пишешь и утверждаешь то, чего нет ни в теории, ни в практике. Я тебе уже задавал вопрос: кому такая "позиция" интересна? Алхимик? Мало тебе иных форумов по той тематике? Флудилки? Что ты в теме воротишь то, чего не бывает? То есть можно приравнивать ко лжи.
"apxibamop" писал(а):
Завтра специально смастерю стабилизатор от +300 Вольт и расчитаю делитель так, чтобы на выходе было 265-270 Вольт ...
Вот это и есть подтверждение, когда нечем заняться и несёт по тяжкому пути. Предлагаешь сразу после банки втыкать? Куда? В каких условиях эксплуатации? И к чему будешь "вязать" такую разность потенциалов? Или ты про напряжения? :-|-:
Возможно ли в голову за две минуты вложить опыт многих лет.
"Никакие рассуждения не в состоянии указать человеку путь, которого он не хочет видеть". Ромен Роллан
Извините, это неправда! Откуда там 400 при выкрученном на минимуме регуляторе?
Дудки! Так как и это неправда.
Что дают полумеры и полудвижения? Чтобы понять, что управляемый стаб просто заперт - нужно иное знать и измерять. Если понятия у лезущих вот туда - нуль - возникают лишь эмоции, возникает лишение владельцев собственности, возникают статьи уголовного кодекса. Но никак не возникает польза для людей и общества.
Чего там ещё знать-то надобно....LM.317 - это не простой, а регулируемый интегральный стабилизатор :hi_hi_hi: по виводу R с вытекающими от сюда последствиями, т.е. - садишь его (вывод R) на массу - на выходе получишь всего 1,25 В, а начнешь управлять этим R-виводом - получишь побольше, аж до 35 или 40 Вольтов (не помню уж). Главное, чтобы разница между входом и выходом не превышала те же 40 Вольт (опять же точно не помню :hi_hi_hi: ) ... Впрочем, и LM.7805 и LM.1117-3.3 по большому счёту можно регулировать по выходу, но лучше не надо, имея старшых братьев - таких как LM.317 - по положительному и LM.337 - по отрицательному напряжениям. А на счёт пробитых КРЕН-ок, то две пробитых в серии не попадались ни разу.
P.S. А если что-то и "перебарщил" - то звиняйте на добром слове.
Лично мне твоё "переборщил" ни к селу, ни к городу, но точно не к хорошей погоде. Люди читают!
Очередной "не помнящий"? А если на входе 13-15 (и это в большинстве цепей их установки!), то откуда там берётся весь твой... 35 или 40? К тому же управляющий всегда связан делителем, а не...
Интересно, а ты вообще в теме, про дело, или так по-пустому поворошить?

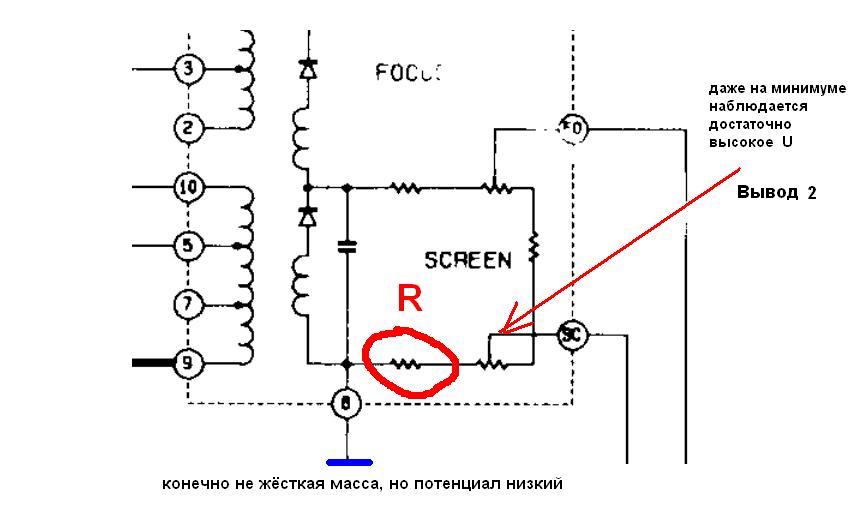

Дело в том, что между выводом 2 внутреннего резистора R, что находится внутри ТДКС-а, выкрутив его на минимум, и массою всегда есть какие-то 56-120 кОм, или ошибаюсь :du_ma_et:
Прикрепленные файлы:

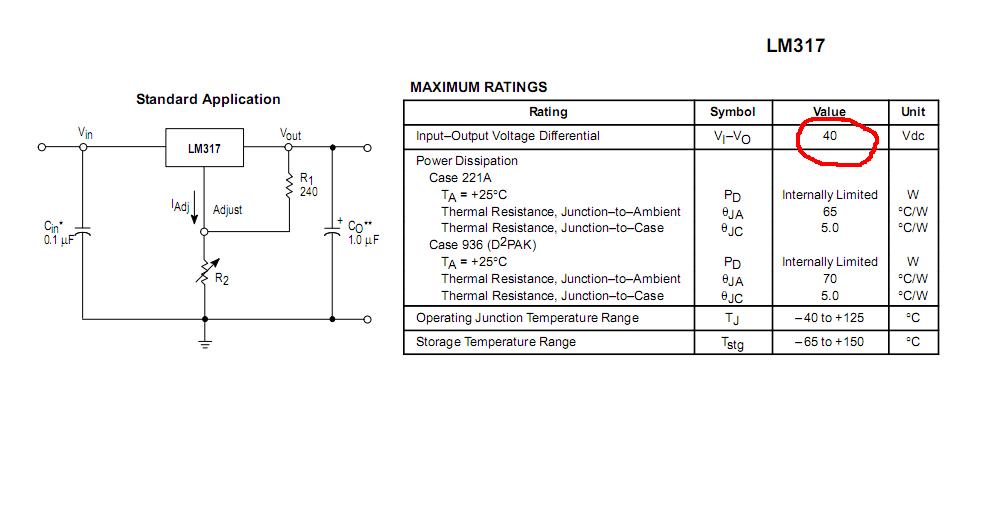

На входе у 317-ого могут подавать и 3 В - будет стабилизировать, а если включить по другой схемке - можно получить опять-же стабилизатор, но не напряжения, а тока. А то, что обычно подают на вход от 13 до 15 В - я не оспариваю. Я говорил в общем, по даташиту между входом и выходом Uмах допуст=40В. То есть, можно подать на вход и +300 В и на выходе получить 260 В, подобрав соответственно делитель R1 и R2.
Прикрепленные файлы:
Вот здесь ты сильно угнул! А также... Этот стаб на ток до 1,5А. Например, никто (кроме тебя :-) ) не утулит его в качестве стаба в компьютерный ИП.
Что же касаемо вывернутого в ноль, пусть будет влево, ускоряющего, то реакция будет следующая.
Берём с тобой не пургу с картинками, а десяток спонтанных шассек. Пускай на половине ты намеряешь 70 - 100 вольт, на второй половине нихна вообще не намеряешь, так как тела уйдут в защиту. И к чему твои картинки и утверждения про измерения там 400 вольт?
Апписаться!!!! ;;-))) ;;-))) ;;-))) А ничего, что, по тому же даташиту, напруга выхода: 1,2-37В :hi_hi_hi:
Гадания и предсказания решений по бобам, желудям, дыму, кофейной гуще...
Продажа товаров для ремонта LED подсветки, инструменты, материалы, радиодетали
Уважаемый Ракета, да не имел я в виду БП от РС - шла речь о разнице напряжений между входом и выходом LM.317. Если захотите, то вышлю документацию на итальянском - там всё об этом чётко и ясно.
Знаю, знаю об этом, честное слово. Завтра специально смастерю стабилизатор на LM.317 от +300 Вольт и расчитаю делитель так, чтобы на выходе было 265-270 Вольт .... ::yaz-yk:

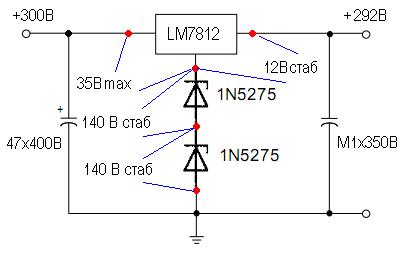

По большому счёту схема во вложении истинна или нет, на ваш взгляд ?
Прикрепленные файлы:
А мне очень очевидно, что не внимаешь, а именно "имеешь в виду". Так как ты пишешь и утверждаешь то, чего нет ни в теории, ни в практике. Я тебе уже задавал вопрос: кому такая "позиция" интересна? Алхимик? Мало тебе иных форумов по той тематике? Флудилки? Что ты в теме воротишь то, чего не бывает? То есть можно приравнивать ко лжи.
Вот это и есть подтверждение, когда нечем заняться и несёт по тяжкому пути. Предлагаешь сразу после банки втыкать? Куда? В каких условиях эксплуатации? И к чему будешь "вязать" такую разность потенциалов? Или ты про напряжения? :-|-:
Тут - согласен - завязываю... :dr_ink:
