Поставить диод (или два КД226) нужно, так как транзистору придет конец.
"Savva Pavlov" писал(а):
Оставлять навсегда 838
Можно, раз он уже там.
Возможно ли в голову за две минуты вложить опыт многих лет.
"Никакие рассуждения не в состоянии указать человеку путь, которого он не хочет видеть". Ромен Роллан
Давай без приколов. На катоде диода напряжение должно быть 200. При запущенной СР. Что ты там измеряешь и где - не понятно. А переменку на высоких частотах измеряют. Только не таким измерителем. Может он чего там и высвечивает, вероятно, шум в тумане.
Возможно ли в голову за две минуты вложить опыт многих лет.
"Никакие рассуждения не в состоянии указать человеку путь, которого он не хочет видеть". Ромен Роллан
Возможно ли в голову за две минуты вложить опыт многих лет.
"Никакие рассуждения не в состоянии указать человеку путь, которого он не хочет видеть". Ромен Роллан
Я попробую заменить кондер. Мерять мне тут более нечем, поэтому мультиметр. Но ведь странно все равно. Постоянка это постоянка, даже слегка пульсирующая. Откуда такая разница в замерах? Интересно же! А там не должно быть второй полуволны вообще или диод не работает. Или не так? А тут еще и в два раза больше откуда то! Меряю я катод VD708, это даже на фото видно. Да вообще как там может быть переменка? Диод не подходит?
Есть еще один вопрос. Вот в таком состоянии без ВУ тел включается, работает 30 сек примерно и сам возвращается в ДР. Это нормально хоть?
Поставить диод (или два КД226) нужно, так как транзистору придет конец.
Можно, раз он уже там.
Поставь последов. два КД226Г и сопротивло БЭ ом 20-30 и можешь оставить
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

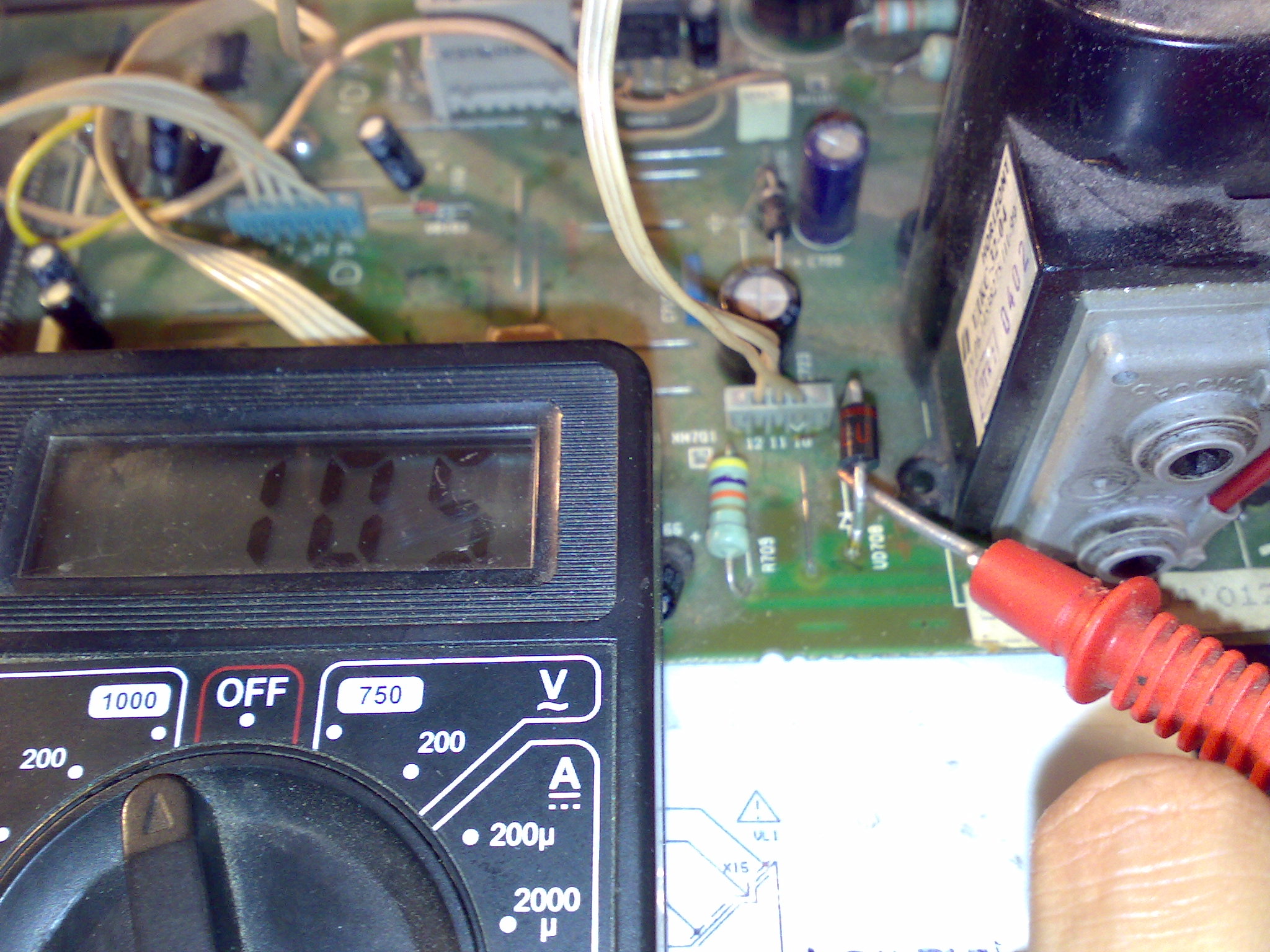

Вот замер на диоде питания видеоусилителя на переменке, когда тел во включенном состоянии.
Прикрепленные файлы:
То же место на постоянке.
Прикрепленные файлы:
Давай без приколов. На катоде диода напряжение должно быть 200. При запущенной СР. Что ты там измеряешь и где - не понятно. А переменку на высоких частотах измеряют. Только не таким измерителем. Может он чего там и высвечивает, вероятно, шум в тумане.
Цену на дрова. Но, не у нас. Я ж вроде писал, что мультики в этих местах не меряют.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Лит, висящий на катоде диода смени.
Я попробую заменить кондер. Мерять мне тут более нечем, поэтому мультиметр. Но ведь странно все равно. Постоянка это постоянка, даже слегка пульсирующая. Откуда такая разница в замерах? Интересно же! А там не должно быть второй полуволны вообще или диод не работает. Или не так? А тут еще и в два раза больше откуда то! Меряю я катод VD708, это даже на фото видно. Да вообще как там может быть переменка? Диод не подходит?
Есть еще один вопрос. Вот в таком состоянии без ВУ тел включается, работает 30 сек примерно и сам возвращается в ДР. Это нормально хоть?

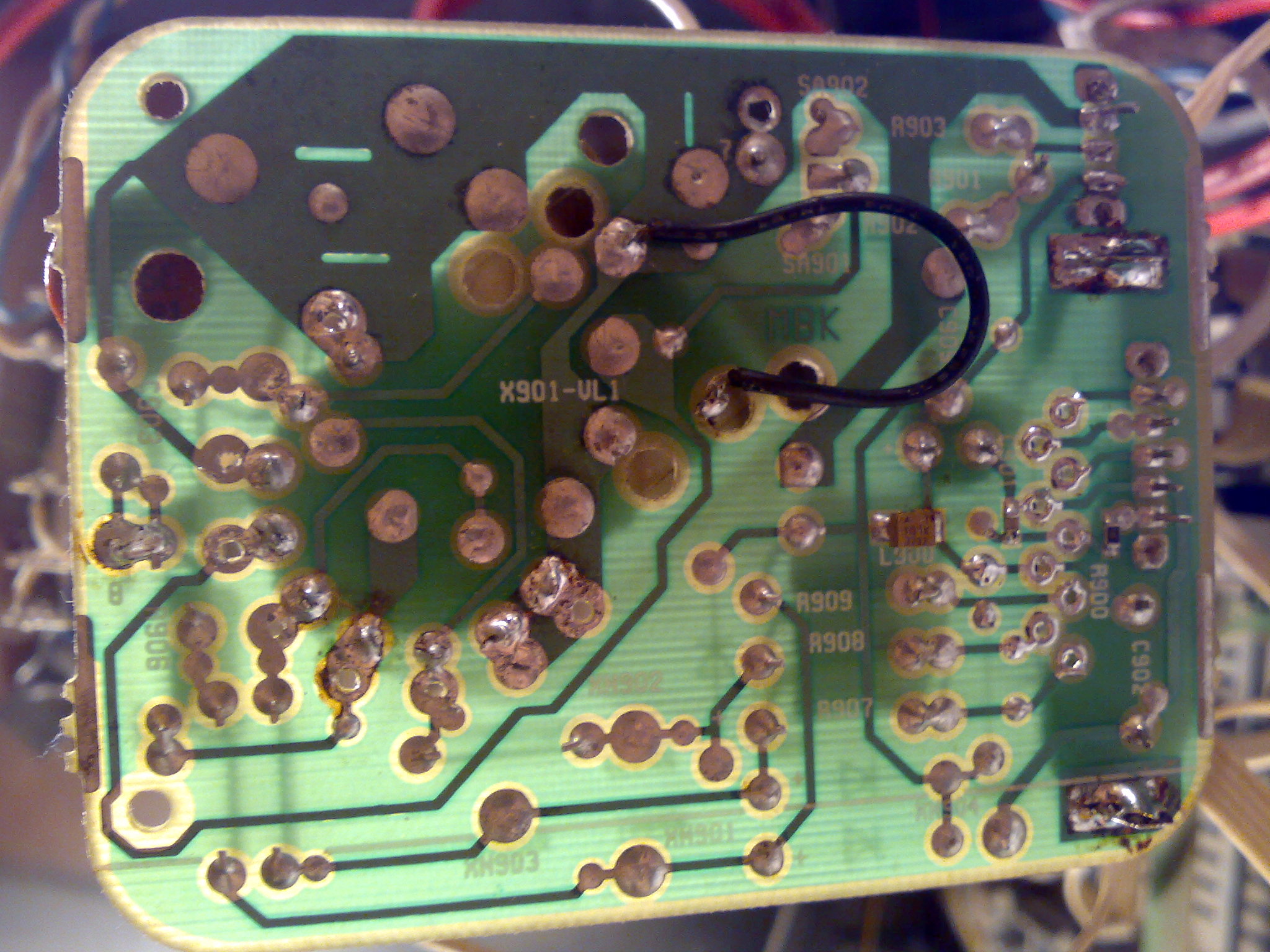

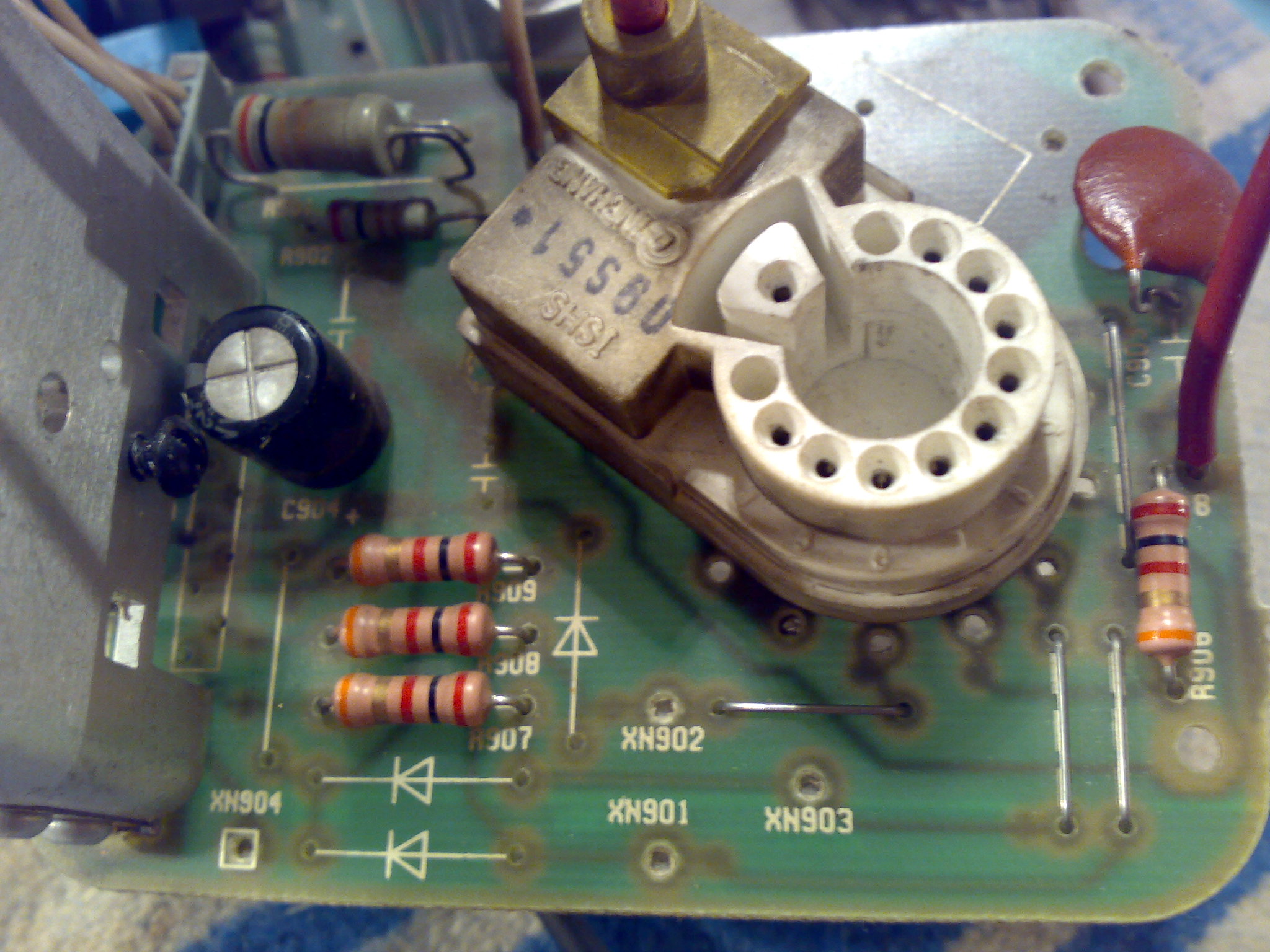

Вот пока фото платы КП
Прикрепленные файлы:
Обратная сторона
Прикрепленные файлы:
