СОСТАВ ШАССИ:
UOC - TDA9555H/N3/3/1818
Memory - ST24C16WP
SMPS - TEA1507P & P10NK80FP
SAW - K7257M & K9362M
VA - TDA8359J НЕ соответсвует, в реале TDA8357JF
Sound - AN7580
Stereo - MSP3415G B8 V3
Tuner - TEDE9-228B
Tube - A68QCP693X001
FBT - JF0501-9185 37-F05019-1850X
HOT - BU4508DX
RGB Amp. - TDA6107JF
Тел.без изобры с ОХ на белом растре.Напряжения все не мог сравнить т.к не нашёл схемы,здесь http://archive.espec.ws/section324/file14686.html ссылка на схему,а по открытии только сервис.Здесь http://rc5.ru/files.php?id=190 вроде есть схема,но какая-то полупринципиальная.Подключение ТДА6107JF показаны только входы и выходы.Тел.включается на несколько сек.и срабатывает защита.на В+ 128.Посмотрел напругу на ПК=0в,ТДА6107JF кз между 4и6 ногой,заменил микру на ТДА617Q JF-нету.После замены тел.включается так же на 4-5сек и вырубается,тока растр стал красным с ОХ,ускоряющее=320,на катодах 174в,резюки с диодами на ПК целы, по показаниям мультиметра,Q вместо JF нельзя или льзя?
:nez-nayu: А где модулятор? Что там?
А ета? http://www.tvservice.org/forum/viewtopic.php?p=1869
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
На кине напруги по часовой стрелке 5=корп.6=184в,7=320в,8=48в,9-10накал переменки 12в если садиться щупами на9и10ноги,11=140в,12=корп.На схеме аквадага с микрой 6107 не нашёл.
Продолжаешь пудрить? Ты даже скопировать не в состоянии.
Вот это ТДА8357 бывает J и AJ
Вот это ТДА6107 бывает J и Q, но не бывает это и не меняется на ТДА8357Q
опечатка вышла, 8357кадровая,нормальный чел.понял бы......
Ты вот обижаешься сразу на наводящее на размышление, а сам отчебучиваешь что?
Страждущего можно накормить рыбой, а можно дать удочку... продаст, колбаски купит!
Вот об этом:
Опять очепятка?
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

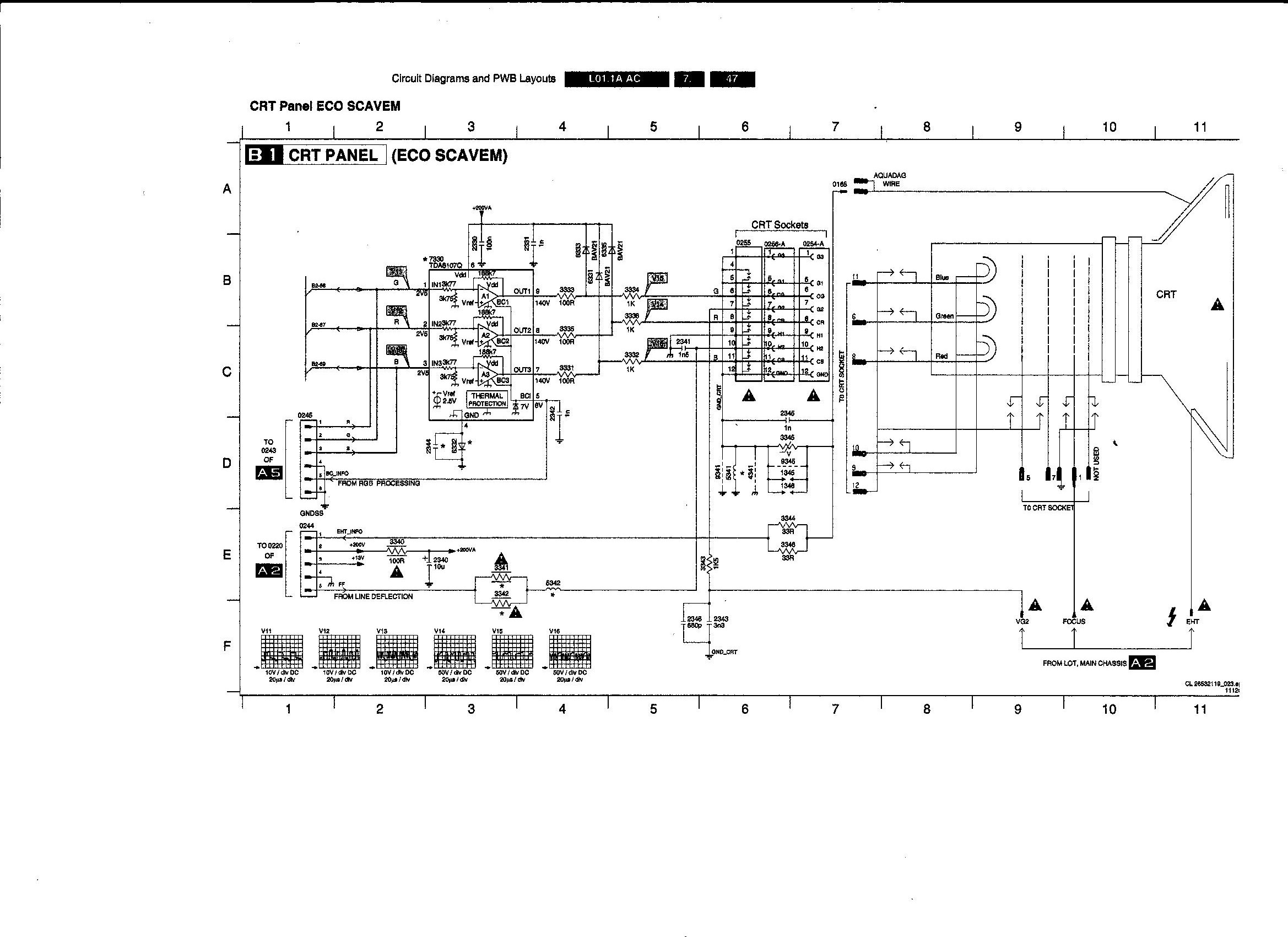

Минздрав, в схеме любезно предоставленной тобой, нужного участка схемы я не нашёл.Во вложении внизу она есть,нашёл в нете.
Прикрепленные файлы:
Кз между 4 и 6 ногами (это питание),значит в обрыве и резистор по питанию.
Я не знаю,что за микросхема тда617 :ne_vi_del:
Каждому-свое.
резистор по питанию был оборван, м/с тда6107JF была заменена на 6107Q.Корпус с 4ногой JF ,соединялся через smd диод (звонился накоротко) анодом на 4ногу,а тда 6107Q 4нога с корпусом напрямик.
на входе тда6107 ноги 1-2-3 5в 1,2в 2,1в на выходе 7=184в,8=35в,9=174в(со снятой ПК с кина такой же перекос). С выпаянной м/с на входе напруга без изменений,на проце выход R G B напруга 5в 1,2в 2,1в.ИП 128в,14в,3,3в 3,9в.Снова проц??
