ТВ Фотон Ц381ДИ бегут кадры после включения. Минут через 30 стабилизируются (или после прогрева задней крышки феном). При чем чем ярче картинка тем время стабилизации меньше, а при открытой задней крышке больше. Читал надо кондери новые. Но какие заменять? Схему можно.
02/05/2011 - 02:34
sergx1300, перечислии названия блоков.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
В кадровой развёртке,помоему 47мкф, на входе 12вольт стоит.
Вообще стоит в МК все елекролиты заменить.
vladimiriiiii, знаем мы, что это С6 или С10, в зависимости от блока, которого мы не знаем.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Минздрав
Да,если кадровая и строчная в одном блоке-значит С10,а если кадровая отдельно-то С6.
sergx1300
Поройся здесь,может и найдёшь схемку. http://sasoft.qrz.ru/___/start/uzl_ussr.htm
В телевизорах я полный ноль. Это мой первый разобранный подопытной. Паять умею хорошо. Занимаюсь разработкой микроконтроллерных устройств, тоже начинающей (два года практики).

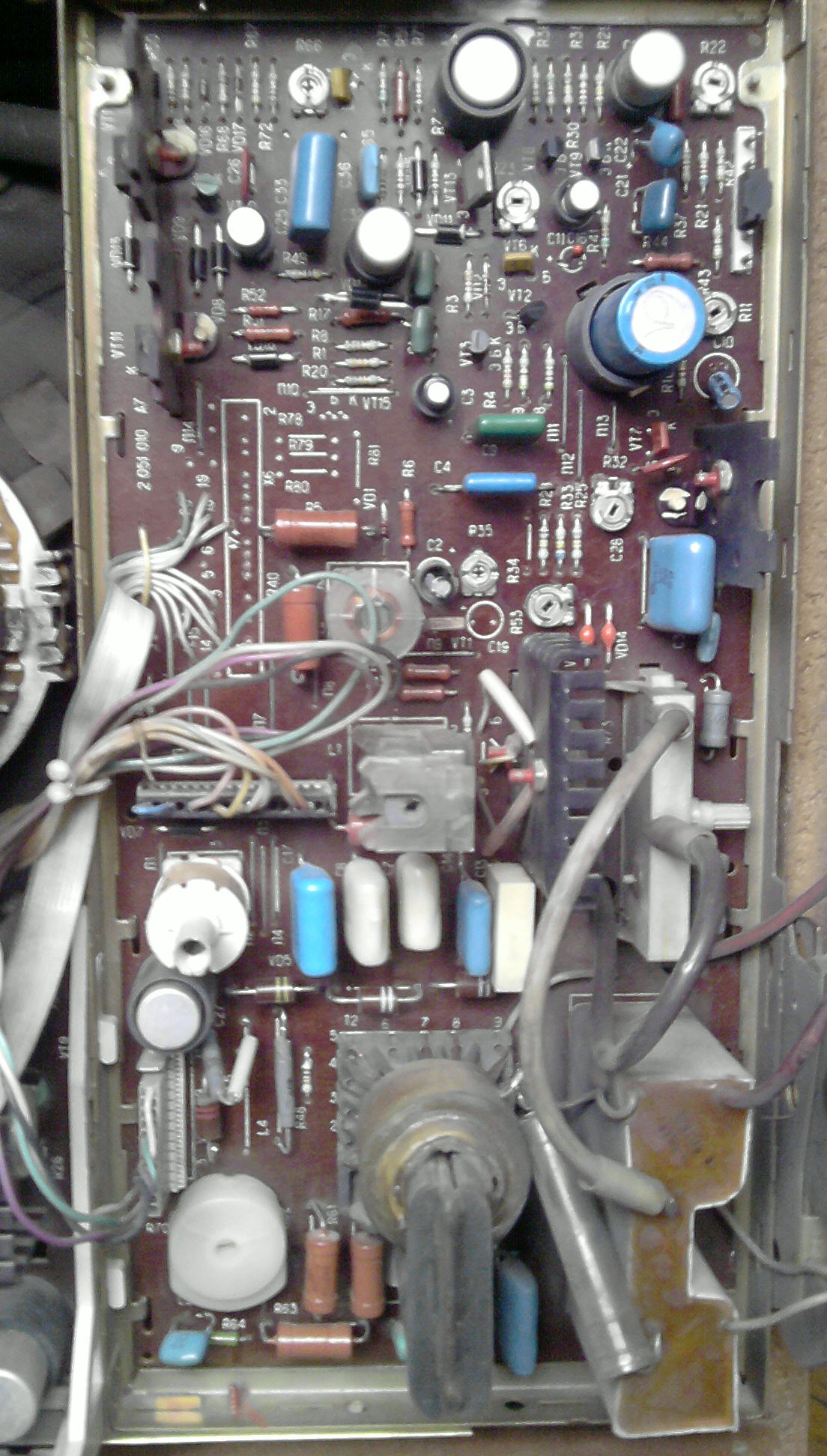

И так, я сфотографировал плату кадровой развёртки (надеюсь она :nez-nayu: )
Может кто то имел дело с этим.
Прикрепленные файлы:
заменил С10 (47мкФ 10 В) стало вроде чуть луче, но продолжало мигать. Увеличил С10 до 220 мкФ, картинка стабилизировалась. Померил напряжение на С10 (на 47мкФ - 6,56 В, на 220 мкФ - 6,00 В). Както странно. На осциллограмме в обоих случаях прямая линия без искажений. Буду искать С6.
Не нада никаких осц-грамм.
Не нада, это другой блок.
Поставь
100/16 и расскажи, что вышло. Замерь 12в с ИП.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
заменил 4 конденсатора. Вместо С10 (47мкФ 10 В) поставил 220 мкФ. Работает.
