Шасси МШ-69.Вечером телик работал.Включаем утром экран чёрный,звук есть.Прибавляю ускоряющее напряжение на кинескоп - появился серый экран с линиями обратного хода.Напряжения на катодах - по 190В.Напряжения на выходах R,B,G процессора TDA8375 вместо 2В всего лишь по 0,6В; напряжение на 22н. 0В вместо 3В (импульсы гашения отсутствуют).Посмотрел импульсы гашения на 10н. кадровой микросхемы TDA 8350Q, какой размах должен быть не указано, но какие-то импульсы есть. Посмотрел эти же импульсы на катоде VD501 - ничего нет. Диод исправен, резистор перед ним R503 (10КОм)исправен.Заменил кадровую микросхему результат ноль.Закоротил R503 - на экране стало просматриваться слабое изображение. Прошёл до 22н. процессора TDA8375 - цепочка R164(100Ом) и C179(10мкФх16В). С179 в утечке - заменил - всё заработало.Раскорачивать R503 не стал, т.к. изображение без него на порядок качественнее, телик работает как новый,хотя ему уже 8-й десяток. :dan_ser:
28/02/2011 - 10:15
Если это стоит в цепи накала, ты бы лучше не шутил так.
Кому?
Телику. :-) Больше 70-ти. Неизвестно, чего. :-)
Это КР? Или всё же накал? Посмотрел: грубо говоря, ты увеличил контрастность. Это не накал, конечно, но всё же возраст десятками считать уже не придётся.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Телик пенсионер , был куплен около 8 лет назад. Накал я не менял. Но изображение как будто только что из магазина. Регулируется отлично - так этот резистор R503 может и не нужен изначала. :cry_ing:
Мир прекрасен в основе своей. Остальное зависит от нас.
Это невозможно, он внутре кина.
Если так рассуждать - там многое не нужно. А производители ставят. Глупые.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Для начала предлагаю тебе самому прочесть собственноручно-изложенный "труд", и всё же определить: изображение "из магазина", или "просматриваться слабое", или о чём речь? Когда ты пишешь правду?
Далее. Если это МШ-69, то R503 - это 10кОм, огромная величина для этой цепи. В этой же цепи имеются: диоды, лит, другие резисторы и даже микросхемы. Всего того или этого ты не проверял. Собственно, не понятна и цель создания темы. Хочется доказать, что с монтировкой оно будет работать? Пуща рывотае.
:co_ol: Да туда отродясь и так половину не поставили, а если ещё методом исключения... :-)
Ребята, ну поспокойнее пожалуйста! Видно, что человек работает над проблемой, только надо несколько подправить направление усилий, может даже и в противоположную сторону
projone повнимательнее :a_g_a:
Страждущего можно накормить рыбой, а можно дать удочку... продаст, колбаски купит!
Спасибо всем за наставления, но я просто хотел поделиться данным случаем ремонта. В телеке я заменил С179. Проблема решена. :dr_ink:
Мир прекрасен в основе своей. Остальное зависит от нас.
projone, вот это супер! Один человек читает и делает!
Дубровский, мы же увсегда спокойны. Но если человек хочет понять - он понимает без обид.

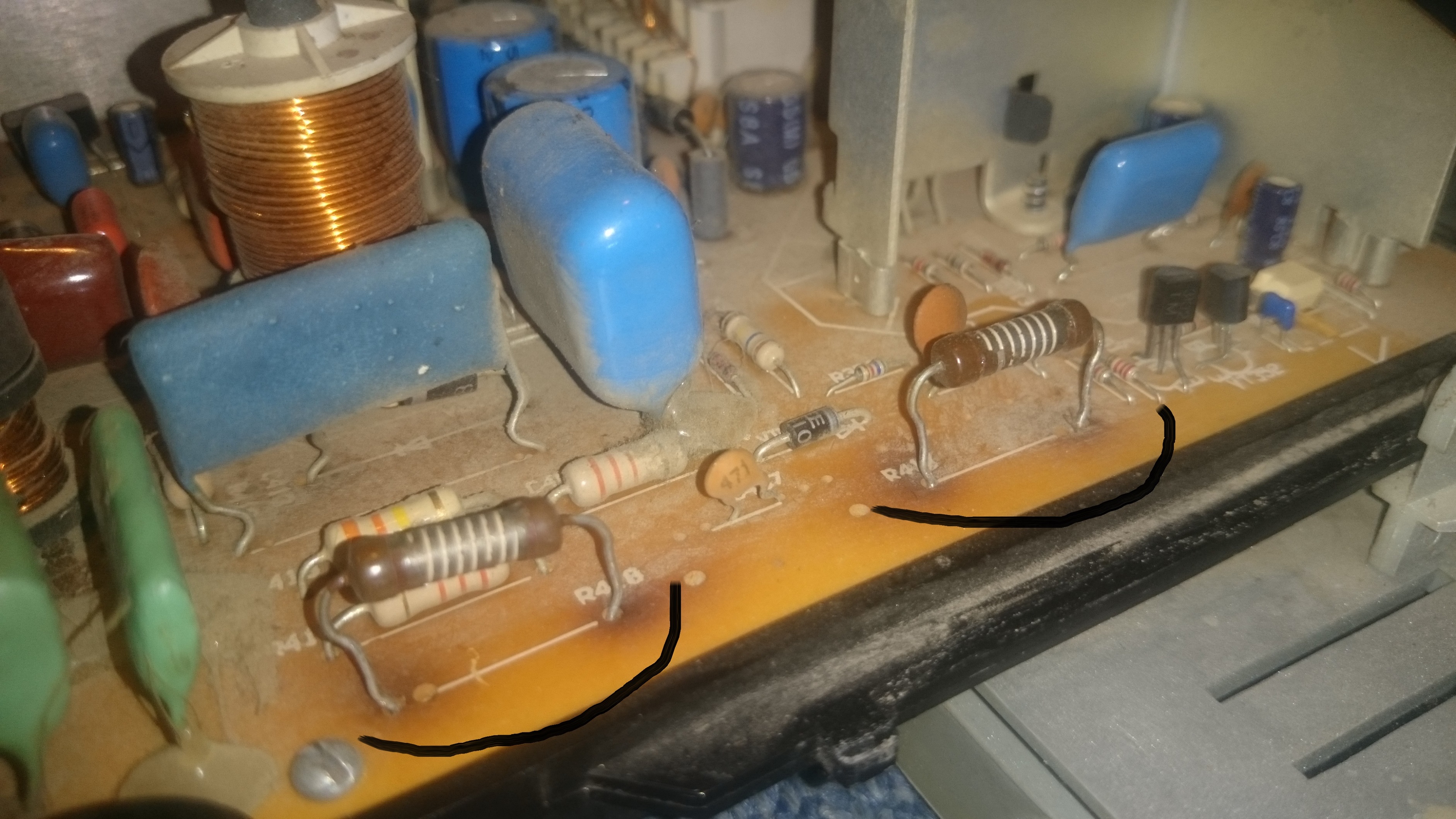

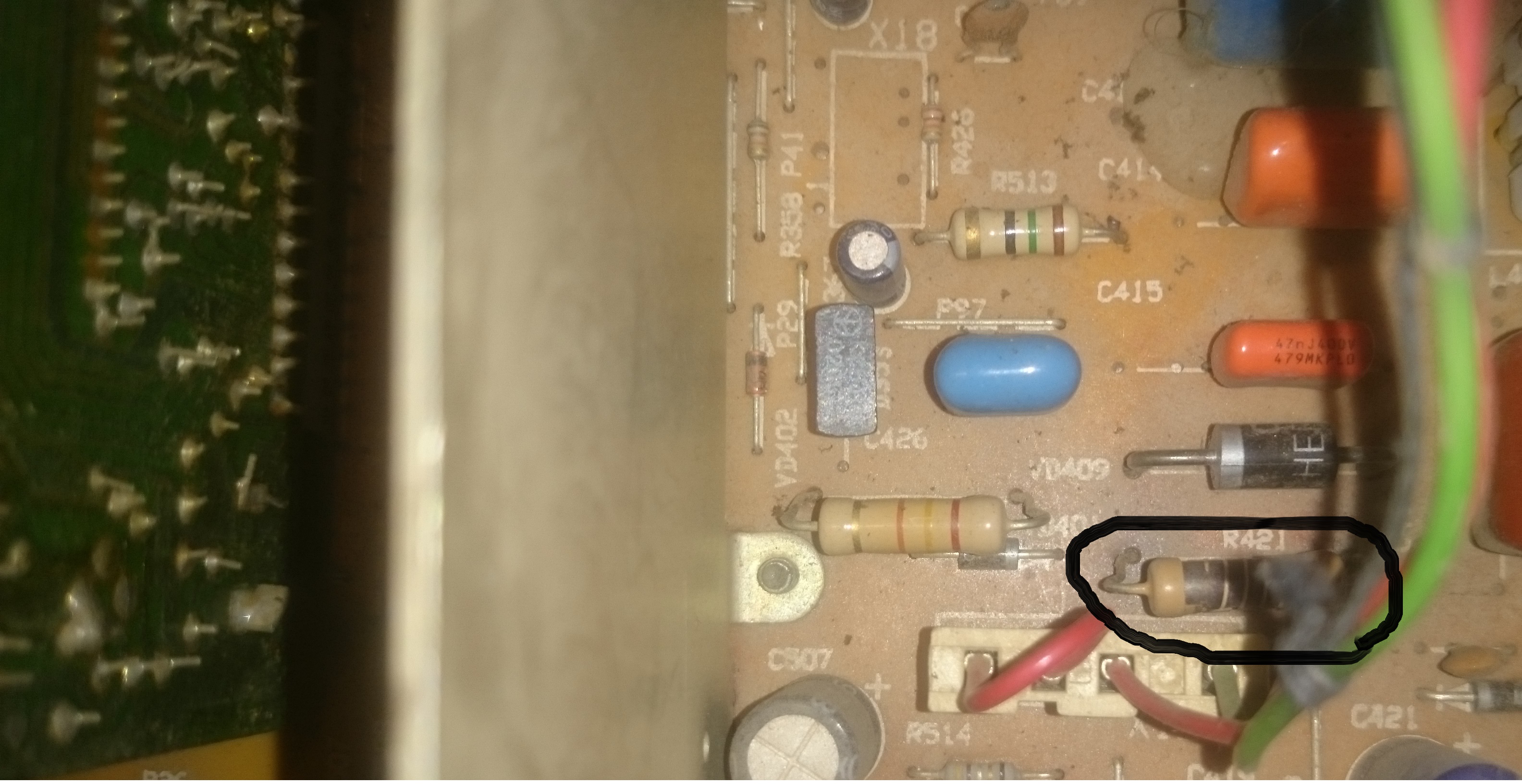

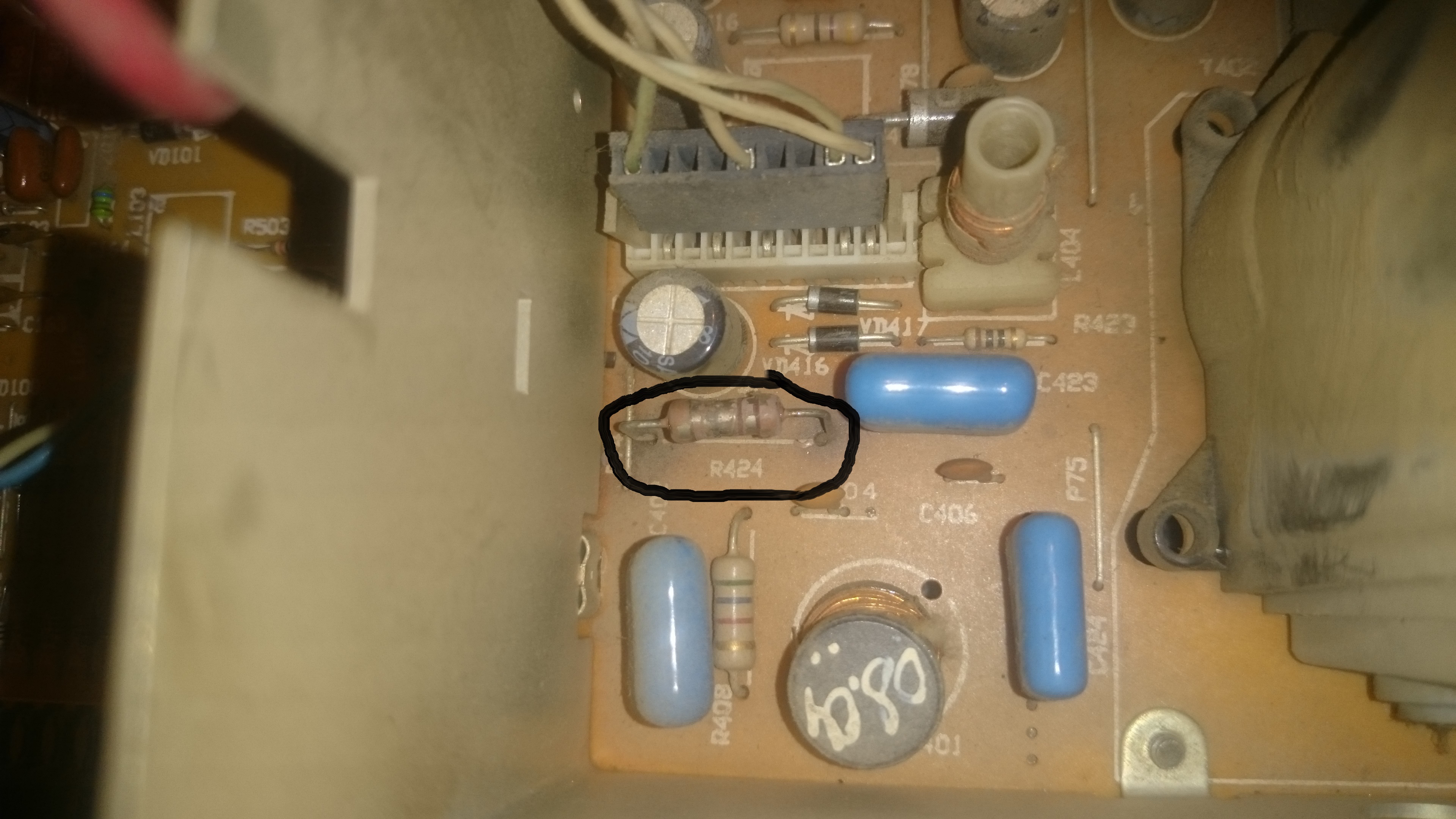

у меня такая же проблема, звук есть но нет изображения, некоторые сопротивления по внешнему виду погоревшие, как бы их проверить? И что можно сделать? сам я в этом деле не очень
Прикрепленные файлы:
Правила почитать, там указано, что д.б. в первом сообщении.
Но лучше позвать того, кто очень. Или отвезти в ремонт.
