Аппарат Rolsen c2150 plat
искажения по горизонтали в центре экрана
шасси не знаю (не пойму)
на плате наклейка в 3 строки:
RS 2150
A51 KQK
АЛ-008887
проц - TDA 9381 PS/N2
память - 24 C08 W6
кадры - tda 8357j
НОТ не знаю, на транзисторе 016510
Скачал схему, вроде подходит по процу и составу, но НОТ VT702 на схеме нету

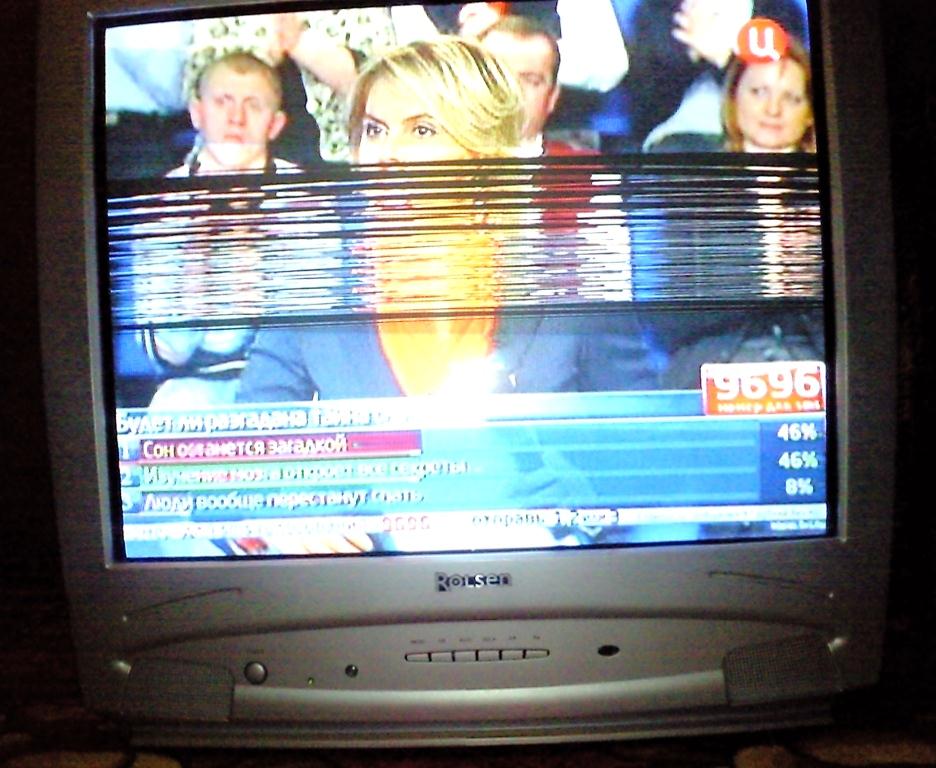

Вот фото неисправности
Прикольно,редко такое увидишь.Но,аднака,кадровая.Кондеры-литы в обвязке кадровой проверять-подкидывать,напряжения на выводах микры измерь,с обязательной пропайкой.
Каждому-свое.
Микру пропаял, литы менял, напругу пока не мерял. Вычитал в интернете, что можно "Надо поставить параллельно кадровой катушке отклоняющей системы сопротивление 470ом-1Ком" никогда не лез к отклоняющей, но попробую...
Безделие - не оправдание лени...
Там итак стоит R608 330ом,со схемой разберись,стабилитрон там есть.На 3 и 6 выводы питание должно поступать 15 и 45 вольт,в первую очередь мерить :-) и фильтрующие емкости по питанию.
Каждому-свое.
3 нога 13,4 в
6 нога 46,5 в
Безделие - не оправдание лени...
Заменить, (а высокое ни где не шьёт)?
заметил одну вещь. Когда вынес телик из комнаты в коморку (а там очень холодно) то при включении 5 секунд было нормально, а потом постепенно появились полосы.
Можно вопрос ламера - фильтрующие емкости по питанию - это литы? (литы менял - не помогло)
Высокое не шьет, все нормально
Безделие - не оправдание лени...
georgy. проверь эти цепочки. И сама микросхема может такое. Что-нибудь измерял, паял?
Да, обвязка в порядке. Думаю перекинуть микруху. Пока погода не позволяет матануться в город. На неделе поменяю, отпишусь...
Безделие - не оправдание лени...
Это делают в первую очередь.
А это в последнюю.
Там стоит уже 200-400-ом и кондюк, отключи ОС, проверь их.
Не две, а все нада.
Буд КР конкретный, красивый. :-) Ваще, на вых. каскад похоже, а там кто его... :nez-nayu:
Может и сама она, менять нада, спокойней будет. :ti_pa:
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
А звук,не фонит при этом?
