Здравствуйте!
сгорел l401, потемнел l403, перемотал, появились подушкообразные искажения по горизонтали(углы- наружу). проверил все диоды в кадровой, строчной развёртке, поменял все электролиты, и в бп тоже - искажения остались! непропаев вроде нету. b+111,2v, ic804-8,95v, кадровая+24 есть. кадровая- очень горячий радиатор(рука долго не терпит). точной схемы нету. Помогите! Что делать? :ne_vi_del:
проц 0ICTMSA007B,
la7958n,
lv1116n
tda8145
звук la42102
кадр stv9326
память atmel730
24c16a
строчная d2689
бп w6754

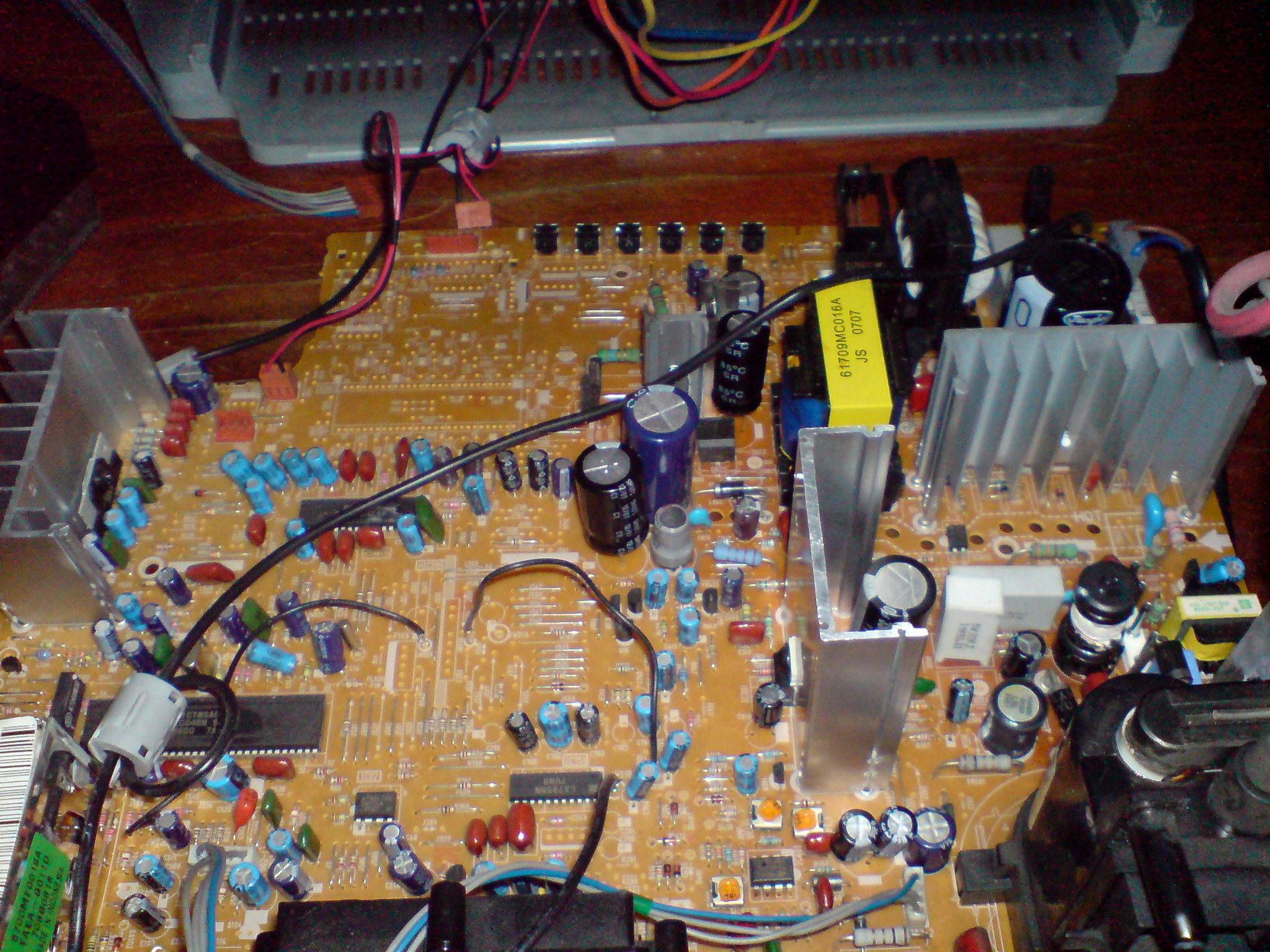

расположение элементов:
Ого! Сразу два перемотал? Концы не перепутал?
А вообще-то, с чего начиналось?
давно это было, точно и не знаю. Мама дала на ремонт свой телек, ему всего 2 года, пол-года простоял не рабочий, поэтому причины не знаю. Но ничего больше не выгорало. l401 выпаял и потерял, поставил другой для пробы- оригинала небыло, l403 перемотал, концы на месте
. Почему так греется кадровая? напруги в норме.
Кадровая пусть греется.Схема такая ?
Прикрепленные файлы:
Каждому-свое.
vasiliy2925, и всё же, давай состав. Я в схему смотрел - там коррекция в ОС упрятана.
Вот эти - где стоят, чего делают? :nez-nayu:
И пиши как на корпусах написано, а то хрен прочтёшь.
Они часто так греются. В общем, в схеме я коррекции не увидел, чего там катушкам греться? :nez-nayu:
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Работа у неё такая. А что. не должна греться?
Такого там не может быть.
Так поставь третий для пробы, а также С405, 8145.
Не, смотри ещё раз шасси, я точно не туда смотрю и ВЕСЬ состав давай.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
[quote="Raketa"] stv4326
Такого там не может быть.
всё исправил в начале темы кадр stv9326
vasiliy2925, посмотрел я состав, у меня совсем другая схема. Уточни шасси, мож есть там какие буковки, циферки,хвостики?
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
ставил, ничего не изменилось, с405 не нашёл в плате, что такое 8145?
шасси не написано, исходил из расположения элементов, например здесь
http://www.ret-u.com.ua/shop/116/desc/plata-lg-ch-mc-059c.
Извините ,если ввёл в заблуждение :ne_vi_del:
