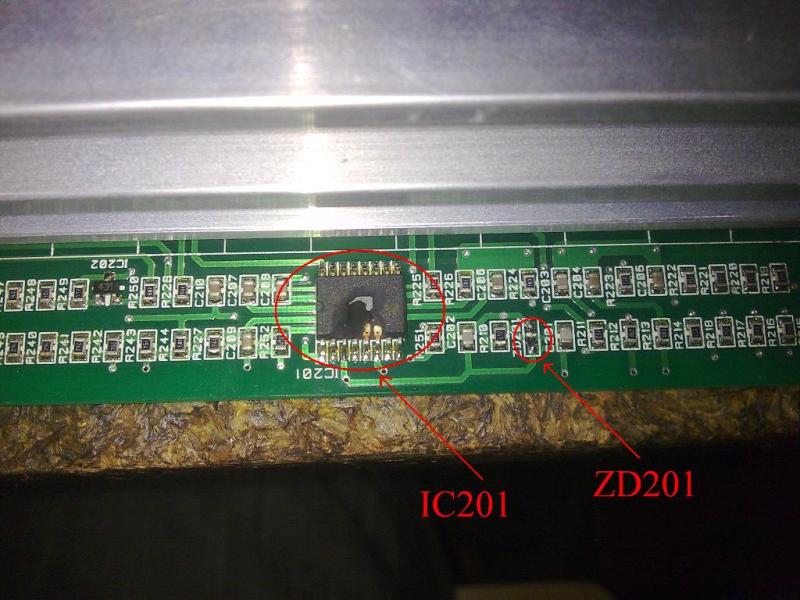

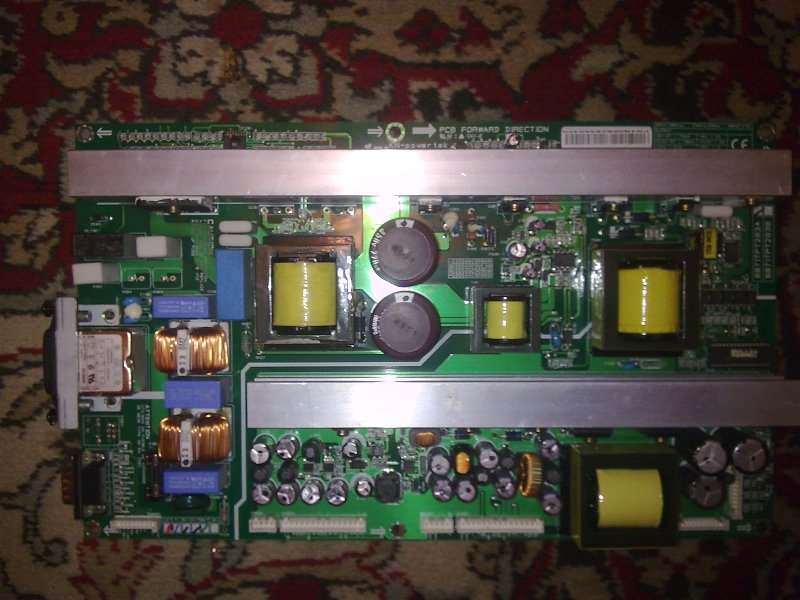

Телевизор попал под 380v, в БП КНП-3800 сгорели мощные MOSFEET транзисторы Q201 и Q202. У микросхемы IC201 и стабилитрона ZD201 разорван корпус. Помогите найти схему БП KNP-3800 или подскажите название IC201 и ZD201? А так же чем можно заменить Q201 и Q202? 5555.jpg 555.jpg
25/12/2010 - 09:43
Привет!
Схема в инете не встретил. Только нашел, что эсли можно, можете заказат отсюда:
http://cgi.ebay.com.sg/KNP-3800-PCB-POWER-SUPPLY-4-LG-DU-37LZ30-6871TPT2...
или отсюда:
http://www.tvpartsnow.com/product.php?id_product=844
Думаю, что стоимости ремонта можно оказаться гораздо больше,чем стоимости заказа.
Удача!!
Подскажите пожалуйста хотябы название микросхемы IC201

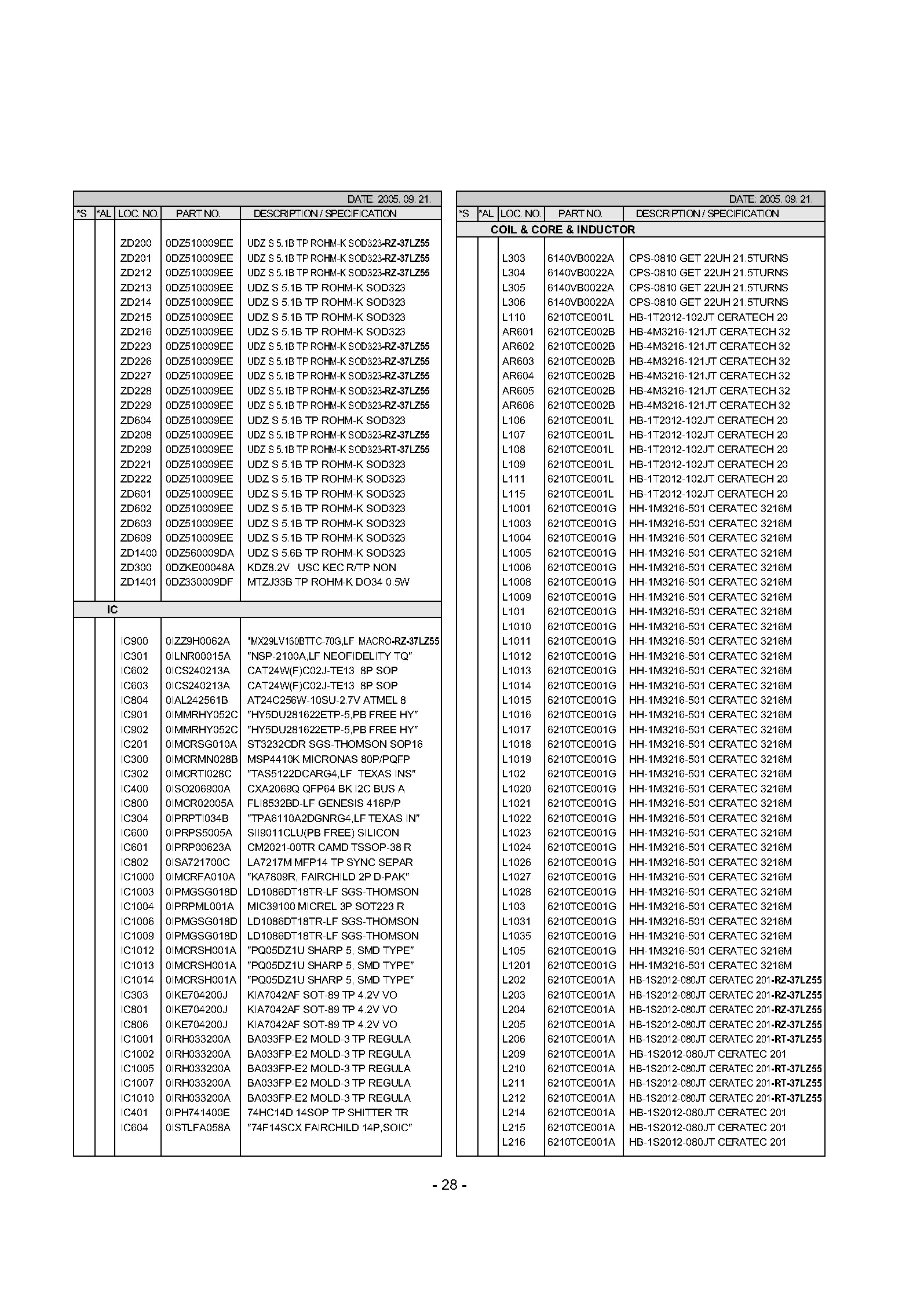

Предположительный состав
Прикрепленные файлы:
Страждущего можно накормить рыбой, а можно дать удочку... продаст, колбаски купит!
Блок питания мне удалось отремонтировать без каких либо материальных затрат. После анализа монтажа БП стало ясно, что сгоревшие детали входят в состав корректора коэфицента мощности. я решил его отключить. Для этого я выпаял мощные Mosfeet транзисторы и перемкнул контакты реле RLY101. после этого телевизор нормально заработал.
