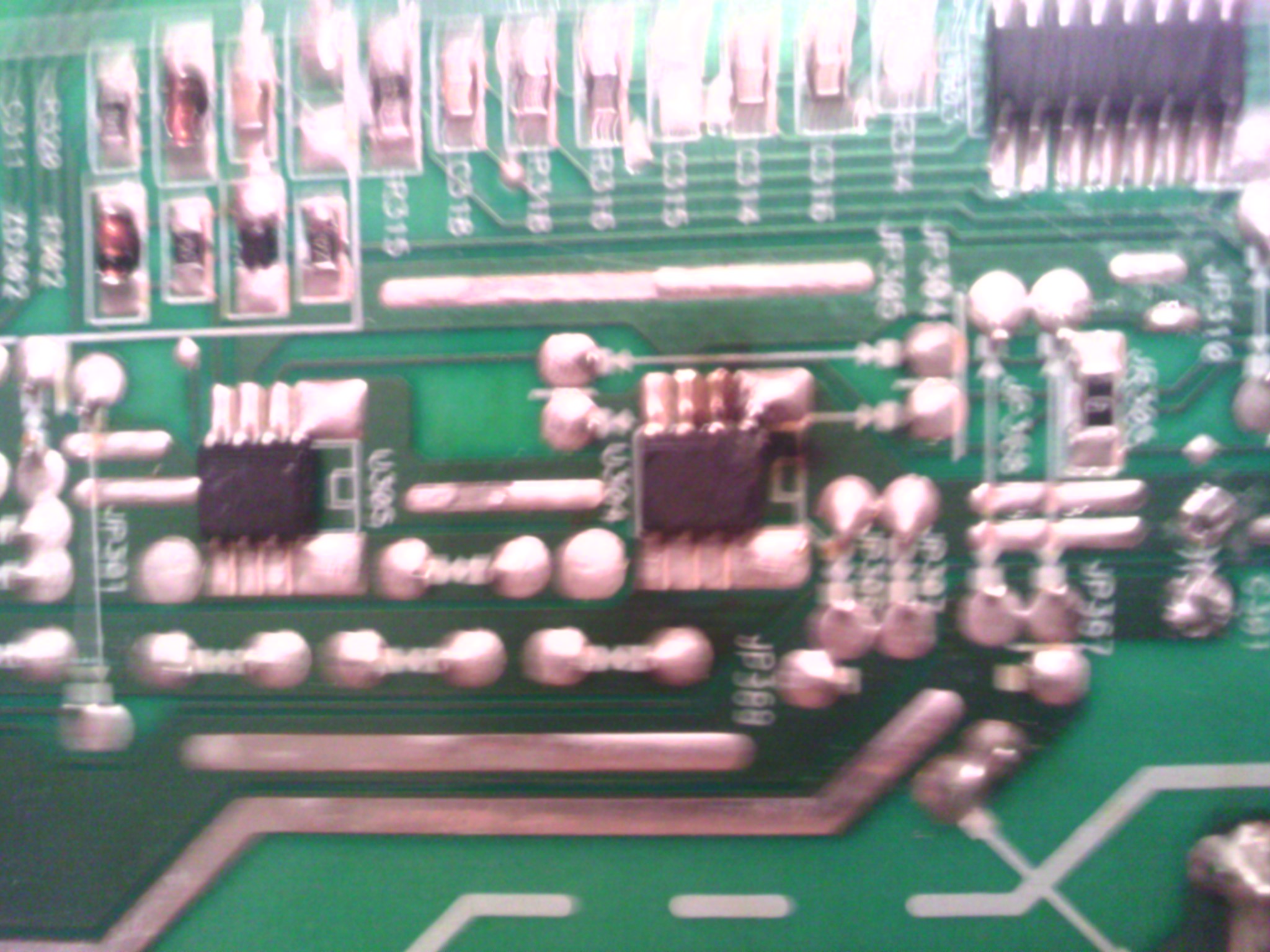

Сори когда писал была вскрыта только задняя чать аппарата, потом стало намного веселее PIC098.jpg
29/11/2010 - 16:01
Сори когда писал была вскрыта только задняя чать аппарата, потом стало намного веселее PIC098.jpg
- Вход или регистрация для ответа
 Переношу в отдельную тему prokop01 Постарайся оформить мало-мальски понятно от (предыстория) и до (кирдык), начни с заголовка если не точен!
Страждущего можно накормить рыбой, а можно дать удочку... продаст, колбаски купит!
- Вход или регистрация для ответа
 не надо было создавать отдельную тему проблема такаяже как и там, 100% :вздутый 220mF 25v и как следствие убился ближний p2803nvg.
Переименуйте , решено
- Вход или регистрация для ответа
 Я так понимаю что p2803nvg это аналог транзистора маркированного как BA6N22?
Я спрашиваю потому что столкнулся с такой же проблемой (дутый конденсатор и сгоревший транзистор) но не знаю какой аналог транзистора подобрать.
- Вход или регистрация для ответа
 student_lg, это
не транзистор, это сборка полевых тр-ров 6А,30В.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
- Вход или регистрация для ответа
 На самой плате этот полевик маркирован как ba6n22.
В Луганске такой транзистор найти нет возможности. Говорят - ищи аналог в серии IRF.
Вот такой как аналог подойдет ? "Транзистор полевой IRF7319((N+P-Ch) N-30V; 6,5A; 0,029Ohm; P-30V; 4,9A; 0,058Ohm; 2W)"
- Вход или регистрация для ответа
 student_lg, естчо раз: у транзистора ТРИ лапки, а у
сколько?
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
- Вход или регистрация для ответа
 8 лапок
корпус типа со-8
- Вход или регистрация для ответа
 student_lg, судя по всему, необходимой информацией уже владеешь.
5, 6, 7, 8 вместе. Осталось не перепутать всего четыре.
Так вставь туда хоть дискретных два.
Начинай делать и продолжай ход ремонта, а не занимайся "толочь воду в ступе".
- Вход или регистрация для ответа
 Ну, дак это тоже сборка.
На эту
даташит видел, а на эту
нет, так что насчёт пиновки сказать не могу.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
- Вход или регистрация для ответа
 в итоге
Телевизор Saturn LCD-202. шасси 17MB24-1.
Инвертор/блок питания aivp-0026. Вздулся конденсатор 220 мкф 25в. Потянул за собой полярные транзисторы маркированные как BA6N22.
Конденсатор заменен, и установлен 470 мкф 25в (за не имением другого). Сгоревшие полярные транзисторы заменены на аналог - IRF7389.
Все заработало.
Всем спасибо
