Ремонт ИП. Шасси 11AK19. ШИМ MC44603 и 6N60.

ИП телевизора HORIZONT шасси 11AK19.
В чём отличие от ИП без оптопары? Это сама оптопара и её роль. Оптопара, через вторичные цепи, выполняет роль ключа, переключающего Дежурный Режим-Рабочий Режим (далее сокращенно ДР, РР) и одновременно контролирует выходные напряжения ИП, посредством изменения напряжения на 1-ом пине, за счёт смещения с B+ на управляющий электрод тиристора Q809.
Команда повер (power) включения в РР+5 вольт, через резистор R879 поступает на базу Q805. Транзистор открывается, закрывая этим тиристор Q810, шунтирующий обмотку 17-18, и одновременно через резистор R832 подаётся на базу Q806. Q806 открывается, Q807 закрывается, ток через диод оптопары уменьшается, тем самым, закрывая транзистор оптопары, в результате чего, на 15-й ноге IC802 напряжение уменьшается и ИП переходит в РР. В ДР всё наоборот - оптопара открывается, и тиристор Q810 открывается.
Если ИП вышел из строя то применима методика ремонта “по частям”, как и в ИП без оптопары. Безусловно, потому что даже при отсутствии напряжения с “холодной “ стороны, ШИМ будет генерировать импульсы.

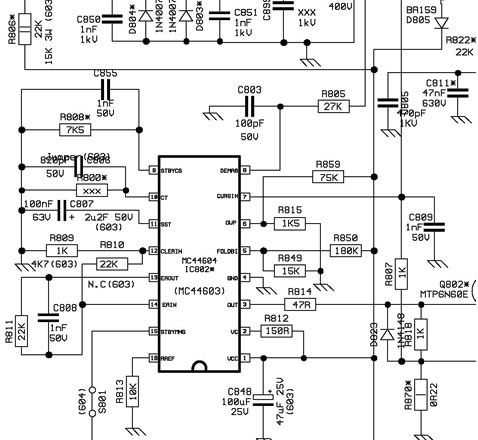

Рассмотрим, как работаем ШИМ MC44603.
В момент включения, 300 вольт через R806 подаются на 1 и 2 пины микросхемы. Микросхема стартует и даёт пачку импульсов на полевой транзистор. Но напряжение на 1 и 2 пинах не должно быть меньше 12 вольт.
Итак, если ИП нестабильно работает или не запускается, либо выдаёт пониженные напряжения, первым делом замеряется напряжение на 1 и 2 пинах. Если напряжение ниже рабочего (12-12, 5 вольт), то С848 следует заменить. Если же нет напряжения, то R806 в обрыве либо микросхема неисправна…

Рассмотрим другие неисправности, в частности выход из строя полевого транзистора или отсутствие запуска.
Чтобы исключить воздействие силовой части на сам ШИМ, достаточно выпаять опорный транзистор Q802 и при включенном напряжении можно проверять и ремонтировать генератор, не опасаясь за выход из строя других элементов ИП и остальной схемы.
По результатам замеров напряжения питания и выходу на полевой транзистор, можно почти на 100% судить об исправности микросхемы.
Прибором замеряем напряжение на 2-ом пине. На стрелочном приборе видно очень наглядно. Стрелка от 11 вольт должна прыгать к 12-13. Если так, то с питанием порядок. Если нет, то опять же неисправен С816, или R808, либо та же микросхема. Как только с напряжением на 1-ом и 2-ом пинах норма, следует замерить напряжение на 3-ем пине, это выход через R814 на полевой транзистор. Если на пределе 1-2-2,5 вольта стрелка дёргается, то на 90% ШИМ генератор рабочий. Впаиваем обратно полевой транзистор и обязательно проверяем R814, R818, R819, R870 и В823.
Схема шасси 11AK19 http://www.tvservice.org/node/506
