Приветствую!! Попался вот телек 1993 года выпуска ,проблема такая - изображение сжато снизу на 3-4 см --те просто там внизу черная область --в остальном работает вроде норм только на зкране головы яйецеобразные! Схему смотрел -- настроечные элементы малоэффективны настроечный элемент с рисунком этой как раз проблемы представляет собой всего лиш 3 позиционный перекл и любое его положение влияния на работу (видимого) не оказывает я в ступоре вообще --спецы с ателье сказали выкинуть на помойку и купить новый и не мучатся! Идей в нете нет - старый он слишком наверное....
Посоветуйте что и как! Пож!!
Шасси CTO-S
20 CT 6363R :nez-nayu:
Состав: TDA3590А, TDA3561, М5840А-87, TDA2611AQ, TDA3651,UV411HKM SV25
31/05/2010 - 09:44
- Вход или регистрация для ответа
PHILIPS 20CT6363 Шасси CTO-S Развертка ??
Сам же пишешь - старый. Вот и начни с замены всех литов в КР.Да и скрывать название м/сх её режимы не в твоих интересах.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
на развертке стоит TDA 3561AO на 5 выводе которой откл система, там все есть осциллограммы да вот ведь прибора нема ,-цешка одна....попробую пока все литы развертки поменять их там немного совсем...
Вот так и делай. Лит по питанию. Лит в обратной связи (линейности) если он там есть, схемы не имею. Лит между 3 и 6. При необходимости, большой лит на выходе. Вот только измерять сначала надо! И телевизор отключать, при замене деталей.
Чтобы напруги померять - довольно.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
так ...поставлены все новые в пределах обвязки tda 3561 а воз и ныне там --никаких изменений , как в том анекдоте - нутром чую что литр а доказать не могу!Не кондеры и не микросхема иначе б вообче ничего не казал! Мог бы кинул схему ...в яндексе на запрос CTO-S дает много откуда ее скачать мона -вес 3 мега...
схема такая? philips 20ct6360.rar
Прикрепленные файлы:
Да точно она! Даже подробнее чем моя!
osd76 напряги на кадровой озвучивай
я выше писал что проблема 1 изображение развернуто не до конца(низа) экрана 4 см черная полоса доходит до самого низа и нижний край самой картинки сжат собран как-бы гармошкой что-ли а верхний немного растянут но в пределах верхней границы при этом ....странно все как-то!

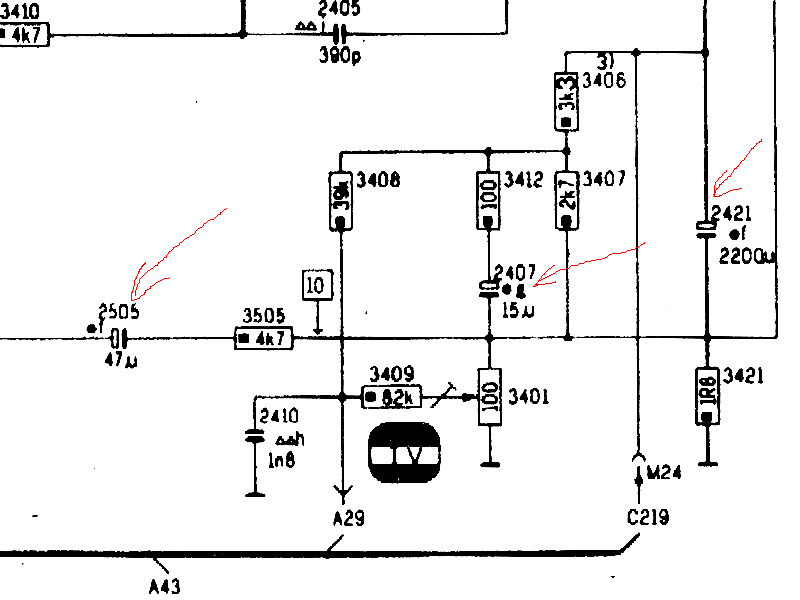

Это менял? Безымянный.png
