шасси 11AK30A4 не включается из дежурки, на +В лампа в нагрузке,присутствует +5вольт остальные напряжения с блока питания отсутствуют Q804 цел,на кнопки с панели не реагирует,напряжение на 47 ноге ST92125 высокого уровня и не меняется, может кто чего подскажет заранее спасибо. :cry_ing:
Состав: процессор ST92195C3B1/OEO, память ST24C08W6, ИП 44608P40, P4NK60Z, видео STV2248C, КР TDA8174AW, УНЧ TDA7266L, тюнер TECC2949VG28B, ТДКС 40337-63C, BU808DFI, ПК TDA6107JF.
30/05/2010 - 19:06
- Вход или регистрация для ответа
телевизор TECHNO 11AK30A4 не включается из дежурки
схема http://www.tvservice.org/node/6
на 47 ноге прцессора 3.5в это как прцессор не дает команды или все таки дает я просто не знаю есть телики которые не включаются без пульта те с панели а пульта у меня нет я думал у людей большой опыт что нибудь подскажут а то о чем вы пишете я и сам знаю просто не достаточно времени на такие детальные исследования ладно справлюсь сам всем спасибо извините за беспокойство ;;-))) тиристор заказал будет 4.06 поменяю
должно быть 5 или 0 вольт на этом пине. Сейчас поищу инфу есть ли защита от детей в этом шасси, если нет или не включена то должен включаться с панели. Кстати подойдёт любой пульт Вестел, Горизонт, Витязь...Защита от детей есть...у тебя два пути-начать с проца или сэмулировать команду РР для проверки ИП...Думай
спасибо за понимание обнаружил на 47 ноге 3.74в и на R560 cо стороны проца 3.74 а с базы Q503 0.68в резистор цел
а что думать отсоединю линию разрешения запуска ИП от процессора и кину 5в с ИП все и выяснится но это завтра а то сегодня на работе запарился
Хорошо, помогаем. Никто и не отказывался помогать.
Только я сам не пойму свистопляску...
Коим боком отсутствие здесь В+, которое зашунтировано, шунтирует 5 вольт?
Быть такого не может и не должно!
принудительно подал +5в на цепь разрешения запуска ИП предварительно откинув 47 ногу проца эффект тот же на базе Q502 0в на коллекторе 9.3в
Если кто может перевести, чаво случилось, буду рад, пока ничяго не панимаю :du_ma_et: :nez-nayu:
Гадания и предсказания решений по бобам, желудям, дыму, кофейной гуще...
Продажа товаров для ремонта LED подсветки, инструменты, материалы, радиодетали
смоделировал сигнал разрешения запуска ИП эффект тот же

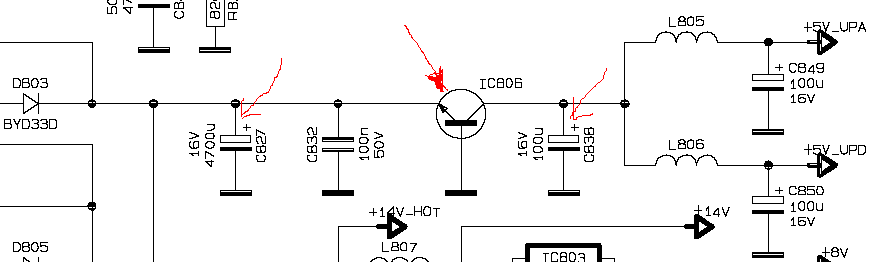

А вот это кто расшифрует: кругленькое под красной стрелочкой? :-)
Ищи 5 вольт питания проца, а не набрасывай принудительно. И / или ремонтируй ИП для начала. Безымянный 1.png
