Сервисное меню шасси 11AK20

Сервисное меню шасси 11AK20

Как использовать байты режима OPTION (ПАРАМЕТРЫ)

Вход в СЕРВИСНОЕ МЕНЮ.
Войдите в главное меню, затем нажмите поочередно на пульте кнопки 4, 7, 2, 5. Нажмите кнопку Меню для выхода.

Переместите полоску выбора на строку OPTION кнопками Вверх, Вниз. Выберите параметр режима OPTION используя кнопки "- ", " +". Выберите требуемый параметр. Для настройки используйте цифровые кнопки пульта ДУ. Кнопки от 0 до 7 используются для изменения битов от 0 до 7 соответственно.

Примечание - СЕРВИСНОЕ МЕНЮ, приведенное ниже, показывает значение каждого бита.

СЕРВИСНОЕ МЕНЮ (SERVICE MENU)

SERVICE

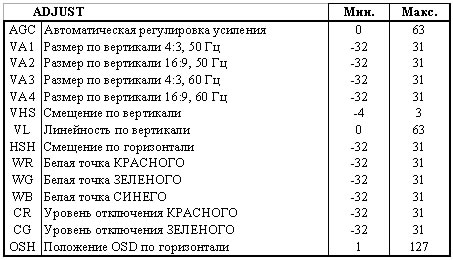

ADJUST............
OPTIONS..........

В этом меню отображается только один параметр.

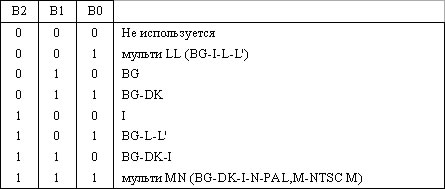

OPTION байт 1

OPTION байт 2

Примечание - Величины байтов OPTION записаны в двоичной форме. Назначение каждого бита объясняется выше. Цифры от 0 до 7 используются для обозначения разрядных значений. Эти цифры изменяют значения битов от 0 до 1. Как пример, давайте изменим значение RGB бит (3) в OPTION байте 2. Во-первых, выберите OPTION 2 и нажмите цифру 3. Значение бита будет изменяться с 0 на 1 или с 1 на 0 (переключение). Таким образом, значения битов легко могут быть установлены на желаемые значения.

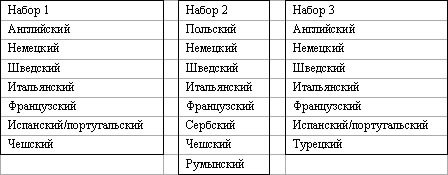

Наборы языков (символов) для телетекста

OPTION байт 3 (для телетекста)

Набор символов. Значение яркости/контрастности ТТХ

Значение яркости/контрастности ТТХ и положение OSD по горизонтали: для управления яркостью ТТХ используются четыре бита из OPTION байта 3. В таблице приводятся только соответствующие разрядные значения яркости/контрастности. Для управления положением OSD по горизонтали (положение телетекста и меню) используется 14-ый параметр меню ADJUST. диапазон изменения от 1 до 127. Увеличение значения этого параметра сдвигает OSD слева направо. Эта регулировка должна выполняться в режиме СЕРВИСНОГО МЕНЮ:
SERVICE
ADJUST.......
