Сервисное меню Горизонт Horizont CTV-777 шасси ШЦТ-777

Horizont CTV-777 шасси ШЦТ-777

Технологическое меню

Вход в технологическое меню

Вход в технологическое меню осуществляется несколькими способами:

1 - замыканием технологической перемычки XN102 на шасси. Замыкать перемычку нужно тогда, когда телевизор находится в дежурном режиме или в режиме просмотра программ;

2 - в дежурном или рабочем режиме подачей при помощи пульта ДУ в РС5-коде с адресом системы 7 и кодом команды 58 (цифры указаны в десятичной системе счисления);

3 - в дежурном режиме, последовательно нажимая кнопки пульта ДУ:
service_ctv-777_1
После выполнения описанных действий на экране должна появится статусная строка технологического меню - TDA9365/N3 Nic Voi Tr+ Nov Дата.

Технологические регулировки и установки процессора TDA9365PS/N3/3I приведены в таблице А.

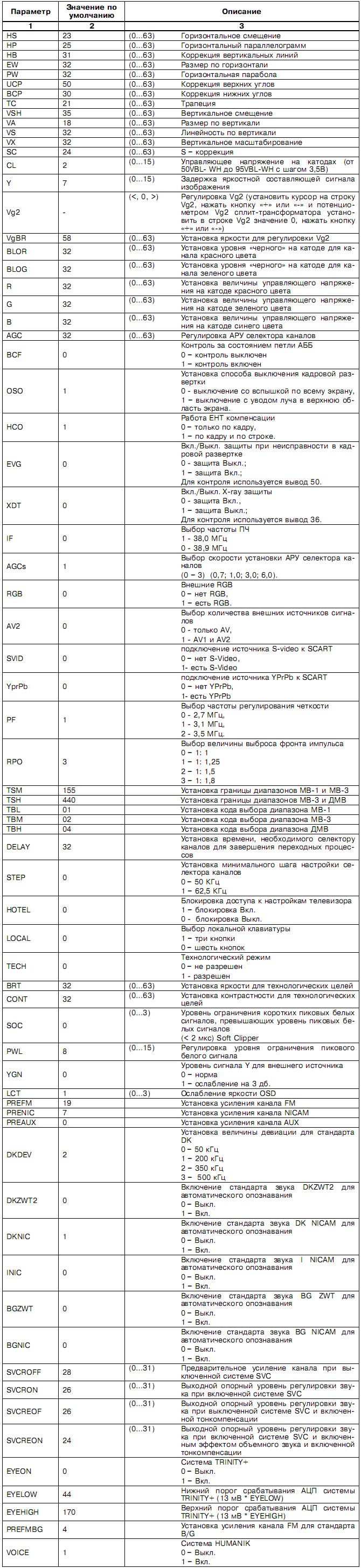

Таблица А.1 - Технологические регулировки и установки процессора TDA9365PS/N3/3I

service ctv-7772
Приведенные значения регулируемых параметров соответствуют начальной установке при инициализации энергонезависимой памяти и могут быть изменены в процессе настройки под конкретный тип кинескопа, тип тюнера и т.д.

Внимание! Инициализация энергонезависимой памяти производится нажатием и удержанием кнопки "SL" до тех пор, пока цвет статусной строки технологического меню не измениться с белого цвета на зеленый(красный) и обратно.

Параметры сервисного меню для различных версий процессоров:

Service_options_TDA9365N3.zip

Прикрепленные файлы:

Sanych аватар
Не в сети
Регистрация: 26/12/10
Сообщения: 1

Re: Сервисное меню Горизонт Horizont CTV-777 шасси ШЦТ-777

Спасибо за информацию, племянник случайно сбросил настройки тв. Долго искал как войти в сервисное меню. Но теперь требуется помощь по вопросу: как сохранить измененные настройки? Заранее спасибо

Вопрос решен самостоятельно (кнопка TV)

Maus аватар
Не в сети
Художник
Регистрация: 15/03/11
Сообщения: 1425

Re: Сервисное меню Горизонт Horizont CTV-777 шасси ШЦТ-777

У Гариков это типовуха по опциям. Лечится элементарно. Поднимается память, впаивается панелька. Ставится новая память в панель, после перевода ТВ в РР выключаем в дежурку и в дежурке меняем новую память на родную, выдерживаем 10 .15 секунд и проц сам все востановит и прошьет. :ya_hoo_oo:

karmin1221 аватар
Не в сети
Регистрация: 26/03/12
Сообщения: 1

Re: Сервисное меню Горизонт Horizont CTV-777 шасси ШЦТ-777

Информация очень полезная,заранее благодарен вам...

D_E_N_I_S_Z_V аватар
Не в сети
Регистрация: 06/05/14
Сообщения: 1

Re: Сервисное меню Горизонт Horizont CTV-777 шасси ШЦТ-777

Здравствуйте. Исправьте пожалуйста ссылки на рисунки Service_CTV-777_1.jpg и Service_CTV-777_2.jpg

admin аватар
Не в сети
Администратор
Регистрация: 19/09/08
Сообщения: 1630

Re: Сервисное меню Горизонт Horizont CTV-777 шасси ШЦТ-777

Сделал, спасибо.
