Сервисное меню Горизонт Horizont CTV-739 шасси ШЦТ-739

1 сообщение / 0 новых
admin аватар
Не в сети
Администратор
Регистрация: 19/09/08
Сообщения: 1630

Сервисное меню Горизонт Horizont CTV-739 шасси ШЦТ-739

Horizont CTV-739 шасси ШЦТ-739

Технологическое меню для телевизоров с индексами A, AF

Вход в технологическое меню

Вход в технологическое меню осуществляется несколькими способами:

1 - замыканием технологической перемычки XN102 на шасси. Замыкать перемычку нужно тогда, когда телевизор находится в дежурном режиме или в режиме просмотра программ;

2 - подачей при помощи пульта ДУ в RC5-коде с адресом системы 7 и кодом команды 58 (цифры указаны в десятичной системе счисления). Команду подавать нужно тогда, когда телевизор находится в дежурном режиме или в режиме просмотра программ;

3 - последовательным нажатием кнопок пульта ДУ в дежурном режиме:
После выполнения описанных действий на экране должно появится главное технологическое меню, приведенное на рисунке А.1.

Рисунок А.1 - Главное технологическое меню

При помощи кнопок «Р+», «Р-» можно осуществлять перемещение по пунктам меню. Переход в выбранный пункт меню происходит по нажатию на кнопок «+», «-» или «SL».

Выход из главного технологического меню осуществляется кнопками «TV» или «AV».

После появления главного технологического меню на экране открывается доступ к внутренним регистрам видеопроцессора через шину l2C вывод 2 (SCL), вывод 3 (SDA) 1С DA100.

Геометрия

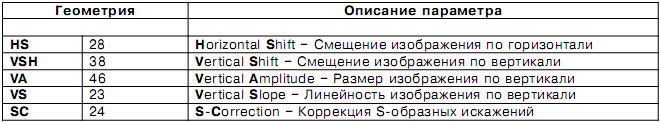

Параметры, регулируемые в меню ГЕОМЕТРИЯ, приведены в таблице А.1.

Таблица А.1 - Параметры, регулируемые в меню ГЕОМЕТРИЯ

В таблице А.1 приведены предварительные значения параметров, которые могут изменяться при настройке под конкретный кинескоп.

Нажатие на кнопку «AV» приводит к возврату в главное технологическое меню, при этом все параметры геометрии изображения сохраняются в энергонезависимой памяти. Нажатие на кнопку «TV» приводит к выходу из технологического меню в TV-режим, параметры геометрии изображения также сохраняются в энергонезависимой памяти.

Для того чтобы облегчить настройку параметров геометрии изображения, можно убрать отображение меню ГЕОМЕТРИЯ при помощи нажатия на кнопку «X SYS» пульта ДУ. Включить обратно отображение меню можно повторным нажатием этой же кнопки.

Если нет необходимости запоминать в энергонезависимую память внесгнные изменения в любом из меню, то можно либо нажать на кнопку StandBy, либо выключить питание телевизора, не выполняя выхода их технологического меню при помощи кнопок «TV», «AV».

Настройки

Параметры, регулируемые в меню НАСТРОЙКИ, приведены в таблице А.2.

Таблица А.2 - Параметры, регулируемые в меню НАСТРОЙКИ

Опции

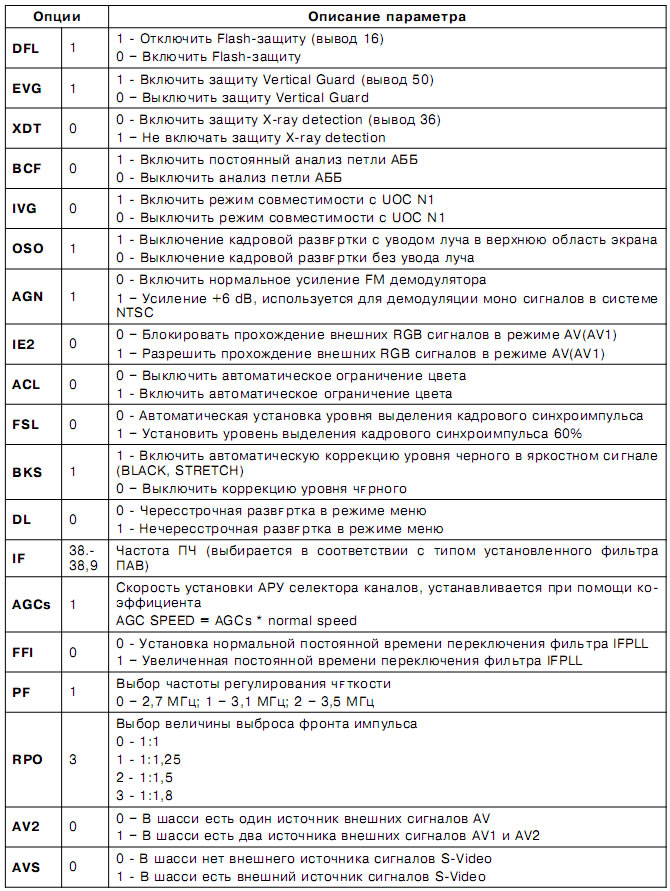

Параметры, регулируемые в меню ОПЦИИ, приведены в таблице A3.

Таблица А.З - Параметры, регулируемые в меню ОПЦИИ

Тюнер

Параметры, регулируемые в меню ТЮНЕР, приведены в таблице А.4.

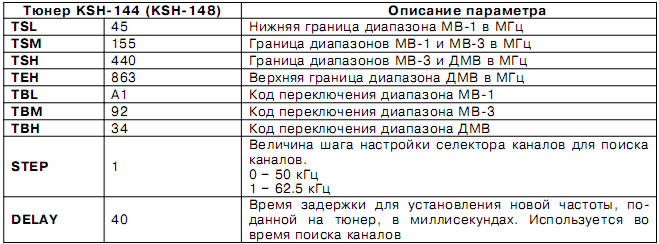

Таблица А.4 - Параметры, регулируемые в меню ТЮНЕР

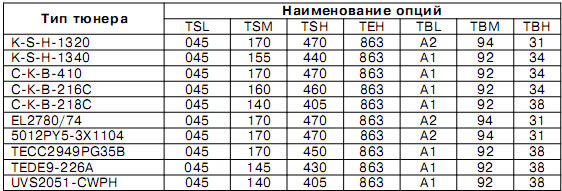

Допустимые для замены типы тюнеров и их параметры приведены в таблице А.5

Таблица А.5 - Допустимые замены типов тюнеров и их параметры

Сброс

В строке СБРОС главного технологического меню можно произвести инициализацию энергонезависимой памяти значениями по умолчанию. Для этого необходимо установить курсор на строку СБРОС и удерживать около двух секунд кнопку «SL». По истечении этого времени произойдгт инициализация памяти, и этот процесс отобразится в виде нарастающей анимированной шкалы. После инициализации ТВ переходит в дежурный режим.

Технологическое меню для телевизоров с индексами S, L

Вход в технологическое меню

Вход в технологическое меню осуществляется несколькими способами:

1 - замыканием технологической перемычки XN102 на шасси. Замыкать перемычку нужно тогда, когда телевизор находится в дежурном режиме или в режиме просмотра программ;

2 - подачей при помощи пульта ДУ в RC5-коде с адресом системы 7 и кодом команды 58 (цифры указаны в десятичной системе счисления). Команду подавать нужно тогда, когда телевизор находится в дежурном режиме или в режиме просмотра программ;

3 - последовательным нажатием кнопок пульта ДУ в дежурном режиме:
После выполнения описанных действий на экране должна появится статусная строка технологического меню - TDA9352/N2 Nic Voi Тг+ Дата.

Технологические регулировки и установки процессора TDA9352PS/N2/N3 приведены в таблице А.6

Таблица А.6 - Технологические регулировки и установки процессора TDA9352PS/N2/N3

Приведенные значения регулируемых параметров соответствуют начальной установке при инициализации энергонезависимой памяти и могут быть изменены в процессе настройки под конкретный тип кинескопа, тип тюнера и т.д.

Инициализация энергонезависимой памяти

Инициализация энергонезависимой памяти производится нажатием кнопки «SL» до тех пор, пока цвет статусной строки технологического меню не изменится с белого цвета на зеленый (красный) и обратно.

Параметры сервисного меню для различных версий процессоров:

Service_options_TDA9384_1900.zip
Service_options_TDA9381_1992.zip
Service_options_TDA9381_1895 oem.zip
Service_options_TDA9381_1803_А.zip
Service_options_TDA9381_1803.zip
Service_options_TDA9365_1995.zip
Service_options_TDA9352_Humanik_Trinity_2.zip
Service_options_TDA9352_Humanik_Trinity_1.zip
Service_options_TDA9352_1989.zip
Service_options_TDA9352_1760.zip
Service_options_TDA9352_1595.zip
Service_options_TDA9351PSN3.zip
Service_options_TDA9351_1982.zip
Service_options_TDA9351_1855.zip
