Фото шасси M36 Горизонт, Horizont 25-29EXX

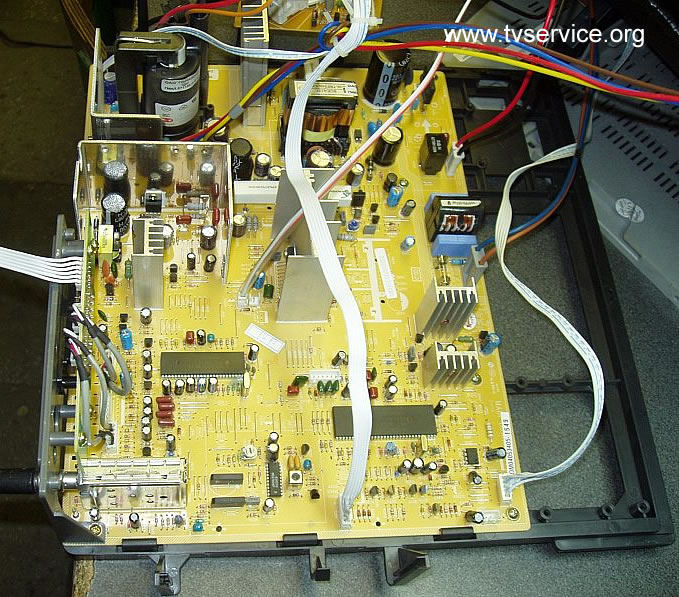

Фотография шасси M36 Горизонт.
Horizont 25EF05, Horizont 25E06, Horizont 25EF06, Horizont 25E07, Horizont 29EF05, Horizont 29E07, Horizont 29EF07, Schneider 25E06,Schneider 29EF06 .

Пульт: M36-2

Состав:
Системный процессор и видеопроцессор: VCT3831A
ТДКС: BSC25-0274H
память: 24C16
кадровая: TDA8172
селектор: UVS1053
ИП: MC44608, 2SK3298
УНЧ: TDA8944
ПК: транзисторы

Вход в сервис: Для входа в сервисное меню необходимо установить регулировку громкости в минимальное положение, нажав кнопку " ▼ VOL" на панели управления телевизора и, удерживая ее, одновременно нажать кнопку "DISPLAY" пульта ДУ. На экране телевизора высветится буква D и появится наименование параметра с установленным значением. Это значит, что включен сервисный режим D, в котором параметры сервисного меню переключаются по кольцу вверх или вниз кнопками «PRO» или «Р+», «Р-»).

Прошивка:
Horizont_25E06_24C16_112_168_dump.zip
http://www.tvservice.org/node/577 Схема телевизора Горизонт Horizont 29E07, 29EF07, 29EF05, 25E07, 25EF05, 25E06, 25EF06, шасси M36

http://www.tvservice.org/forum/viewtopic.php?f=23&t=3447 Сервисное меню Горизонт Horizont Шасси M28, M35, M36, M113A

http://www.tvservice.org/forum/viewtopic.php?f=22&t=3098 Неисправности телевизоров Горизонт
