Фото шасси 3Y11 chassis

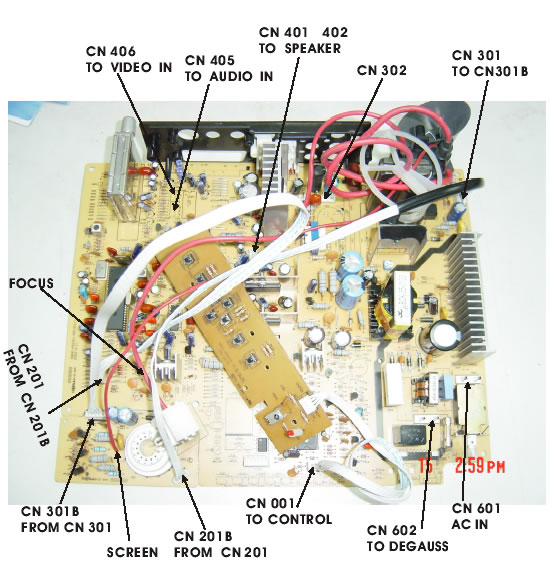

Фотография шасси 3Y11 chassis.
AKIRA CT-21SQ9R, ERISSON 1406, ERISSON 2120, ERISSON 21F1, TECHNO TS-5407

Пульт: RC1300

Состав:
Системный процессор: LC863332B xxxx
Видеопроцессор: LA76810A
ТДКС: BSC 25-4803T
память: 24C08W6
кадровая: LA78040
селектор: TDC-3H3-5VL-3
ИП: STR 6653
УНЧ: LA4285
ПК: транзисторы

Вход в сервис: Нажмите на кнопку “MENU”, так чтобы появилось сообщение PICTURE MENU, затем нажмите кнопку “Q.VIEW” или “RETURN”, кнопку “MUTE” для возврата на ЦП.

Прошивка:
3Y11_LC863328C-55W0_dump.zip
http://www.tvservice.org/node/477 Схема телевизора шасси 3Y11 chassis

http://www.tvservice.org/forum/viewtopic.php?f=23&t=3791#p13373 Сервисное меню шасси 3Y11

http://www.tvservice.org/node/571 Ремонт блока питания телевизора шасси 3Y11
