Фото шасси ШЦТ-700 Горизонт, Horizont CTV-700

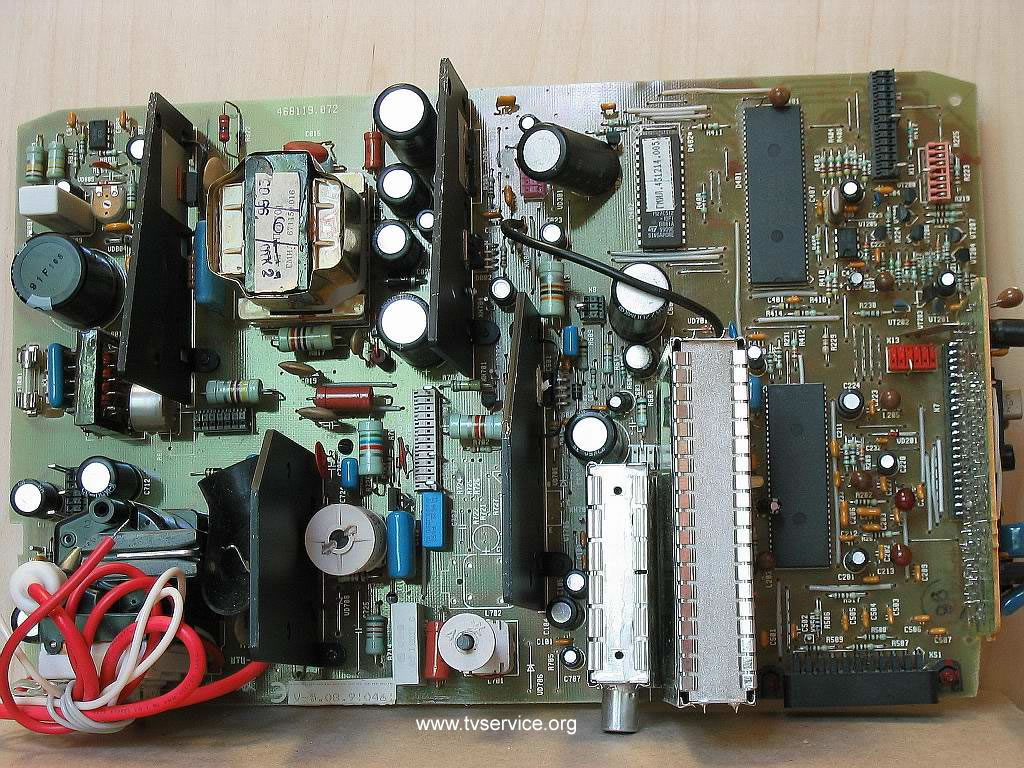

Фотография шасси ШЦТ-700 Горизонт.
Horizont 54DTV-700TI, Horizont 54DTV-700TI-5, Horizont 63DTV-700TI

Пульт: RC-6-3D

Состав:
Системный процессор: CCU30001
Видеопроцессор: VDP3108A-A1SDIL
ТДКС: PET 23-02
память:INA2586
кадровая: TDA8175
селектор: K-SH-92-0
ИП: КР1033ЕУ5 (аналог TDA4605) , КП707В
УНЧ: ILA1519B1
ПК: транзисторы

Вход в сервис:
а) регулировку <громкость> установить в <0>;
б) нажать на пульте ДУ кнопку отключения звука:
в) нажать на пульте ДУ кнопку таймера.

Прошивка:
Horizont_54DTV-700T-I-5_dump.zip
http://www.tvservice.org/node/515 Схема телевизора Горизонт Horizont 54DTV-700, шасси ШЦТ-700

http://www.tvservice.org/node/572 Ремонт источника питания телевизора. Состав ШИМ-контроллер TDA4605 (аналоги КР1033ЕУ5 и КР1087ЕУ1) и полевой транзистор КП707 (BUZ80). Horizont 54CTV 655. Шасси ШЦТ-655.

http://www.tvservice.org/forum/viewtopic.php?f=22&t=3098 Неисправности телевизоров Горизонт

http://www.tvservice.org/node/541 Взаимозаменяемость ТДКС и PET в телевизорах Горизонт

http://www.tvservice.org/node/542 Аналоги, взаимозаменяемость тюнеров

http://www.tvservice.org/node/545 Сервисные опции (сервис-коды) селекторов каналов (тюнеров)
