Фото шасси ШЦТ-661 Горизонт, Horizont CTV-661

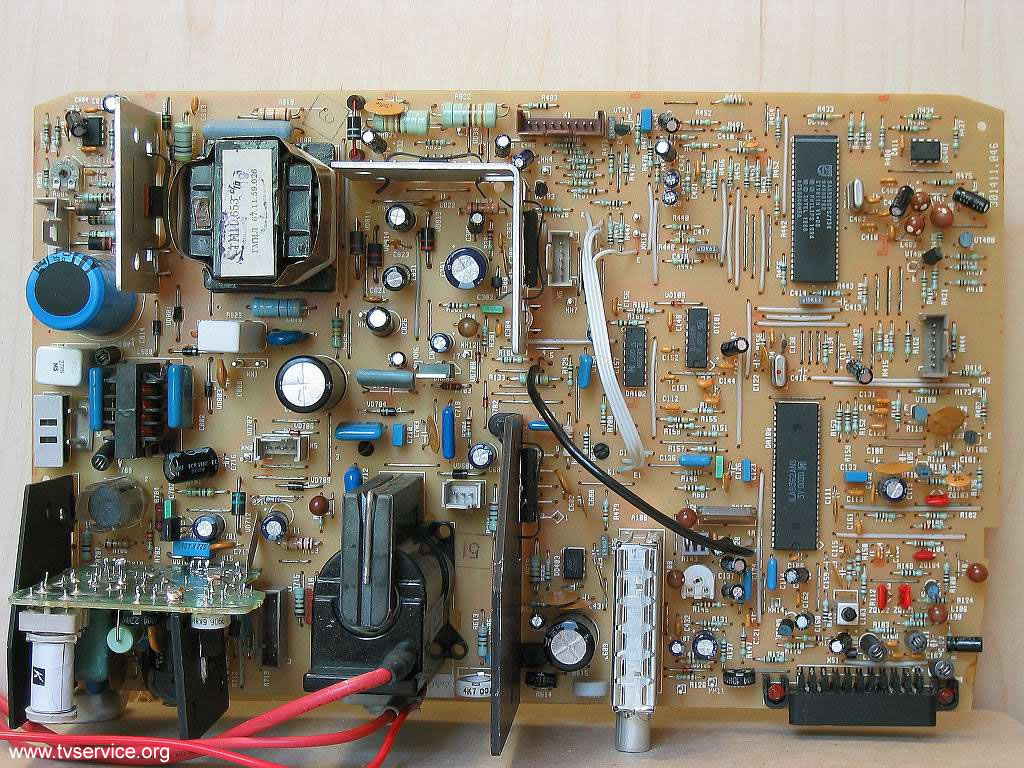

Фотография шасси ШЦТ-661 Горизонт.

Базовая модель Horizont 54CTV-661T-Is-5.
Модификации базовой модели Horizont 37CTV-661T, Horizont 37CTV-661T-I, Horizont 37CTV-661T-1, Horizont 37CTV-661T-I-1, Horizont 51CTV-661T6, Horizont 51CTV-661T-I-6, Horizont 51CTV-661T-Is-6, Horizont 54CTV-661T-I-5, Horizont 51CTV-661T-7, Horizont 54CTV-661T-I, Horizont 54CTV-661T-Is, Horizont 54CTV-661T-Is, Horizont 54CTV-661T-I -9, Horizont 63CTV-661T-I, Horizont 63CTV-661T-Is.

Пульт: RC6-5

Состав:

Системный процессор: SAA5290ZP/134
Видеопроцессор: ILA8362A
ТДКС: 37CTV, 54CTV ТДКС-32-02, 63CTV PET-32-06
память: PCF8594
кадровая: ILA3654Q
селектор: KSH-131О
ИП: UC3842AN, КП728C1
УНЧ: TDA1519B1
ПК: TDA6107Q

Вход в сервис: При выключенном телевизоре замкнуть контакты контрольной точки XN10 на шасси и, удерживая их включить телевизор кнопкой "Сеть". После появления растра нажать кнопку "Меню".Выход из сервисного режима-кнопкой TV на пульту.

Прошивка: _

http://www.tvservice.org/node/499 Схема телевизора Горизонт Horizont 54CTV-661, шасси ШЦТ-661
http://www.tvservice.org/node/524 Схема телевизора Горизонт Horizont 63CTV-661, шасси ШЦТ-661-2

http://www.tvservice.org/node/485 Ремонт источников питания телевизоров. Состав: шим-контроллер UC3842AN и ключевой полевой транзистор

http://www.tvservice.org/forum/viewtopic.php?f=22&t=3098 Неисправности телевизоров Горизонт

http://www.tvservice.org/node/541 Взаимозаменяемость ТДКС и PET в телевизорах Горизонт

http://www.tvservice.org/node/542 Аналоги, взаимозаменяемость тюнеров

http://www.tvservice.org/node/545 Сервисные опции (сервис-коды) селекторов каналов (тюнеров)
