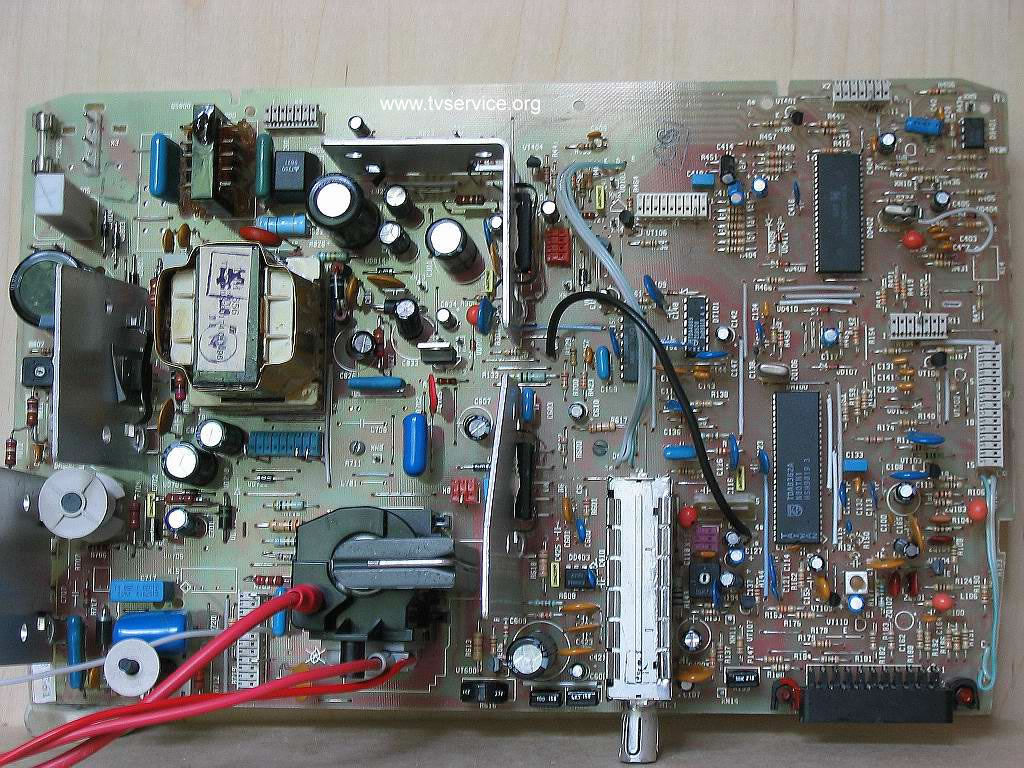

Фотография шасси ШЦТ-656 Горизонт.
Телевизоры Horizont 51CTV656, Horizont 61CTV656,Horizont 63CTV656, Horizont 51CTV655-I, Horizont 51CTV655T-I, Horizont 54CTV655-7, Horizont 54CTV655-I, Horizont 54CTV655-I-5, Horizont 54CTV655-Is-5, Horizont 54CTV655T-I-5, Horizont 54CTV655T-Is-5, Horizont 63CTV656-I, Horizont 63CTV656T-I.

Пульт: RC6-2 (RC6-3)

Состав:
Системный процессор: INA84C641NS-058
Видеопроцессор: ILA8362A
ТДКС: 63CTV PET-23-05
память: INF8582
кадровая: ILA3654Q
селектор: UV-917
ИП: ЗКР1087ЕУ1(аналог TDA4605) или ЗКР1033ЕУ5 (аналог TDA4605) , BUZ80A
УНЧ: TDA1519B1
ПК: на транзисторах

Прошивка:
Horizont_37CTV-655_dump.zip
Horizont_54CTV-655-1_dump.zip
