Сленг и Аббревиатуры используемые радиотелемеханиками

15 сообщений / 0 новых
Последнее сообщение
tvs
tvs аватар
Не в сети
Регистрация: 03/01/06
Сообщения: 2981

Сленг и Аббревиатуры используемые радиотелемеханиками

В общении между радиотелемастерами принято говорить на их общепринятом языке общения. В это число входит Аббревиатура это сокращённое слово или словосочетание на русском и английском языках. И сленг это набор особых слов или новых значений уже существующих слов.

Сленг
Обмазка- то же что и обвязка -набор дискретных элементов, образующий вместе с микросхемой законченный узел.
Присоска - резиновая изоляция контакта с анодом кинескопа.
Прогон - достаточно длительная проверка отремонтированного аппарата перед там, как отдать его клиенту.
Проц - процессор, обычно центральный (системный), управляющий процессор монитора.
Слетела память (прошивка) -сбой, искажение информации в микросхеме энергонезависимой памяти EEPROM.
Стрелять трубу -метод устранения межэлектродных утечек в кинескопе высоковольтным разрядом.
Труба, киник, кин - кинескоп.
Звон -нежелательные колебания в обмотках трансформатора или дросселя импульсного источника питания.
Лит, электролит –электролитический конденсатор
Резюк, сопрот-резистор.
Кондюк, кондёр-конденсатор.
Банка-сетевой конденсатор
Аббревиатура на русском языке
ИП- Источник питания.
ДР-Дежурный режим
РР-рабочий режим
АСЦ -авторизованный сервисный центр.
Бандаж -металлическое обрамление экрана кинескопа.
БП - блок питания.
ВУ -видеоусилитель.
Даташит тоже что и Datasheet.
Демпфер- устройство для подавления паразитных колебаний и выбросов в импульсных цепях, в простейшем случае диод между коллектором и эмиттером транзистора.
Диодный модулятор- схема управления размером строк из двух диодов, двух конденсаторов, дросселя и транзистора. Подключается параллельно HOT.
ИОХ -импульс обратного хода строчной развертки на коллекторе HOT.
КР- кадровая развертка.
Модулятор , управляющий электрод ЭЛТ.
Нижний диод -нижний по схеме диод схемы регулирования размера строк (диодного модулятора).
Обвязка -набор дискретных элементов, образующий вместе с микросхемой законченный узел.
ОХ - обратный ход строчной развертки.
Присоска - резиновая изоляция контакта с анодом кинескопа.
Прогон - достаточно длительная проверка отремонтированного аппарата перед там, как отдать его клиенту.
Синхропроцессор -, специальная программируемая микросхема, управляющая работой разверток.
Скрин –ускоряющий электрод ЭЛТ , напряжение на этом электроде, регулятор этого напряжения обычно на FBT.
СОК - строчная отклоняющая катушка.
СР -строчная развертка.
ТДКС -трансформатор диодно-каскадный строчный, тоже FBT.
Фокус - фокусирующий электрод ЭЛТ, качество фокусировки электронных лучей, напряжение на фокусирующем электроде, регулятор этого напряжения обычно на FBT.
ШИМ - широтно-импульсная модуляция, микросхема-контроллер импульсного стабилизатора.

Аббревиатура на английском
ABL -Automatic Beam Limit, ограничение тока луча.
AC (Alternating current) - переменный ток.
AFC - Auto Frequency Control, сигнал снимаемый с выходных цепей строчной развертки для ФАПЧ задающего генератора, а также для синхронизации ИП.
Clamp- сигнал привязки уровня черного.
CRT -Cathode Ray Tube, электронно-лучевая трубка.
DAS -Digital Alignment System, специальный интерфейс с программным обеспечением, применяемый для настройки мониторов Sony.
Datasheet -официальный документ от производителя электронных компонентов, в котором приводятся описание, параметры, характеристики изделия, типовые схемы и т.д.
DC (Direct current)-постоянный ток.
DIP (Dual-in-line package)-корпус с выводами в два ряда.
Drain -сток полевого транзистора.
EHT - Extra High Tension - высокое напряжение.
ESR - Equivalent Series Resistance - эквивалентное последовательное сопротивление конденсатора. Повышенное ESR невозможно обнаружить ни измерителем емкости, ни омметром.
FBT -Fly Back Transformer. Трансформатор в выходном каскаде строчной развертки, который обеспечивает питание ЭЛТ высокими напряжениями. То же ТДКС и Split Transformer.
Focus - регулируемый источник питания фокусирующего электрода ЭЛТ, конструктивно расположен внутри FBT. Регулятор этого напряжения. Иногда так называют сам фокусирующий электрод. На схемах обозначают как G3 (и G4, если фокусирующих электродов два).
G1 -модулятор ЭЛТ.
G2-ускоряющий электрод ЭЛТ .
Gate-затвор полевого транзистора.
HOT - Horizontal Output Transistor, силовой транзистор выходного каскада строчной развертки.
Hsync- сигнал строчной (горизонтальной) синхронизации.
HV- High Voltage, высокое напряжение.
I2C -двухпроводная последовательная информационная шина, применяемая в современных мониторах.
LCD (Liquid-crystal display) -ЖКИ, жидко-кристаллический индикатор (дисплей).
LED (Light-emitting diode) -светодиод.
MOSFET - Metal-Oxide-Semiconductor Field Effect Transistor, МОП полевой транзистор.
OSD-On Screen Display, экранное меню настроек монитора, ещё называют графика.
Pin Correction -сокращенно: Pincushion Correction, коррекция подушкообразных искажений.
Screen -регулируемый источник питания ускоряющего электрода (G2). Регулятор этого напряжения обычно на FBT.
SMD-Surface Mount Device, элементы для одностороннего монтажа, с планарным расположением выводов.
Source -исток полевого транзистора.
Spot Killer -схема гашения лучей при выключении монитора. Защита от прожога люминофора.
S-коррекция - компенсация симметричных геометрических искажений в кинескопе вдоль строки.
Vsync -сигнал кадровой (вертикальной) синхронизации.

Просьба ко всем кто может дополнить данный список или исправить, поактивнее...

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9010

Re: Сленг и Аббревиатуры используемые радиотелемастерами

Чуть добавлю:1. Присоска, она же лягушка и, даже, жаба. 2. Звон - паразитные резонансные колебания (чаще ВЧ), например в кадровой м/сх, в БП и т. д. 3. Дарлингтон - составной транзистор (по имени изобретателя). Просьба объяснить значение слова "коннектор".

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

tvs
tvs аватар
Не в сети
Регистрация: 03/01/06
Сообщения: 2981

Re: Сленг и Аббревиатуры используемые радиотелемастерами

http://ru.wikipedia.org/wiki/BNC-%D0%BA%D0%BE%D0%BD%D0%BD%D0%B5%D0%BA%D1...
Эт снегурка напутала с терминами. :a_g_a:

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9010

Re: Сленг и Аббревиатуры используемые радиотелемастерами

Так это ВЧ-разъём? А я всю голову сломал. Спасиб! :a_g_a:

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

snegyrko аватар
Не в сети
Регистрация: 09/04/10
Сообщения: 65

Re: Сленг и Аббревиатуры используемые радиотелемастерами

aze1959
а почему сразу Снегурка? :sh_ok:
Чуть что так сразу Снегурка :-( http://smiles.dolf.ru/dolf_ru_087.gif

nnn
коннектор - коннектит, соединяет =)

tvs
tvs аватар
Не в сети
Регистрация: 03/01/06
Сообщения: 2981

Re: Сленг и Аббревиатуры используемые радиотелемастерами

Да лана... :ti_pa:

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9010

Re: Сленг и Аббревиатуры используемые радиотелемастерами

snegirko, у нас это слово очень редко встречается и записывать его в "наш" сленг опрометчиво. Это сейчас я знаю, что умное слово "сокет" просто панель для м/сх, а по нашему - "кроватка".

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

eshelon аватар
Не в сети
Регистрация: 23/10/09
Сообщения: 617

Re: Сленг и Аббревиатуры используемые радиотелемастерами
"nnn" писал(а):

Чуть добавлю:1. Присоска, она же лягушка и, даже, жаба. 2. Звон - паразитные резонансные колебания (чаще ВЧ), например в кадровой м/сх, в БП и т. д. 3. Дарлингтон - составной транзистор (по имени изобретателя). Просьба объяснить значение слова "коннектор".

Коннектор-связь,соединение.

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9010

Re: Сленг и Аббревиатуры используемые радителемеханиками

ТМС - трансформатор межкаскадный стрчный, не путать с ТДКС.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Дубровский аватар
Не в сети
Модератор
Регистрация: 22/09/10
Сообщения: 1999

Re: Сленг и Аббревиатуры используемые радителемеханиками

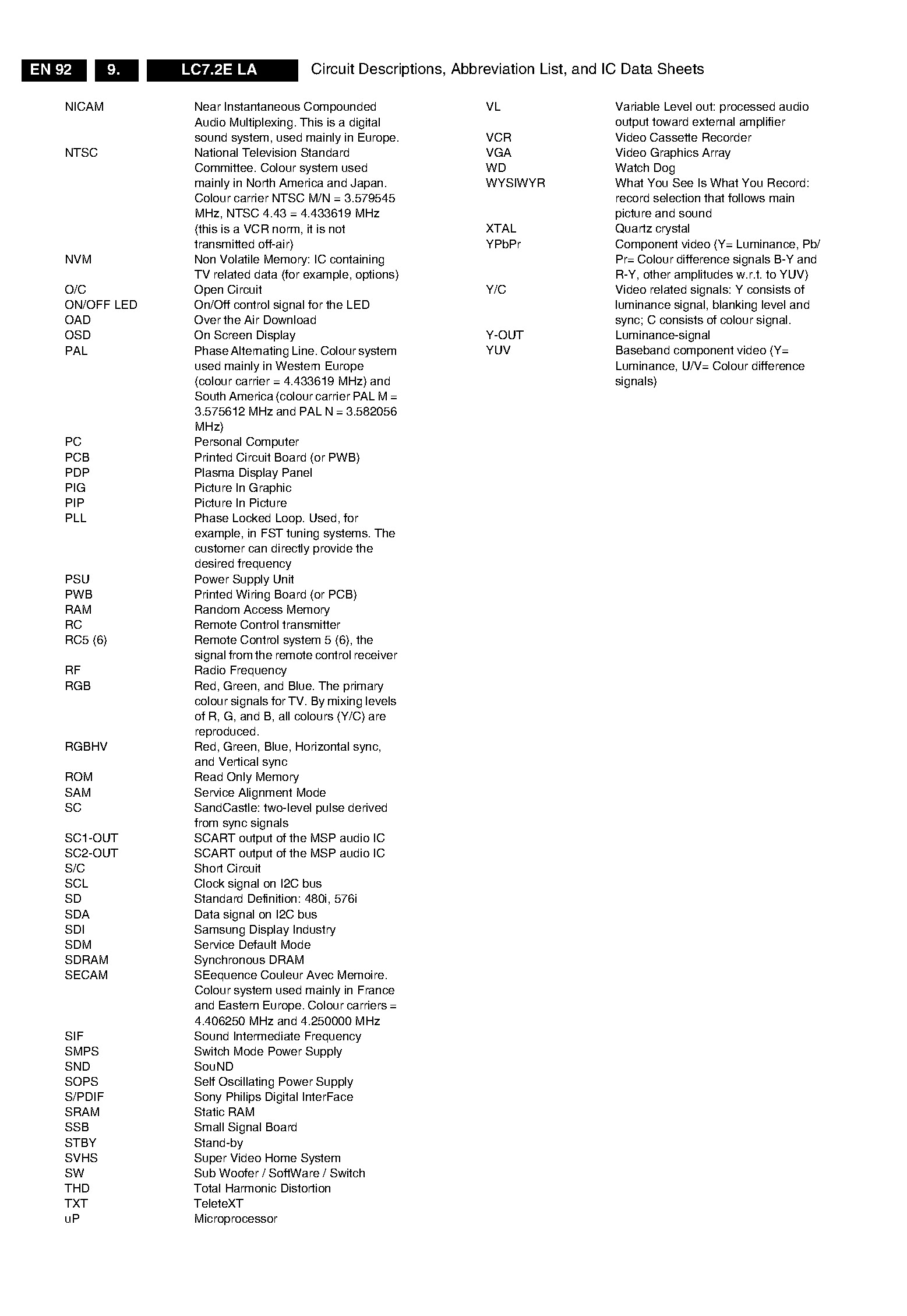

Кое что на Инглише можно найти тут:

Прикрепленные файлы:

Страждущего можно накормить рыбой, а можно дать удочку... продаст, колбаски купит!

Дубровский аватар
Не в сети
Модератор
Регистрация: 22/09/10
Сообщения: 1999

Re: Сленг и Аббревиатуры используемые радителемеханиками

И ещё:

Прикрепленные файлы:

Страждущего можно накормить рыбой, а можно дать удочку... продаст, колбаски купит!
