Сервисное меню Горизонт Horizont Шасси M28, M35, M36, M113A

Шасси M28, M35, M36, M113A

Регулирование и настройка сервиса телевизоров Horizont 14E06, Horizont 14E07, Horizont 21EF05, Horizont 21E06, Horizont 21E07, Schneider 14E06 и Schneider 21E06.

Вход в сервисное меню

Для входа в сервисное меню необходимо установить регулировку громкости в минимальное положение, нажав кнопку " ▼ VOL" на панели управления телевизора и, удерживая ее, одновременно нажать кнопку "DISPLAY" пульта ДУ. На экране телевизора высветится буква D и появится наименование параметра с установленным значением. Это значит, что включен сервисный режим D, в котором параметры сервисного меню переключаются по кольцу вверх или вниз кнопками «PRO» или «Р+», «Р-»).

При нажатии на одну из кнопок пульта ДУ с цифрами 0, 1,..., 9 или функциями "NOTEBOOK" ("NOTE"), "CALENDAR", "GAME" на экране отображаются определенные группы параметров сервисного меню соответствующие нажатой кнопке.

Все изменения в сервисном меню автоматически сохраняются в энергонезависимой памяти EEPROM.

Выход из сервисного меню осуществляется кнопкой "STANDBY" ("(!)") переключения в дежурный режим.

При нажатии кнопки "ОК" в сервисном режиме на экране появится надпись FACTORY ON, которая означает сохранение сервисного режима после выключения и последующего включения напряжения сети. При повторном нажатии кнопки "ОК" изменится надпись на FACTORY OFF и телевизор после выключения и последующего включения напряжения сети выйдет из сервисного меню.

Регулировка параметров развертки

Подать сигнал "УЭИТ" или сигнал "Сетчатое поле" стандарта разложения 50 Гц.

Выбрать режим изображения СТАНДАРТ. Подстроить, при необходимости, параметры яркости и контрастности для получения нормального изображения испытательного сигнала.

Войти в режим сервисного меню. Нажать кнопку "1" пульта ДУ и на экране появится группа параметров развертки.

Нажатием кнопок «Р+» (вверх) и «Р-» (вниз) последовательно выбирая приведенные ниже параметры и изменяя значения кнопками «V-» (влево), «V+» (вправо), провести регулировку следующих параметров развертки под конкретный кинескоп:

HPOS - позиция по горизонтали 50 Гц;
HIT - размер по вертикали 50 Гц;
VP50 - позиция по вертикали 50 Гц;
VLIN - линейность по вертикали 50 Гц;
VCEN - центровка по вертикали;
VSC - S - коррекция по вертикали 50 Гц.

Провести аналогичные регулировки следующих параметров для стандарта разложения 60 Гц (стандарт NTSC-M), подав соответствующий сигнал:
HPS - позиция по горизонтали 60 Гц;
HITS - размер по вертикали 60 Гц;
VP60 - позиция по вертикали 60 Гц;
VLIS - линейность по вертикали 60 Гц;
VSS - S - коррекция по вертикали 60 Гц.

Для выхода из сервисного меню необходимо нажать кнопку "STANDBY" ("(!)") переключения в дежурный режим.

Регулировка порога АРУ

Подать на антенный вход телевизора в режиме TV сигнал "Цветные полосы" системы SECAM уровня 60 дБ/мкВ (1 мВ). Установить режим изображения СТАНДАРТ. Войти в режим сервисного меню и нажать кнопку "7" пульта ДУ. Выбрать параметр RF AGC и регулировать его до момента пропадания на экране шума типа "снег".

Выйти из сервисного меню. Установить регулировку ЦВЕТ основного меню в минимальное положение и проверить отсутствие шума на экране. При наличии шума на серой шкале повторить регулировку порога АРУ.

Регулировка параметров изображения

Подать сигнал "Цветные полосы" системы SECAM на вход AV и переключить соответствующий режим AV. Подключить щуп осциллографа к контакту 5 разъема Р201.

Установить режим изображения СТАНДАРТ. Установить регулировку ЦВЕТ основного меню в минимальное положение.

Войти в режим сервисного меню. Нажать кнопку "4" пульта ДУ и на экране появится группа параметров регулировки изображения.

Выбрать параметр CNTC (центр контрастн.) и изменяя значения данного параметра установить размах ступенчатого сигнала от уровня белого до уровня черного равным 2,5 В.

Выйти из сервисного меню, восстановить режим изображения СТАНДАРТ, снова войти в режим сервисного меню, нажать кнопку "4" пульта ДУ и выбрать параметр COLS (центр насыщен, цвета SECAM). Изменяя значения данного параметра, установить одинаковые уровни максимальных и минимальных значений цветных полос на экране осциллографа.

Подать сигнал "Цветные полосы" системы PAL и изменяя параметр COLP (центр насыщен, цвета PAL) провести аналогичную регулировку.

Подать сигнал "Цветные полосы" системы NTSC и изменяя параметры COLC (центр насыщен, цвета NTSC) и TNTC (центр цветового тона) провести аналогичную регулировку.

Регулировка ускоряющего напряжения, яркости и баланса белого

Подать на вход телевизора сигнал "Цветные полосы".

Установить режим изображения СТАНДАРТ. Установить регулировку ЦВЕТ основного меню в минимальное положение.

Войти в режим сервисного меню. Нажать кнопку "MUTE" пульта ДУ и экран станет темным с горизонтальной светлой линией в центре (или без линии).

Установить регулировкой ускоряющего напряжения минимальную интенсивность слабого свечения горизонтальной линии. Нажать кнопку "MUTE" для выхода из режима регулировки ускоряющего напряжения.

Нажать кнопку "4" пульта ДУ и выбрать параметр BRTC (центр яркости). Регулировать данный параметр необходимо до тех пор, пока все полосы восьмиградационной шкалы не станут точно различимы и, в том числе, две самые темные.

Оценить визуально баланс белого. При необходимости, произвести подрегулировку баланса белого. Для этого в режиме сервисного меню нажать кнопку "О" пульта ДУ и на экране телевизора появится группа параметров для регулировки баланса белого. Значение параметра RB должно быть установлено равным 80. Регулируя в небольших пределах уровни черного в выходных G, В сигналах изменением значений параметров GB, ВВ и размахи сигналов G, В, изменением параметров GD, BD осуществить подстройку баланса белого.

Остальные параметры устанавливаются по умолчанию и не регулируются.

Проверка установки параметров сервисного меню по умолчанию

Войти в режим D сервисного меню и, последовательно нажимая кнопки «Р+» («Р-») и переключая параметры по кольцу вверх (вниз) или нажимая соответствующие цифровые и функциональные кнопки ПДУ и выбирая группы параметров, проверить установки и значения параметров по умолчанию в соответствии с приведенными в таблице 4.

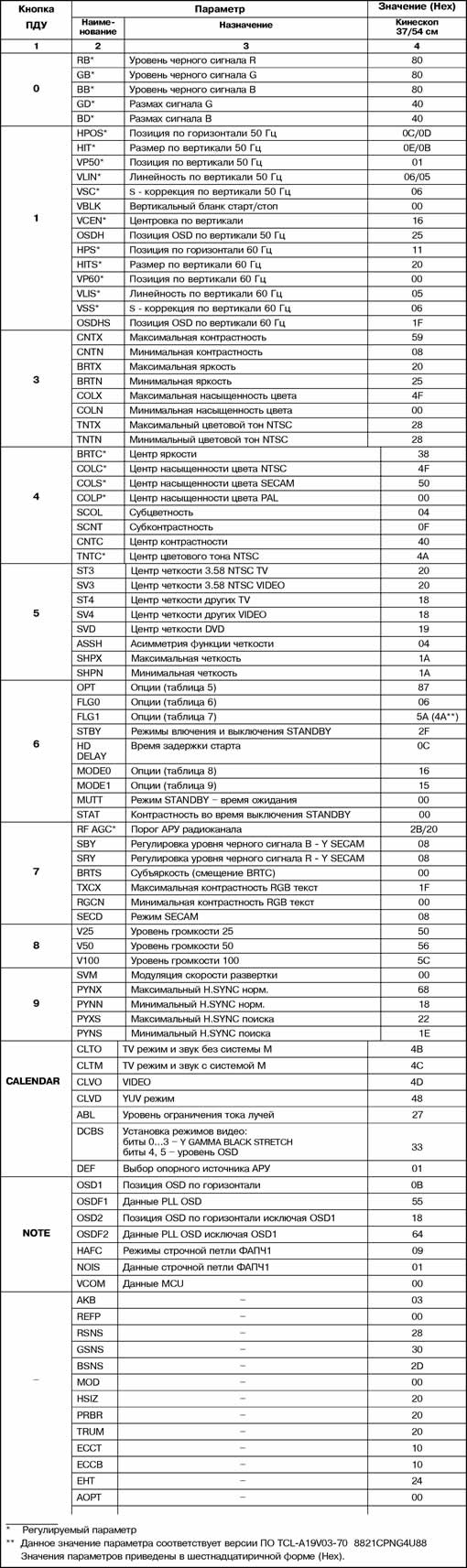

Таблица 4


Значения регулируемых параметров могут отличаться от начальных установок в зависимости от настройки под конкретный тип кинескопа.

В опционных байтах, вызываемых кнопкой 6 (таблицы 5...9), первый знак (цифра или буква) соответствует двоичному числу, образованному четырьмя старшими битами (биты 4...7), а второй знак - двоичному числу, образованному четырьмя младшими битами (биты 0...4). При изменении значения каждого бита опционного байта изменяются соответствующие функциональные возможности телевизора.

Таблица 5, 6, 7, 8, 9


Регулирование и настройка сервиса Horizont 34EF07, Horizont 34E07

Регулировка ускоряющего напряжения

Подать на вход телевизора сигнал "Цветные полосы".

Установить режим изображения СТАНДАРТ. Установить регулировку ЦВЕТ основного меню в минимальное положение.

Войти в режим сервисного меню в соответствии с 3.6.2. Нажать кнопку "MUTE" пульта ДУ и экран станет темным с горизонтальной светлой линией в центре (или без линии).

Установить регулировкой ускоряющего напряжения минимальную интенсивность слабого свечения горизонтальной линии. Нажать кнопку "MUTE" для выхода из режима регулировки ускоряющего напряжения.

Для выхода из сервисного меню необходимо нажать кнопку "STANDBY" ("(!)") переключения в дежурный режим.

Регулировка параметров геометрии по вертикали

Подать сигнал "УЭИТ" или сигнал "Сетчатое поле" стандарта разложения 50 Гц.

Выбрать режим изображения СТАНДАРТ. Подстроить, при необходимости, параметры яркости и контрастности для получения нормального изображения испытательного сигнала.

Войти в режим сервисного меню. Нажать кнопку "1" пульта ДУ и на экране появится группа параметров геометрии по вертикали.

Нажатием кнопок «Р+» (вверх) и «Р-» (вниз) последовательно выбирая приведенные ниже параметры и изменяя значения кнопками «V-» (влево), «V+» (вправо) провести регулировку следующих параметров развертки под конкретный кинескоп:

HIT - размер по вертикали 50 Гц;
VP50 - позиция по вертикали 50 Гц;
VLIN - линейность по вертикали 50 Гц;
VSC - S - коррекция по вертикали 50 Гц.
VCEN - центровка по вертикали 50 Гц;

Провести аналогичные регулировки следующих параметров для стандарта разложения 60 Гц (стандарт NTSC-M), подав соответствующий сигнал:
HITS - размер по вертикали 60 Гц;
VP60 - позиция по вертикали 60 Гц;
VLIS - линейность по вертикали 60 Гц;
VSS - S - коррекция по вертикали 60 Гц.
VCENS - центровка по вертикали 60 Гц.
Нажать кнопку "2" пульта ДУ и на экране появится группа параметров геометрии по горизонтали.
HPOS - позиция по горизонтали 50 Гц;
DPC - коррекция параболы 50 Гц;
KEY - коррекция трапеции 50 Гц;
WID - размер по горизонтали 50 Гц;
ЕССТ - коррекция верхних углов 50 Гц;
ЕССВ - коррекция нижних углов 50 Гц;
VENT - стабилизация размера по вертикали 50 Гц;
HENT - стабилизация размера по горизонтали 50 Гц.
Регулировка стабилизации размеров по горизонтали и вертикали осуществляется изменением параметров HENT и VEHT до тех пор пока нестабильность размеров изображения от изменения тока лучей (при регулировке контрастности и яркости) не станет минимальной.

Провести аналогичные регулировки следующих параметров для стандарта разложения 60 Гц (стандарт NTSC-M), подав соответствующий сигнал:
HPS - позиция по горизонтали 60 Гц;
DPCS - коррекция параболы 60 Гц;
KEYS - коррекция трапеции 60 Гц;
WIDS - размер по горизонтали 60 Гц;
ECCTS - коррекция верхних углов 60 Гц;
ECCBS - коррекция нижних углов 60 Гц;
VENTS - стабилизация размера по вертикали 60 Гц;
HENTS - стабилизация размера по горизонтали 60 Гц.

Регулировка порога АРУ, цветности, яркости и баланса белого

Подать на антенный вход телевизора в режиме TV сигнал "Цветные полосы" системы SECAM уровня 60 дБ/мкВ (1 мВ). Установить режим изображения СТАНДАРТ. Войти в режим сервисного меню и нажать кнопку "7" пульта ДУ. Выбрать параметр RF AGC и регулировать его до момента пропадания на экране шума типа "снег".

При необходимости, отрегулировать оптимальный цвет цветных полос изменением в небольших пределах значений параметров SBY и SRY.

Выйти из сервисного меню. Установить регулировку ЦВЕТ основного меню в минимальное положение и проверить отсутствие шума на экране. При наличии шума на серой шкале повторить регулировку порога АРУ.

Установить на данном сигнале 50% ЯРКОСТЬ в основном меню.

Войти в режим сервисного меню.

Нажать кнопку "7" пульта ДУ и выбрать параметр BRTS. Регулировать данный параметр необходимо до тех пор пока две самые темные полосы восьми градационной шкалы не станут различимы.

Оценить визуально баланс белого. При необходимости, произвести подрегулировку баланса белого. Для этого в режиме сервисного меню нажать кнопку "0" пульта ДУ и на экране телевизора появится группа параметров для регулировки баланса белого. Значение параметра RB должно быть установлено равным 80. Регулируя в небольших пределах уровни черного в выходных G, В сигналах изменением значений параметров GB, ВВ и размахи сигналов G, В изменением параметров GD, BD осуществить подстройку баланса белого.

Остальные параметры устанавливаются по умолчанию и не регулируются.

Проверка установки параметров сервисного меню по умолчанию

Войти в режим D сервисного меню и, последовательно нажимая кнопки «Р+» («Р-») и переключая параметры по кольцу вверх (вниз) или нажимая соответствующие цифровые и функциональные кнопки ПДУ и выбирая группы параметров, проверить установки и значения параметров по умолчанию в соответствии с приведенными в таблице 10.

Таблица 10


Значения регулируемых параметров могут отличаться от начальных установок в зависимости от настройки под конкретный тип кинескопа.
