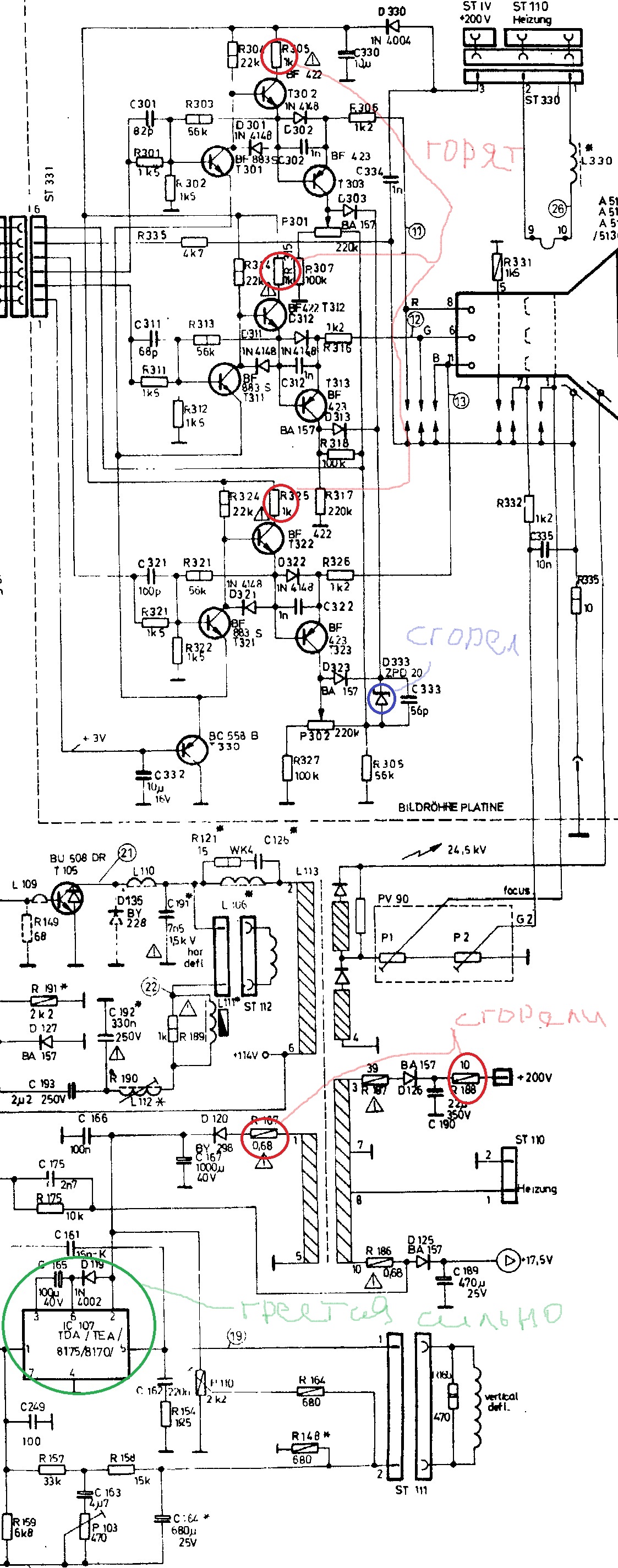

здравствуйте проблема такая телик waltham wt 821 пробит транзистор на защите после замены поработал телик около двух минут и стал пробивать на массу тдкс при осмотре обнаружились трещины на корпусе купил другой при включении показывал белый экран на плате кинескопа обнаружил что сгорели три сопротивления каждый один ком и также стабилитрон и греется сильно tea8170! заменил их! кроме микрухи tea8170 ! все равно горят сопротивления! стал грешить на строчник tea8170 так как сильно греется заменил на 8172tda! сопротивления также горят микруха не греется!можно ли менять ити микрухи или надо переделать для 8172tda и могут из-за строчника гореть эти сопротивления???я тока начинающий радиолюбитель обьясните как более понятно да еше вывод где +200 вольт показывает +220 это допустимо? СХЕМУ ПРИЛАГАЮ
Состав: Состав: - процессор SAA1293A-06, память MDA2062, ИП TDA4601, BU508A, PAL-Secam TDA4556, видео TDA3506, TEA2029CV, КР TEA8170, УНЧ TDA2006, УПЧИ TBA120U, коммутатор TDA5850, ТДКС DST286B243, HOT BU508D.
купил запчасти
спасибо за помощь купил запчастей седня поменял транзисторы 422 и 423 на кинескопе и вс556в на него шло +12 вместо +3 вольта из-за пробитого вс558в также рядом полетел диод д129 1N414а теперь экран с горизонтальной полоской! она реагирует на регулировку фокуса(немного раздвигается и сужается) а также screen полоса меняет цвет синий зеленый красный.старая tda8170 продолжает греться за минуту разогрев до обжига пальцев! менял на tda8170 и tda8172 они не греются но экран также с полосой заменил кондер 40в на 1000мкф какие есть теперь предложения что может быть? схема.jpg
отдельное спасибо aze1959 что был со мной до победного конца!
- если остальные напряжения, формируемые из ИОХ в норме, то ОК (проверить В+ и накал - этого достаточно будет для достоверности).
Приведи режимы на электродах кинескопа и на входах RGB на ПК!
- Screen выставлено?
ну скажем обвязку к строчнику проверю но с чего резисторы горят? все транзисторы прозвонил на плате кинескопа порядок!
- а ты закон Ома вспомни и Джоуля-Ленца ...
ВУ у тебя открыты!
резистор горит по причине большого тока через него протекающего. Это или напряжение больше чем надо или нагрузка меньше. Обрати внимание на 220 в вместо 200. у тебя скорее всего ИП выдаёт повышенное напряжение.
схема http://www.tvservice.org/node/283 В первичке ИП замени мелкие литы и подстроечником P101 выстави B+ 115вольт.
"...Обрати внимание на 220 в вместо 200..." - и из-за этого будет гореть? Да у него измерения Uву в пределах допуска тестера + батарейку сменить можно ... мало ли ... цифровые сразу завышать будут.
Гореть из разницы в 10% не будет Потому что уже сгорело до этого
Но тут несколько иное, если на 10% напряжение с ИП завышено это уже непорядок. И нужно начинать с ремонта ИП и установки В+. А ты предлагаешь наоборот, сначала отремонтировать СР и другие блоки, а затем заняться ИП?
Телевизору сколько годков? В жизнь не поверю что все литы в отличном состоянии...
спасибо за помощь купил запчастей седня поменял транзисторы 422 и 423 на кинескопе и вс556в на него шло +12 вместо +3 вольта из-за пробитого вс558в также рядом полетел диод д129 1N414а теперь экран с горизонтальной полоской! она реагирует на регулировку фокуса(немного раздвигается и сужается) а также screen полоса меняет цвет синий зеленый красный.старая tda8170 продолжает греться за минуту разогрев до обжига пальцев! менял на tda8170 и tda8172 они не греются но экран также с полосой заменил кондер 40в на 1000мкф какие есть теперь предложения что может быть?
Ребята, давайте жить дружно. :lol: Приступать к ремонту блока питания в конце темы и в конце ремонта - это поистине грандиозно! :lol: Здесь я согласен с KRAB, пускай он и советует некоторым измерять закон Ома осциллографом. Строку осциллографом. А также при устойчивой графике на кине - пощупать осциллографом кварц, SC, SSC, забыл о КГИ... KRAB, пожалуйста, не обижайтесь. Люди понимают многое дословно. Тогда уж пишите о делителях 1:100; 1:1000 таких советов. Что касается темы, то далее - всегда веселее. Насколько знаю, 8170,72,75 давно не выпускают и пудрят то, что Вы хотите или позволяете. А ещё дальше... замкнутый кинескоп будет достойным новогодним подарком. Впрочем, сам стараюсь бороться до последнего. :lol:
Наоборот, если бы ты посидел и Почитал в инете инфу по этим тв и этой микросхеме, то давно бы сделал его уже и в голове остались бы знания, а так....
