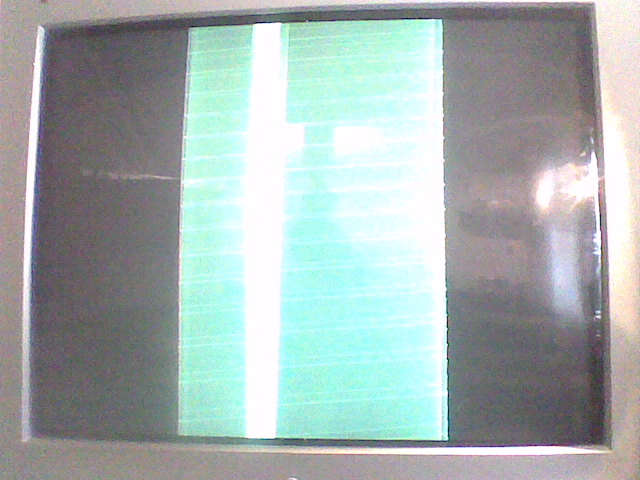

LG RT-21CA70M Состав: TDA9381PS/N2/3I0792, память 24С16А, кадрова LA7840, звук TDA2006, БП STR F6654. Проблема: ТВ поступил с пробитым НОТ(ТТ2140). В место него установил BUH315D, ТВ заработал(эсть высокое, увидел накал) но через несколько секунд пробился BUH315D( на ощуп сильно нагрелся). Заказал и установил ТТ2140. При кратковременом включении(с запуском СР) сильно греется но из строя не выходит. Подбросил КТ846+диод(резистор47(Ом) БЭ установлен на плате). КТ846 не греется, появился растр но сжат по горизонтали с ЛОХ и подергивается. Накал тоже как бы "пульсирует". Фото прилагаю. Все електролиты по вторичке БП проверил, С403 колектора проверил(для гарантии подкидывал другой), ОС отключал и подпаивал другую, ТДКС проверял с помощю БП-3-3(вроде норма),ТМС подкидывал транзистор перед ним(С2331) тоже на КТ940. Подпаяная паралельно 100Мк*160V лампочко 40ват(при работающей СР) моргает, при откючении СР горит нормально, нопряжение около 120V. Вчом может быть причина, или всетаки ТДКС? ФОТО004.jpg
27/11/2009 - 09:54
Шасси MC-019A схема и сервис LG CT-21Q66 chassis MC-019A.zip
Прикрепленные файлы:
С806 проверь С801 замени. Отключи СР и включи вместо неё лампу на 100 ватт.
С806 проверил С801 заменил. Результат тодже. Отключил СР(отпаял "Б"зу КТ846) и подключил паралельно С820(на схеме 220Мк*160V а на плате 100Мк*160V) лампу 100ват - горит нормально(напряжение на С820 114V). При подключении СР "Б" лампочка начинаэт моргать с частотой приблезительно 0.5 - 1 Герц. (картинка на фото тоже моргает!)
поставь НОТ из D1555,1554,1556. у тебя или тдкс или нагрузка в его вторичных цепях. отцепляй поочерёдно нагрузку.
Скорее всего ТДКС, 6006Е в период гарантии массово летели вместе с НОТ
Установил D154, результат тодже. По очереди отключал нагрузки от ТДКС. Отключив 14V (питаниэ кадровой микросхемы LA7840) СР запустилась, D154 не нагреваэтся, лампа 100W подключена паралельно С820 горит без мерцаний. Подключил нагрузку обратно и выпаял микросхему, тоже работа СР нормальна. Заказал LA7840 - завтра должны привезти.
То, что нарисовано на картине в начале темы явно не из области заказа на завтра. Отклоняла, кондёры в строке, сам ТДКС. Разумеется, если дело не в питающих и исходящих напряжениях с последнего.
проверь цепь R301 и C301. Если кондюк в обрыве микросхема возбуждается...
Raketa прав!! Цепь R301(проверил), C301(заменил). LA7840 заменил(новая). Результатат тодже! При отключении +14в с ТДКС горизонтальная полоса, но шыреной(по строкам) как на фото. Замеры напряжений: питание СР 115V . На выводах ТДКС(на електролитах), в скобках как указано на схеме. С446(+14V) +12V, C443(-14V) -12V, C444(+195V) +155V. При отключении +14V D154 всеравно греется, но намного дольше. Отключение -14V (тоже питание кадровой) ни чего не дает( быстро греется НОТ...........). Эсть возможность сегодня до 12ти часов утра заказать ТДКС (иначе нужно ждать две недели) но сомневаюсь. Что ищо посоветуэте?
Эксперименты с теле достаточно жестоки. Если он ещё в рабочем состоянии, рекомендую. 1) нельзя от кадры отключать плюс или минус, так она однозначно не выживет. Отключайте и то, и другое; 2) Нравится красивая полоса? Лучше снимите накал или ускорялку; 3) D1555 Вы вряд ли найдёте качественные, и в строку лучше поставить D2499 или S2055 всего чуть дороже; 4) о "массовых" неисправностях неуместно думать, имея конкретику - теле стартует, B+ в норме, защита не срабатывает, греется, а не пробивается транзистор - всё-таки 80%, что замкнута огклоняла, и 20%, что замкнут трансформатор. С чего начнёте - решайте сами и не уродуйте хороший телевизор.
