может где то соплю повесил. а может и микруха бракованная. А может и позистор "убился"-это бывает. Вместо предохранителя припаяй лампу на 150-200 ватт. Включи и посмотри где садит. Отпаяй позистор, может дело в нём.
Да, это я опять промахнулся...
В общем, предохранитель больше не сгорает, всё стало как и было. (Может, где-то с платы спирт насухо не стёр).
Сегодня разбирался с контроллером питания, в смысле PDF на семейство нашёл. Завтра на работе попробую посмотреть осциллографом все его ноги, может по ним пойму, что происходит.
Вот какая картина маслом получается:
Контакт 4 IC801 : напряжение 9,5 - 10,5В (плавает с периодом 80мс) напоминает огибающую пачек с ШИМ.
Ключ нарезает на ТПИ пачки импульсов 20 кГц с периодом следования пачек 80мс.
По вторичке:
U1 = 5,85В постоянное.
В+ имеет пилообразную форму (Т=80мс). Как будто в цепи следования импульсов имеется последовательно включенная ёмкость. Амплитуда 40В. Картина на следующей странице.
(В+ сейчас нагружена только лампочкой 40Вт)
U3 (судя по маркировке на схеме эта цепь должна быть 15В) 3,4В постоянное.
В цепи светодиода оптрона постоянное напряжение, падение 1В. На выходе (на эмиттере фототранзистора) что-то вроде ТТЛ-импульсов (ампл. 4В, дно 1В), повторяющие форму дрейфа напряжения 4-го вывода IC801. Т.е. транзистор работает подобно гистерезисному элементу.
На транзисторах Q857, Q852 - нули.
На транзисторах Q870, Q871 - нули. Стаб D856 звонится как диод.
Лёд тронулся - нашёл причину затыка источника - КЗ в фотоприёмнике.
Сейчас ТВ запускается на лампу на пару секунд, затем уходит в защиту (наверное).
СИД моргает красным с частотой 1 мырг где-то в 3-5 секунд.
(Сейчас HOT выпаян).
может где то соплю повесил. а может и микруха бракованная. А может и позистор "убился"-это бывает. Вместо предохранителя припаяй лампу на 150-200 ватт. Включи и посмотри где садит. Отпаяй позистор, может дело в нём.
Позистор вряд-ли, в данный момент петля, как и всё остальное, отключена от платы.
и что? петля может быть отключена а в позисторе короткое. И что произойдёт?
Да, это я опять промахнулся...
В общем, предохранитель больше не сгорает, всё стало как и было. (Может, где-то с платы спирт насухо не стёр).
Сегодня разбирался с контроллером питания, в смысле PDF на семейство нашёл. Завтра на работе попробую посмотреть осциллографом все его ноги, может по ним пойму, что происходит.
Вот какая картина маслом получается:
Контакт 4 IC801 : напряжение 9,5 - 10,5В (плавает с периодом 80мс) напоминает огибающую пачек с ШИМ.
Ключ нарезает на ТПИ пачки импульсов 20 кГц с периодом следования пачек 80мс.
По вторичке:
U1 = 5,85В постоянное.
В+ имеет пилообразную форму (Т=80мс). Как будто в цепи следования импульсов имеется последовательно включенная ёмкость. Амплитуда 40В. Картина на следующей странице.
(В+ сейчас нагружена только лампочкой 40Вт)
U3 (судя по маркировке на схеме эта цепь должна быть 15В) 3,4В постоянное.
В цепи светодиода оптрона постоянное напряжение, падение 1В. На выходе (на эмиттере фототранзистора) что-то вроде ТТЛ-импульсов (ампл. 4В, дно 1В), повторяющие форму дрейфа напряжения 4-го вывода IC801. Т.е. транзистор работает подобно гистерезисному элементу.
На транзисторах Q857, Q852 - нули.
На транзисторах Q870, Q871 - нули. Стаб D856 звонится как диод.

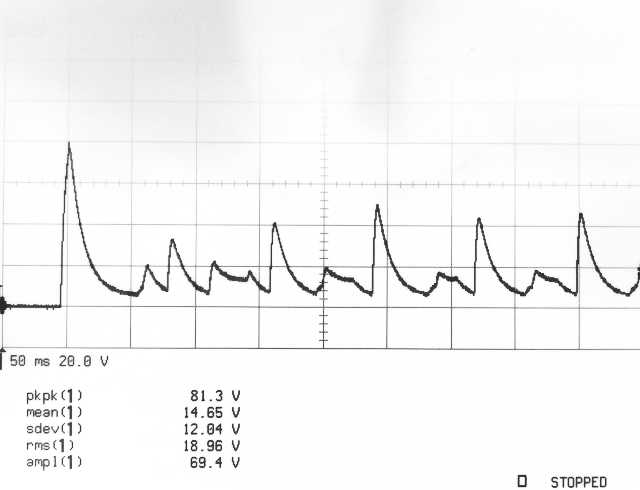

В+ во время запуска: B_plus-zapusk_.jpg
Прикрепленные файлы:
Боюсь что только методом "бульдозера" можно найти дефект. Не исключено что в ТПИ-витковое.
Лёд тронулся - нашёл причину затыка источника - КЗ в фотоприёмнике.
Сейчас ТВ запускается на лампу на пару секунд, затем уходит в защиту (наверное).
СИД моргает красным с частотой 1 мырг где-то в 3-5 секунд.
(Сейчас HOT выпаян).
