HORIZONT 37CTV-730-i Состав: TDA9351PS/N2/1I0761, звук ILA7056B, кадрова ILA8356, блок пит. US3842B, P4NK60, тюнер KS-H-144 OA. По словам клиента сначала пропало изображение на TV каналах, затем и от DVD, звук остался.... Включил ТВ (без антенны) - растра нет, графики тоже. Но иногда при включении или выключении с пульта на пол секунды появлялся синий экран с отсчетом времени до ОТКЛ. При измерении питающих напряжений соскочил щуп и в место 3.3в на проц. попало 7в. Процессор вышел со строя (КЗ по 3.3в). Заказал новый . Привезли: TDA9351PS/N2/1I0981 . Установил - эффект тот же что и сначала. Нашел в интернете прошивку на ВИТЯЗЬ(модель не помню) но проц. идентичный оригиналу. Появился растр, графика(все настройки, русский язык). Нет настройки на каналы(поиск включается. диапазоны все есть), и с видео входа сигнал тоже не идет. Подскажите в чем может быть проблема? Может нужна прошивка на .........N2/1I0981?
06/10/2009 - 22:36
В этих тв используется разный тип тюнера.Вам нужно найти сервис мануал, в нём расписаны все опции. Далее войти в сервисный режим и скоректировать опции тюнера и "ав" входов.Можно так-же попробовать на старой прошивке войти в сервис и прописать 0 в опции EVG. Нашёл читайте! Удачи!
http://www.qrz.ru/schemes/detail/3381.html
схема CTV730.zip
Прикрепленные файлы:
сервис сервис.rar
Прикрепленные файлы:

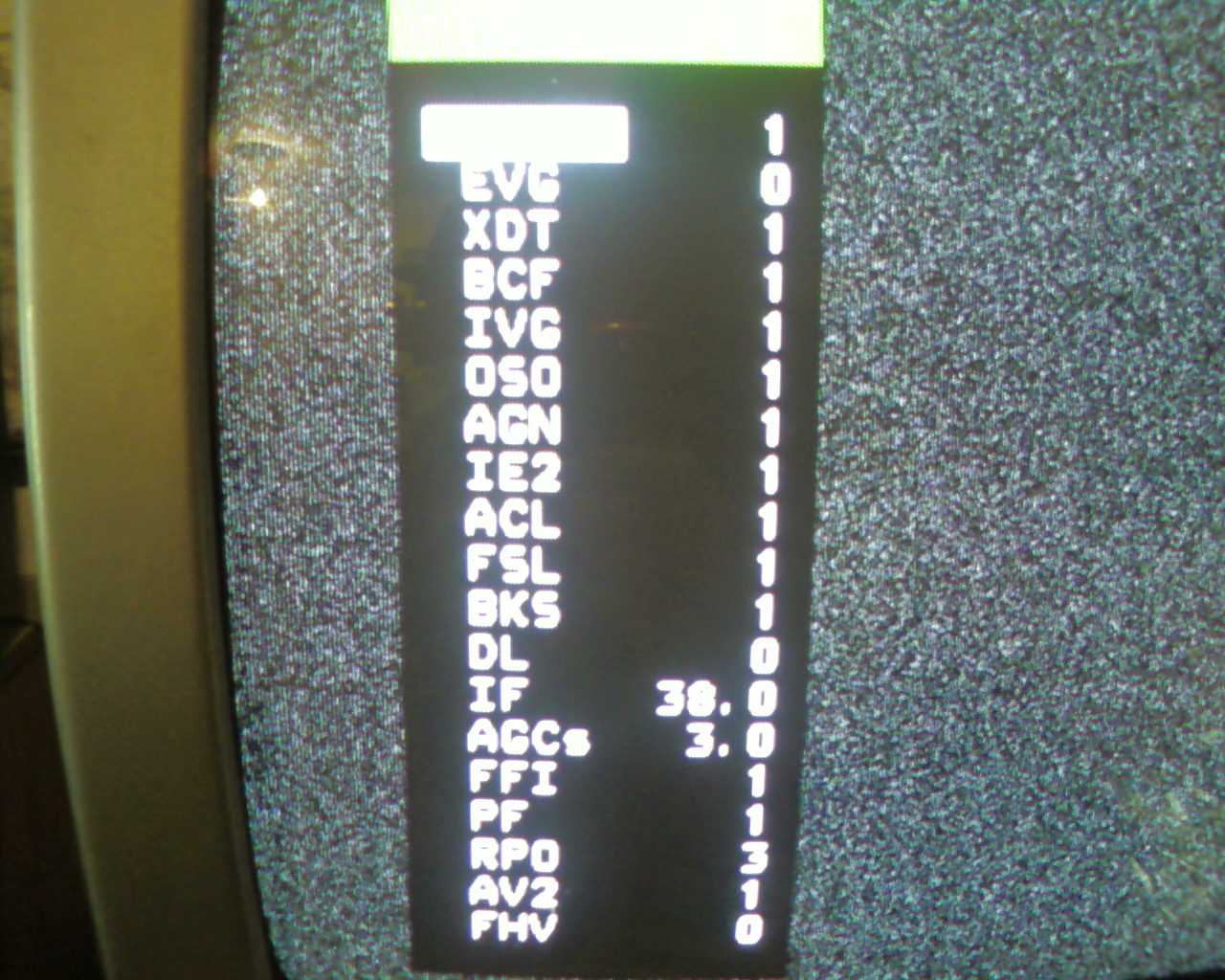

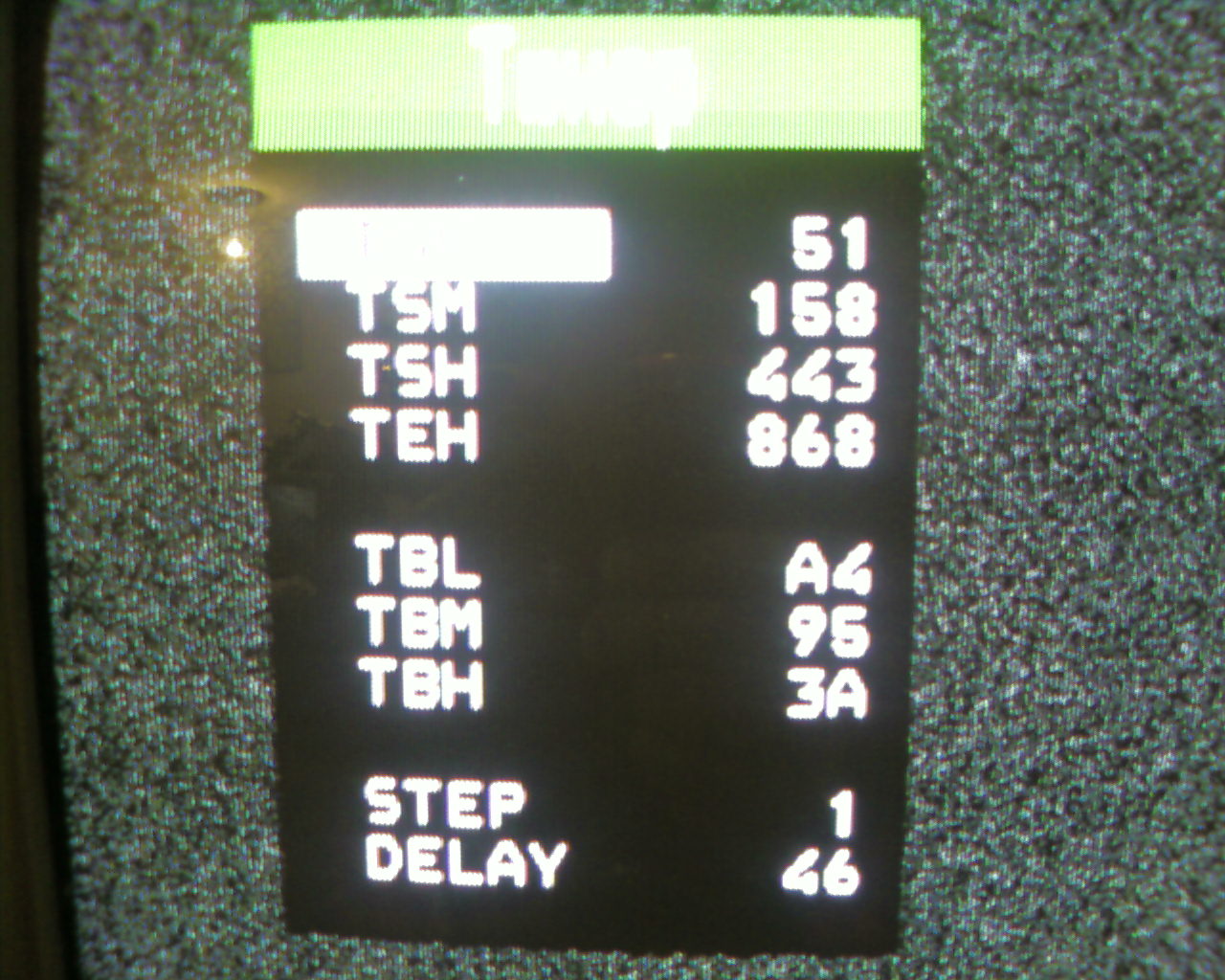

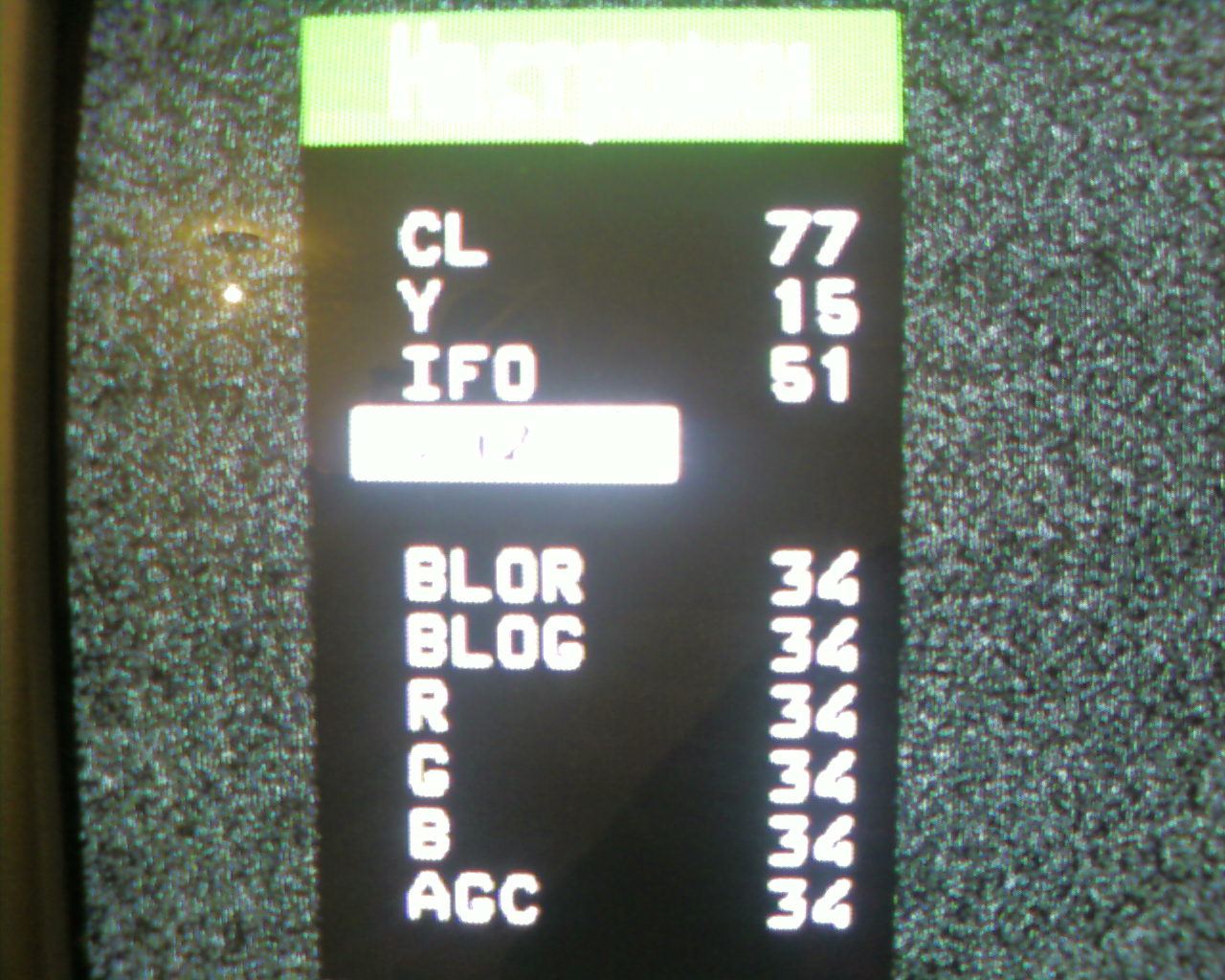

На старой прошивке вошел в сервис. В опции EVG установил 0. Экран стал синим с отсчетом времени. Меню настроек есть, настройка на каналы производится, но каналы не настраиваются, с AV входа тоже пусто. Вход в сервис: (M) (OK) (Mute) (Pover). Фото в сервисе "Техно-Меню" прилагаю(без геометрии) Photo-0092.jpg Photo-0091.jpg Photo-0090.jpg
Прикрепленные файлы:
понятно. ставь другую память и выставляй опции по этому техноменю (геометрию и баланс регулируй по своему телевизору ) ПРОЧИТАЙ ВНИМАТЕЛЬНО! Сервис этого горизонта прост как трёхлинейная винтовка. 730.rar
Прикрепленные файлы:
Выставил опции в Техно-Меню по вложению " aze1959 » Вчера, 13:41". Результат тот же. Но поскольку в данном TV установлен тюнер KS-H-144OA решил попробовать поставить опции для тюнера KSH-134(из того же вложения). TV заработал, все в норме. С AV норма (скарт не пробовал, попробую завтра. Думаю проблем не будет) (до установок опций в Техно-Меню; было AV1 и AV2 а сейчас только AV). Всем большое СПАСИБО!!!!! Завтра еще все проверю и отпишу!
Опция переключения AV -....AV2...... А сервис кода для KSH-134 и KSH-144 один в один.
Все в норме. ТВ работает нормально (AV есть, скарт также). Еще раз всем большое СПАСИБО и отдельно для "aze1959". Как отметить тему РЕШЕННОЙ?
Отредактируйте первый пост, добавив в конце названия темы [Решено]
Глупо смотрелось, убрал.
Будем ремонтировать или пусть работает?
