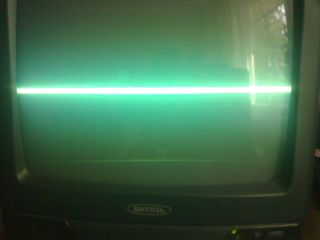

В чем может быть причина?Посередине узкая зеленая полоса,замена tda 3654,vd 12 ни к чему не привела. DSC00269.JPG
02/07/2009 - 18:25
В чем может быть причина?Посередине узкая зеленая полоса,замена tda 3654,vd 12 ни к чему не привела. DSC00269.JPG
Отсутствует кадровая развертка,сначало нужно проверить на наличие трещин,в норме ли питающие напряжения ,проверить обвязку,литы заменой,ОСу на обрыв ;)Схема имеется :?:Вот посмотри вложения ,качество не очень ;)Долго тв с такой поломкой не гоняй кинес выжжешь. Схемы тв.rar
Прикрепленные файлы:
Питание на tda 3654
На схеме
1-(IN)1.5v
3-(SW)1,4v
5-(OUT)13v
6-(VF)26v
7-(G)0,8v
8-(FG)3,9v
9-(VCC)26v
У меня
1-2,3v
3-1,6v
5-13v
6-22v
7-4,42v
8-0,01v
9-23v
До этого стояла ILA3654Q.
Верно birluk подметил про кинескоп, приберите ускоряющее напряжение временно.
Может унего вообше кадровый импульс пропал? Тут нужен ОСЦ сигнал запуска померить
Не знать-не стыдно,стыдно не учится!
Проверить R159
R 159-15 кОм, обрыва нет,при включении с него идет 120В. Сегодня поменял литы и пару резисторов,все равно как было
так все и осталось.А мультиметром я смогу сигнал запуска померить?
Сигнал нет, не сможете,литы поменял (какие где) а с резисторами что, обрыв,увеличение номинала :?:Описывайте проделаную работу,обрыв ОСы,результаты внешнего осмотра и тд
C 71-74, R 159, R 79. Схема Витязь 37ТЦ.rar
Прикрепленные файлы:
Чего то кажется проблема в эл литах,если нет ESR метра, менять по очереди С71,С74, C81 не забудь,ОС не в обрыве :?:На будущее проверь переменники в Витязях они часто "шуршат".
