Замена транзистора C3807

18 posts / 0 новых
Последнее сообщение
birluk аватар
Не в сети
Крымчанин
Регистрация: 19/05/09
Сообщения: 1525

Re: Замена транзистора C3807

Схему нашел,в какой цепи транзюк стоит :?:

Никнейм birluk зарегистрирован!

petrovich-mina аватар
Не в сети
Регистрация: 04/05/09
Сообщения: 13

Re: Замена транзистора C3807

В первичной цепи блок питания

birluk аватар
Не в сети
Крымчанин
Регистрация: 19/05/09
Сообщения: 1525

Re: Замена транзистора C3807
"petrovich-mina" писал(а):

почему горит D1710 может сопротивление поставил меньше 5Вт 8Ом на 5 Ом

По схеме вижу R504=68Ом,R502=1,8Ом,R1524=27Ом,какие 8ом на 5Ом :?:

Никнейм birluk зарегистрирован!

petrovich-mina аватар
Не в сети
Регистрация: 04/05/09
Сообщения: 13

Re: Замена транзистора C3807

огледелся большое спасибо если я поставил больше сопротивление 502 может транзистор гореть

birluk аватар
Не в сети
Крымчанин
Регистрация: 19/05/09
Сообщения: 1525

Re: Замена транзистора C3807
"petrovich-mina" писал(а):

огледелся большое спасибо если я поставил больше сопротивление 502 может транзистор гореть

R502=1.8 Ом 5 Вт Подмигиваю

Никнейм birluk зарегистрирован!

rx3br аватар
Не в сети
Регистрация: 31/10/08
Сообщения: 228

Re: Замена транзистора C3807

То, что ставите R502 1,8 Ом на 5 Ом транзистор V1513 от этого не будет гореть. R502 здесь не причем. Опишите проблему, что происходит при включении телевизора? Сгорает ли предохранитель? Прозвоните сетевой мост VD503-VD506. Прозвоните диоды VD1514-VD1519. Как ведет себя индикатор дежурного режима при включении? А то у вас какие-то непонятные движения вокруг R502. Чем заменить транзистор С3807 вам админ подсказал, оказывается у вас еще горит V1513, его тоже надо менять?

z205 аватар
Не в сети
Регистрация: 29/06/13
Сообщения: 1

Re: Замена транзистора C3807

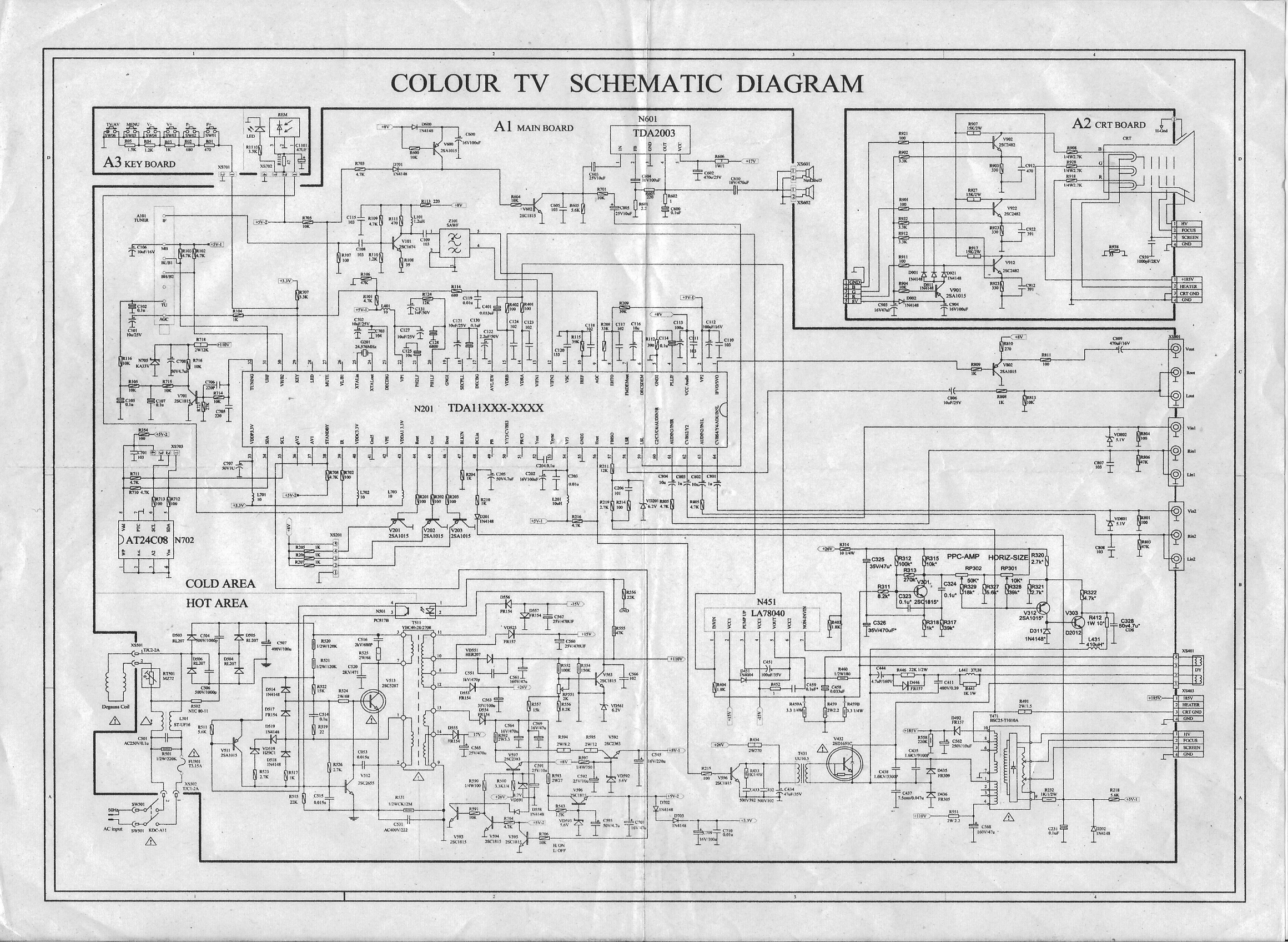

Cхема ТВ Elit

Прикрепленные файлы:
