ТВ Hitachi CMT – 2141 (вакуумная трубка). РЕШЕНО.

Уважаемые технари!

Я хоть и электронщик, но в ТВ не очень.
Поэтому я прошу дать мне консультацию по ТВ Hitachi CMT – 2141 (вакуумная трубка). Куплен в 1989 году. На корпусе дано название G9J (материнки ?????), но внутри находится плата G7PN24 – на ней так написано. При продаже дали схему, она без номера шасси, но несколько отлична от материнки, которая стоит в ТВ.
Вопросы:

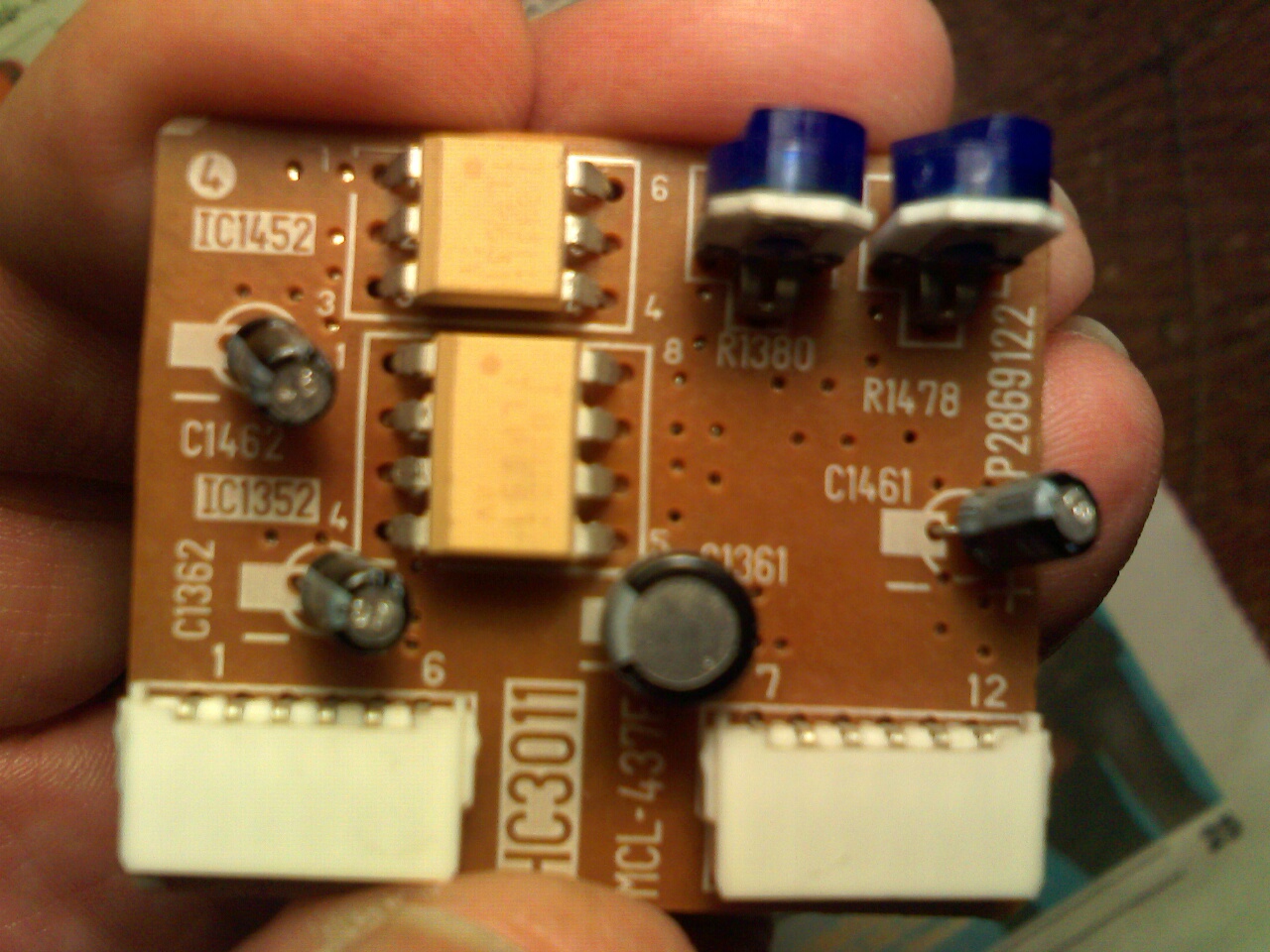

1) Перестали работать НЧ-входы-выходы. На этом шасси на входах-выходах по ТВ НЧ (VIDEO IN, VIDEO OUT, AUDIO IN, AUDIO OUT) стоят две субплаты: HC3002 и HC3011 (Рис. 1 и 3). На них стоят оптроны (TLP631 и TLP651 – по одной на каждой плате, оранжевые) и др. SMD-компоненты. Скорее всего это развязка по напряжению + усилитель. На Рис.5 изображён трансформатор T 1301, от которого (через выпрямитель) питаются левые (по схеме) части плат HC3002 и HC3011. Какое напряжение на выходе этого выпрямителя????? На какое напряжение рассчитан стабилитрон? Тип не указан на схеме, а на самом диоде (сгорел) нет никакой маркировки. Самый надёжный вариант – это померить на работающем ТВ или прочитать это из сервисной книги.
2) Какие пост. напряжения подводятся к правым частям этих субплат?
3) Где в Москве можно купить Service manual на обе эти платы и на материнку G7PN24?
4) Может быть у кого-то есть более подробные схемы субплат HC3002 и HC3011, с номиналами, с типами компонентов и всеми напряжениями + методика настройки?
5) Может быть у кого-то есть качественная схема материнки G7PN24? Желательно получить (купить) тот вариант, где в схеме есть транзисторы Q7011 и Q7012. В моём варианте схемы этих транзюков нет, а на плате они есть.

Заранее благодарен за Ваш подробный ответ. Рис. 5.jpg Рис. 3.jpg Рис. 1.jpg

Прикрепленные файлы:

grrd аватар
Не в сети
Регистрация: 27/04/08
Сообщения: 47

Re: ТВ Hitachi CMT – 2141 (вакуумная трубка).

Если что-то не объяснимо,это не значит ,что его нет... .

вип аватар
Не в сети
Регистрация: 27/01/09
Сообщения: 7

Re: ТВ Hitachi CMT – 2141 (вакуумная трубка).

спасибо тебе grrd. там всё очень некачественно, а мануала так и воще нет.
ну неужели нихто не подскажет? ну дялы!!!!!!!!!!!!!

admin аватар
Не в сети
Администратор
Регистрация: 19/09/08
Сообщения: 1701

Re: ТВ Hitachi CMT – 2141 (вакуумная трубка).

Попробуйте эту схему http://www.tvservice.org/node/414

вип аватар
Не в сети
Регистрация: 27/01/09
Сообщения: 7

Re: ТВ Hitachi CMT – 2141 (вакуумная трубка).

Спасибо, Admin!
Я скачал конешно, но материнка ДРУГАЯ.
Спасибо.

admin аватар
Не в сети
Администратор
Регистрация: 19/09/08
Сообщения: 1701

Re: ТВ Hitachi CMT – 2141 (вакуумная трубка).

Извиняюсь, ошибочка, я добавил схемку на шасси G7PN-26, к сожалению G7PN-24 нет в наличии...

вип аватар
Не в сети
Регистрация: 27/01/09
Сообщения: 7

Re: ТВ Hitachi CMT – 2141 (вакуумная трубка).

Не переживай, Admin!
Всяко быват.

вип аватар
Не в сети
Регистрация: 27/01/09
Сообщения: 7

Re: ТВ Hitachi CMT – 2141 (вакуумная трубка).

После ОЧЕНЬ долгих сомнений и мытарств было сделано следующее:
- оба субблока: все пайки заново пропаяны. В двухслойном монтаже в переходы из слоя в слой вставлены кусочки тонкого провода и всё пропаяно.
- в блоке SEKAM оказались вытекшими часть электролитов - заменены. Все пайки блока пропаяны заново.
- часть материнки, на которой находятся элементы питания субблоков (справа и слева от принц. схем субблоков, см. общую схему материнки)
заменены ВСЕ электролиты, стоящие в цепи питания субблоков.
- на материнке: пропаяны заново ВСЕ ПОДОЗРИТЕЛЬНЫЕ ПАЙКИ.
После этого всё заработало.
Правые и левые части субблоков питаются DC 12 v.
Проблема закрыта (хотя бы на пару-тройку лет.

В СТАРЫХ ТЕЛЕВИЗОРАХ СМОТРИТЕ СОСТОЯНИЕ ПАЕК !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Всем успехов.

kulibin аватар
Не в сети
Регистрация: 17/11/09
Сообщения: 4

Re: ТВ Hitachi CMT – 2141 (вакуумная трубка). РЕШЕНО.

Если ещё актуально, дайте ссылку на радиоканал этого ТВ. В моём случае он заменен схемой электроновской, при этом отсутствуют детали. Конечный деффект нет звукаю Заранее благодарю.

kulibin аватар
Не в сети
Регистрация: 17/11/09
Сообщения: 4

Re: ТВ Hitachi CMT – 2141 (вакуумная трубка). РЕШЕНО.

Тема закрыта, резистор питания УПЧЗ был подгоревший и поменял кондер.
