Горизонт 21А21 ШЦТ-739.
Кода-то родственник отдал в ремонт, сказал - не включается. попробовал включить, БП уходит в защиту щёлканьем. Оказался неисправен строчный транзистор VT700, транзистор в цепи ТМС VT702 и резистор 1ом R707 там же. Заменил их и ещё несколько сухих электролитов в цепи ШИМ и питании видеоусилителей. ТМС транзистор был какой-то в TO92 корпусе. Поставил КТ972Г. Также заменил EEPROM и инициализировал. Телевизор заработал. Все напряжения в норме, но появилась другая проблема. Подаю сигнал на AV с ТВ-бокса Mecool KM1 по композиту через SCART. Гнёзда на передней панели не работают. Видимо надо что-то поменять в настройках. Есть картинка и звук, но от звука на экране появляются помехи в виде горизонтальных полос, а в колонках "рычание", как от кадровой поверх звука.
Я надеюсь это не проц подгорел?
Видео работы телевизора:
https://www.youtube.com/watch?v=PrwoWpgVRN0
Видео работы телевизора и схема:
https://1drv.ms/u/s!AkluAabl87p4ivglzky6LCV66-F0Fg?e=bvS4W3
Процессор: TDA9381PS/N3/1/1803
Память: 24C08
ТДКС: BFC22-23/A
Тюнер: отклеилась наклейка
ШИМ: UC3844B
Кадровая: TDA8357J
Шасси: ШЦТ-739М2-10
ТПИ-670-7
Вряд ли.
Надо бы их написать и пояснить, какие это "все". На сетевом лите, пит. ВУ, кадров тоже надо.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
VD808 - 13.7В
VD809 - 105В
VD811 - 11.16В
DA801 - 7.9В
DA802 - 3.28В
DA803 - 5В
Видеоусилители - 180В
Да, немного занижено, но я подстроечник в блоке питания не крутил. Сигнала на экране не было. Только синий экран.
Напряжения на выводах кадровой:
1 - 1В
2 - 0,9В
3 - 12,5В
4 - 6,3В
5 - 0В
6 - 41,4В
7 - 6,55В
8 - 0,2В
9 - 6,7В
Прикрепленные файлы:
Первым делом вот это:
лит подставить, посмотреть... ну и
хоть ты его и не озвучил, тоже лит подставить, посмотреть изменения.
Что то много, тоже лит попробуй... но в этих не удивительно, пихали туда всякое, у меня раз даже 60 было, дохли микры от каждого чиха, пришлось противофазу на керне ТДКС мотать.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Минздрав, в общем странно, конечно, но когда я заменил С723, то горизонтальные полосы ушли, а кадровый пердёж уже заметно тише, хоть и не исчез совсем. не совсем понимаю причём тут этот конденсатор... ESR старого был 4,7ома. у нового в 2 раза меньше.
Напряжение на видеоусилителях теперь 181В. В+ осталось прежним 105В.
Во всех конденсаторах блока питания, кадровой и ТДКС ESR не превышает 0,5ома.

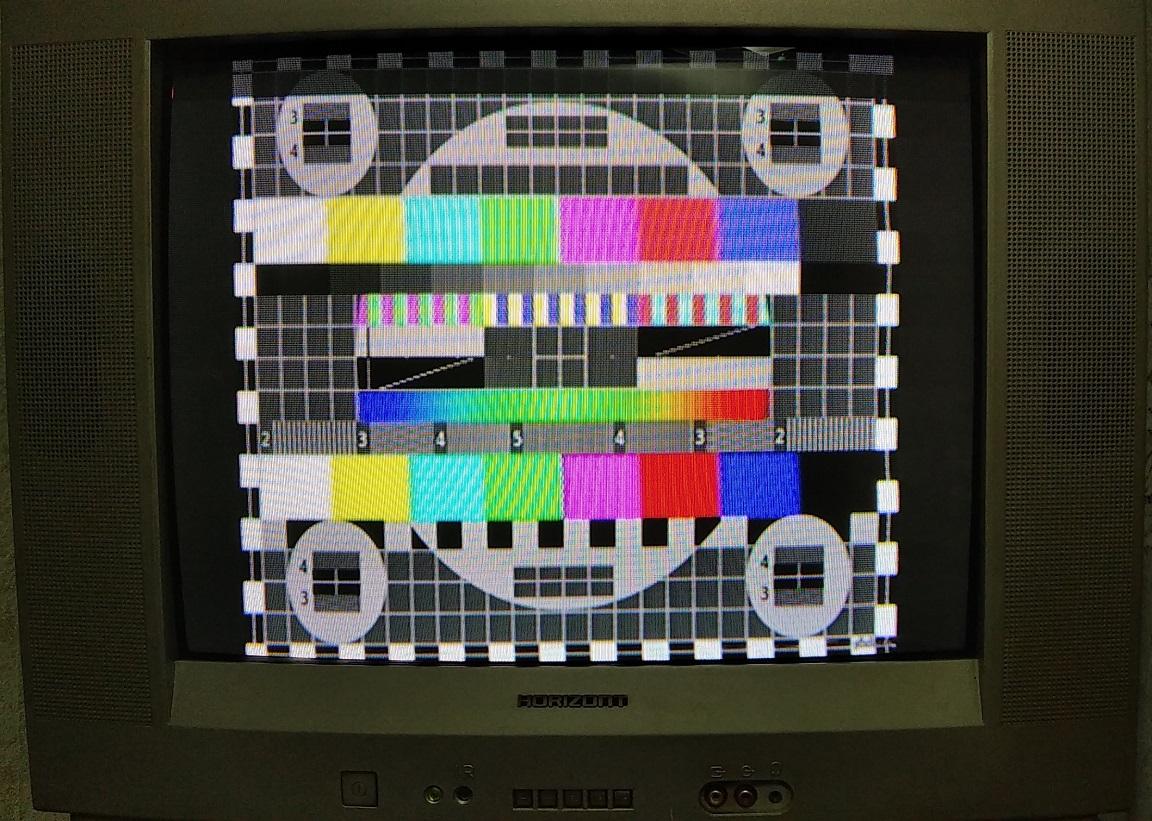

осталось только победить небольшое сужение с левого бока к правому + в момент отключения телевизора в дежурный режим на мгновение появляются линии обратного хода и телевизор отключается.
тёмная полоса на картинке это из-за ТВ бокса.
Прикрепленные файлы:
Вот и хорошо.
Это ремонт, можно продолжать таким же образом - подстановками.
Я не знаю, где это, кто это и что это.
А я совсем.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
это конденсатор питания видеоусилителей. только этот стоит на основной плате. в первом посте я выкладывал схему.
Прикрепленные файлы:
Чего ж тут не понять? Питание ВУ лучше стало...
Вообще всё, что ты описал - проблемы КЭ, лучше всего их подставлять заведомо исправные и смотреть на результат.
Забей, значит эта схема так работает... У меня на кухне Филипс ажник с 1997 года, тоже так выключается и ничего.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
можно уточнить, что за КЭ?
конченые электролиты, кадровые элементы?
Конденсаторы электролитические.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
понятно. ещё один вопрос. я поставил новую память и инициализировал. там ещё надо что регулировать за исключением положения и размера по вертикали или оставить как есть?
