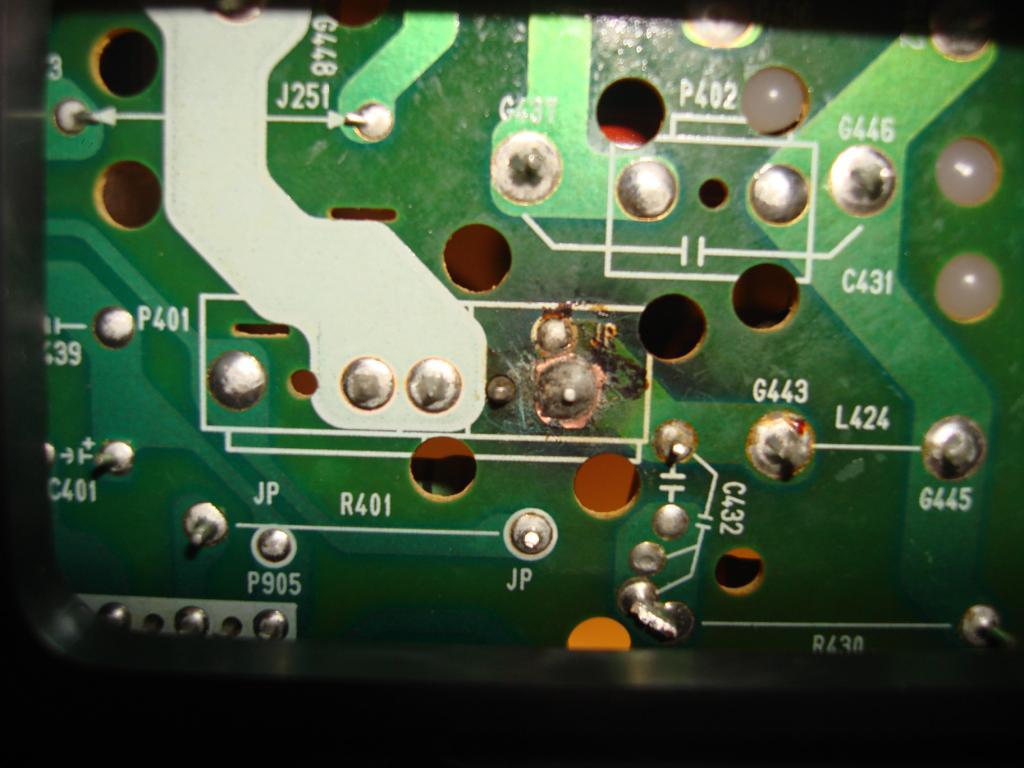

Работал в зади шли какие то потрескивания, потом белый экран и полоса по середине и вовсе выключился.... При включении он включается и не успев загореться экран он выключается... Разобрал и увидел что из за плохого контакта штекера на плате он перегревался... Думал он не включается иза того что пропал контакт я все поправил но он все ровно не включается :cry_ing: DSC0.JPG верх2.JPG низ.JPG
26/03/2010 - 17:48
шасси MC-05HA схема http://tvservice.org/node/411
Через этот штекер подключены СК ОСь (Строчные катушки отклоняющей системы). Из за плохого контакта возникали переходные процессы во вторичных цепях питания и скорее всего, судя по описанию, вышла из строя кадровая микросхема IC301.
Если знаком с делом, нужно зачистить хорошо контакты в этом соединителе, пропаять.
Вероятно, заменить кадровую микросхему.
А затем не расслабляться, а смотреть и измерять. Если повезёт - этим и закончится.
Разумеется. не исключена вероятность замыканий в ОСе, обвязке, ТДКС.
кадровую микросхему где ее можно ее можно найти? как она выглядит? :ny_tik:
dronmax, прочти внимательно и без обид.
Если не знаком с делом - дешевле и умнее обратиться к специалисту.
Так как "устраняя" одно, можно нарушить и угробить другое, а в результате поиметь третье. И это третье уже не обрадует ни тебя, ни специалиста.
я учусь на радио техника :smu:sche_nie: и в любом случае ни когда не пойду к специалисту, хочу научиться. Если не трудно обьясните чайнику пожайлуста :ny_tik:
А может просто НОТ выбило из - за дрязга разъема осы ? Его прозвонить на короткое недолго.
Cноску на схему дал. Позиционный номер микросхемы тоже указал. Щас поймём на кого он учится и как :dan_ser: :-) ;;-)))
согласен может и его...или его...что гадать? прибор в руки и вперёд :co_ol: :dan_ser: :men: :a_g_a:
я только второй курс заканчиваю :smu:sche_nie: ни чему там не научат пока сам не возмешься :-) схему скачал
но IC301 в этой схеме не нашел :nez-nayu: НОТ это силовой транзистор он идет красным проводом на кинескоп? если его выбило его нужно заменить?
