Состав:T444(F.B.T. FCH-2015AL), TU001(TECC2985VA14B), IC101(TDA8362), IC502(TDA8395), IC301(AN5512)
Пришел с вылетевшим Q801(C4236) и IC801(SDH209B), после замены
стал работать, но изображение сжато по вертикали. Заменил электролиты на новые в первичных и вторичных цепях, стало все нормально.Через неделю пришел на повтор с другой неисправностью - Изображение сдвинуто вправо, не реагирует VR401, хотя напряжение меняется, с правой стороны почти до середины изображение ч\б(в SECAM в PAL не пробовал, нечем), везде где видел какие напряжения - все в норме, C404 2700пФ в норме...
что еще может быть?
14/06/2012 - 09:40
- Вход или регистрация для ответа
SAMSUNG CK5051X шасси P68SC - Изображение сдвинуто вправо
snowmansnow, как понять про неисправность?
Хорошо бы это увидеть на фото.
СИОХ до
доходит?
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
snowmansnow, а ты уверен что С404- в норме ?
Диоды по стробу проверил? Проверь обвязку VR401 по pin 40 8362.
Дельный совет! :-ok-:
Нахожусь в том прекрасном возрасте,когда тараканы в голове передохли,лапша на ушах не держится,а потенциал ещё,ох как велик...
snowmansnow,давай измерения,а то закончится как тут, http://monitor.espec.ws/section18/post1488866.html здесь экстрасенсов нет..... :nez-nayu:

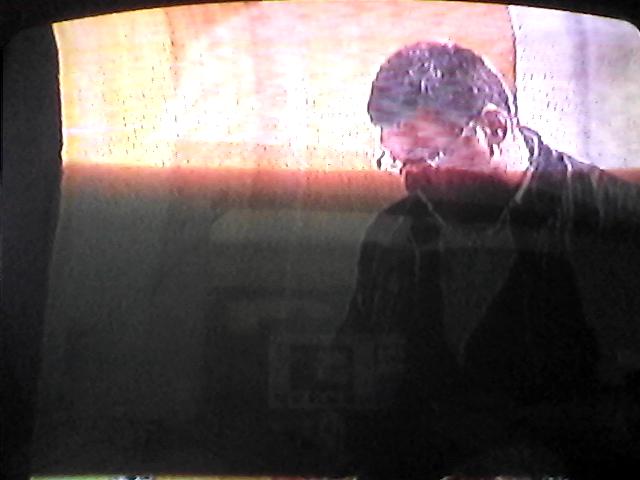

Завтра будет фото, С404 - заменил, диоды проверял только цешкой, кроме неё, пинцет, крючок, паяльная станция и всё.... Да, ещё дохлый INTERNET....:(
Вот до завтра можно и ответы обдумать.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Откуда такая уверенность,схема есть?
Схема есть, напряжения смотрел по точкам В4,В6,В8 и т.д....Что видел...
Если я правильно понял, то на 41 ноге 2,3В....
Совсем не правильно.
Кадры тут ни при чём.
Пока неинтересно. Интересно доходит ли СИОХ до В/проца.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
