Изо, звук пропадают? На майне все напряжения проверил?
Телевизор работает полноценно, ИЗО есть, звук есть.
напряжения на всех стабилизаторах присутствуют (7920 - 7.9; 7955 - 1.8; 7953 - 12)
При нажатии кнопки питания (команда выкл) падают напряжения до 0.3 на StandBy и On/Off
Нет нет нет. Работает полноценно, это я в плане того, что он вообще работает.
Как я и говорил у телевизора отсутствует дежурный режим, и даже в выключенном состоянии (нажата кнопка Выкл), на панели нет индикации, а подсветка горит.
У меня есть одно подозрение: изначально, когда я его начал делать, не было ничего (ни подсветки ни 12В ни рабочего режима соответственно)
Так вот, отсутствие подсветки было связано с выгоревшим транзюком с маркировкой 14, т.к. точной схемы БП на эту модель нет (то что в ссылке, там схема в общих чертах но точно не от этой модели) то я его идентифицировал как MMBD1504 и заменил на аналог BAV23C, но чует мое сердце, что это было ошибочное решение.
Сейчас пытаюсь все таки понять кто же там стоял. Возможно именно в этом кроется проблема.
Суть в том, что с контакта StandBy дорожка идет на вход этого транзюка, а выход с него идет на 10 ногу шимки инвертора (по даташиту это напряжение VDD).
На схеме по ссылке, там для питания VDD участвует транзюк BC847B....
С этим все путем,тока это не транзюки,а сдвоенные диоды с общим катодом.
Теперь остается проверить ключ (полевик) с токовым датчиком и собсна микру самого драйвера.
Я бы первым делом проверил наличие изменений при выключении на затворе ключа.
Добрый день.Надеюсь от этого комментария аксакалы не будут ругаться и злиться,а молодые зелёные и просто профаны будут благодарны.
Тема я так понял не закрыта, решил её дополнить(и по факту поставить точку),так как предыдущие комментарии не все верны(в частности про сдвоенные диоды).
На днях столкнулся с бедолагой PHILIPS 20PF4121/58, абсолютно идентичная ситуация, "...на панели нет индикации, а подсветка горит..." и то что на шелкографии Q - транзистор, не давал мне покоя,ну это никак не может быть диод.
В гугле нашлась аналогичная схема на микросхеме BIT3193G (фото прикладываю), там стоят Q101 и Q102, как раз то что нам надо,а конкретнее нас интересует биполярный транзистор (PNP) KRA104S или аналог.
Внимание,мне попался datasheet на KRA104S с ошибкой, в нём указано что резисторы r1 и r2 имеют сопротивление 47 Ом, это не так, должны стоят резисторы на 47 кОм! - это для тех, кто решит собрать схему этого транзистора на отдельных элементах, так как у меня не было под рукой нужного, изначально запаял транзистор BC857C и 2 резистора 0603 47 кОм (фото прикладываю,для тех кому интересно).
Хотел так же сказать, телевизор был ранее (думаю несколько лет назад) в ремонте, менялись электролиты, увы не все,и к сожалению мастера не заменили,а просто приподняли треснувшую ранее керамику (C21).
Итог: Заменили все электролиты в БП, заменили C21(треснул) и C215(был в КЗ) идентифицировали как 0,1 uF(поставил что было - 0.1 мкФ Х7R, 50В,10%, 0805),Q100 и Q112 живы,не стали менять. И наконец то наш злополучный ТРАНЗИСТОР(а не сдвоенный диод), заменили Q200 KRA104S на аналог,что был в магазине, а именно MMUN2113LT1G (в таблице аналогов идёт просто как UN2113).
P.S. у меня маркировка на Q200 блы не 14, как у автора, а что то типа Y K или K Y, не помню,но это и не суть, на новом A6C 3(тройка перевёрнута) (фото приложил). Ещё обратите внимание на стойку возле конденсатора, они в опасной близости(фото во вложении)! При замыкание в этом месте телевизор ведёт себя неадекватно.
DITANGAZ, Ты чо опух?? Учись буквы читать! Речь шла не о том шо стоит штатно,а о том шо афтар наметил поставить.
А именно BAV23 ,это и есть универсальный сдвоенный диод.
Не о каких диодах в штатной установке речь не идет.
Кто не работает не пьет,ты спутал батя!!
Остальное все типа верно.
FIMA,опух,отёк и сдох...!Просто фразой "с этим всё путём" людей вводите в заблуждение.
Выглядит так: да тут всё нормально,это не транзистор,а диод,ищи дальше...По мне это выглядит как пустить по ложному следу.
Можно было бы сказать,сынок,тут не диод,а транзистор должен стоять,фсё,но нет,зачем нам эти сложности)
Я данную ситуацию типа так вижу...
Печально!! У автора жалоб не возникло,да и ваще не у кого.
Каждый воспринимает этот мир по своему.
Возможно и нада было все в разжованном виде приподать,но инфа для специалистов,а не клиентов
У кого возникнут вопросы спросят,тут страшного ни чо не вижу.
Лано,бывай!!!!
Зачем?
Скорей всего это и была причина.
Изо, звук пропадают? На майне все напряжения проверил?
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Телевизор работает полноценно, ИЗО есть, звук есть.
напряжения на всех стабилизаторах присутствуют (7920 - 7.9; 7955 - 1.8; 7953 - 12)
При нажатии кнопки питания (команда выкл) падают напряжения до 0.3 на StandBy и On/Off
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Нет нет нет. Работает полноценно, это я в плане того, что он вообще работает.
Как я и говорил у телевизора отсутствует дежурный режим, и даже в выключенном состоянии (нажата кнопка Выкл), на панели нет индикации, а подсветка горит.
У меня есть одно подозрение: изначально, когда я его начал делать, не было ничего (ни подсветки ни 12В ни рабочего режима соответственно)
Так вот, отсутствие подсветки было связано с выгоревшим транзюком с маркировкой 14, т.к. точной схемы БП на эту модель нет (то что в ссылке, там схема в общих чертах но точно не от этой модели) то я его идентифицировал как MMBD1504 и заменил на аналог BAV23C, но чует мое сердце, что это было ошибочное решение.
Сейчас пытаюсь все таки понять кто же там стоял. Возможно именно в этом кроется проблема.
Суть в том, что с контакта StandBy дорожка идет на вход этого транзюка, а выход с него идет на 10 ногу шимки инвертора (по даташиту это напряжение VDD).
На схеме по ссылке, там для питания VDD участвует транзюк BC847B....
С этим все путем,тока это не транзюки,а сдвоенные диоды с общим катодом.
Теперь остается проверить ключ (полевик) с токовым датчиком и собсна микру самого драйвера.
Я бы первым делом проверил наличие изменений при выключении на затворе ключа.
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!
Добрый день.Надеюсь от этого комментария аксакалы не будут ругаться и злиться,а молодые зелёные и просто профаны будут благодарны.
Тема я так понял не закрыта, решил её дополнить(и по факту поставить точку),так как предыдущие комментарии не все верны(в частности про сдвоенные диоды).
На днях столкнулся с бедолагой PHILIPS 20PF4121/58, абсолютно идентичная ситуация, "...на панели нет индикации, а подсветка горит..." и то что на шелкографии Q - транзистор, не давал мне покоя,ну это никак не может быть диод.
В гугле нашлась аналогичная схема на микросхеме BIT3193G (фото прикладываю), там стоят Q101 и Q102, как раз то что нам надо,а конкретнее нас интересует биполярный транзистор (PNP) KRA104S или аналог.

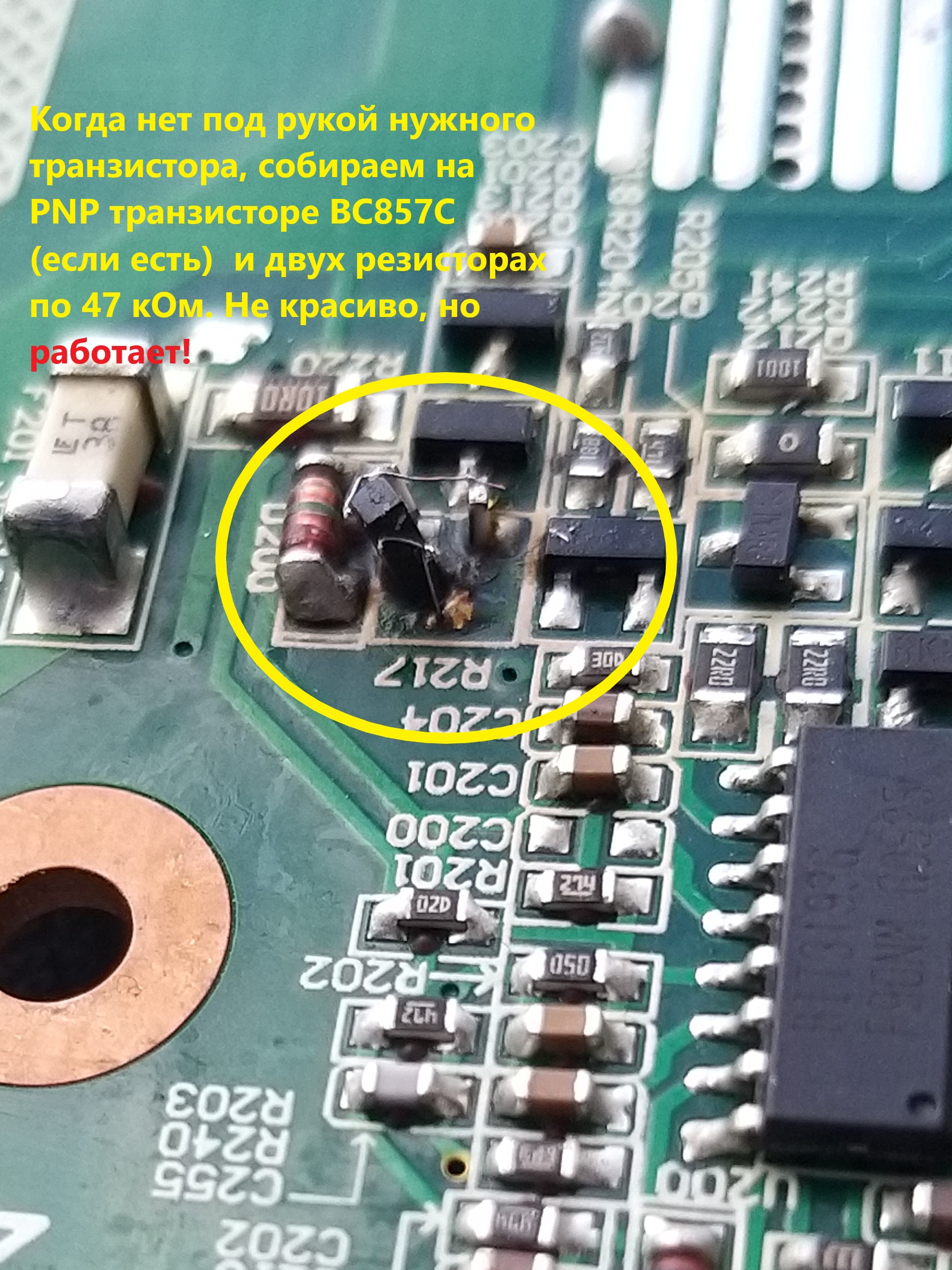

Внимание,мне попался datasheet на KRA104S с ошибкой, в нём указано что резисторы r1 и r2 имеют сопротивление 47 Ом, это не так, должны стоят резисторы на 47 кОм! - это для тех, кто решит собрать схему этого транзистора на отдельных элементах, так как у меня не было под рукой нужного, изначально запаял транзистор BC857C и 2 резистора 0603 47 кОм (фото прикладываю,для тех кому интересно).
Хотел так же сказать, телевизор был ранее (думаю несколько лет назад) в ремонте, менялись электролиты, увы не все,и к сожалению мастера не заменили,а просто приподняли треснувшую ранее керамику (C21).

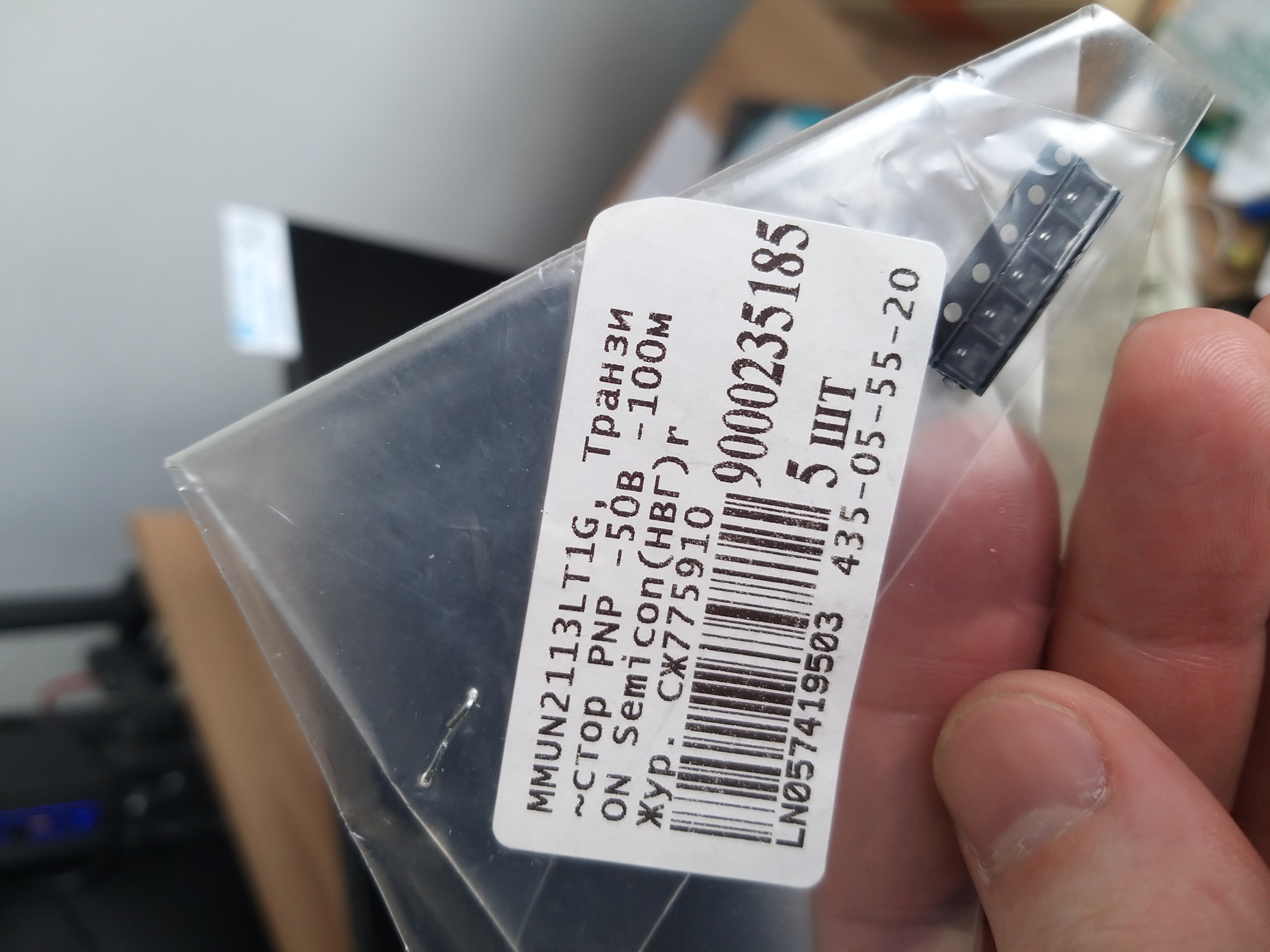

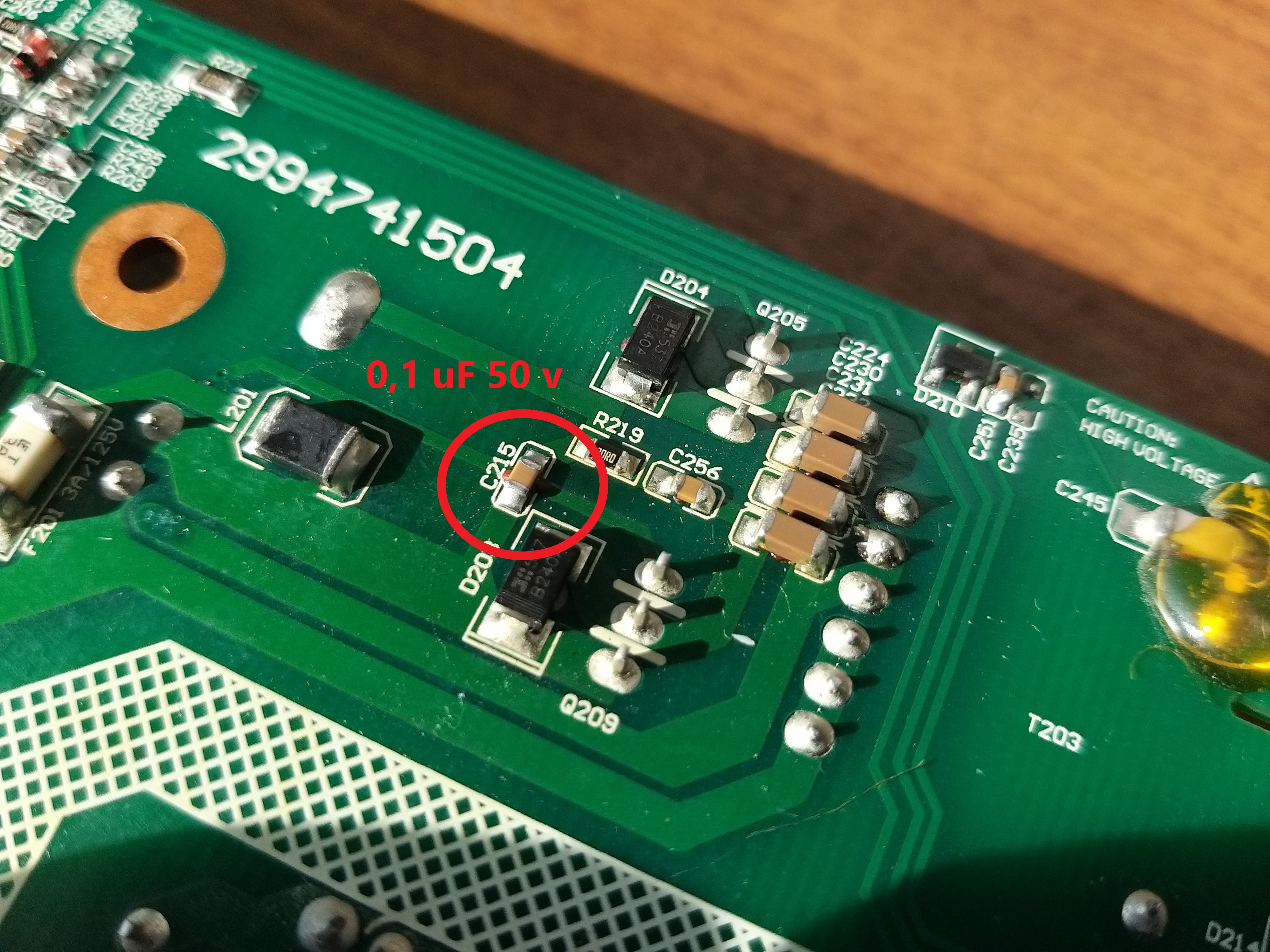

Итог: Заменили все электролиты в БП, заменили C21(треснул) и C215(был в КЗ) идентифицировали как 0,1 uF(поставил что было - 0.1 мкФ Х7R, 50В,10%, 0805),Q100 и Q112 живы,не стали менять. И наконец то наш злополучный ТРАНЗИСТОР(а не сдвоенный диод), заменили Q200 KRA104S на аналог,что был в магазине, а именно MMUN2113LT1G (в таблице аналогов идёт просто как UN2113).
P.S. у меня маркировка на Q200 блы не 14, как у автора, а что то типа Y K или K Y, не помню,но это и не суть, на новом A6C 3(тройка перевёрнута) (фото приложил). Ещё обратите внимание на стойку возле конденсатора, они в опасной близости(фото во вложении)! При замыкание в этом месте телевизор ведёт себя неадекватно.
Прикрепленные файлы:
DITANGAZ, Ты чо опух?? Учись буквы читать! Речь шла не о том шо стоит штатно,а о том шо афтар наметил поставить.
А именно BAV23 ,это и есть универсальный сдвоенный диод.
Не о каких диодах в штатной установке речь не идет.
Кто не работает не пьет,ты спутал батя!!
Остальное все типа верно.
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!
FIMA,опух,отёк и сдох...!Просто фразой "с этим всё путём" людей вводите в заблуждение.
Выглядит так: да тут всё нормально,это не транзистор,а диод,ищи дальше...По мне это выглядит как пустить по ложному следу.
Можно было бы сказать,сынок,тут не диод,а транзистор должен стоять,фсё,но нет,зачем нам эти сложности)
Я данную ситуацию типа так вижу...
Печально!! У автора жалоб не возникло,да и ваще не у кого.
Каждый воспринимает этот мир по своему.
Возможно и нада было все в разжованном виде приподать,но инфа для специалистов,а не клиентов
У кого возникнут вопросы спросят,тут страшного ни чо не вижу.
Лано,бывай!!!!
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!
FIMA, д это понятно,клиенты дальше дутых кондёров не уйдут,хоть разложи им по полочкам всё.)
В целом да,согласен.
Всего хорошего!)
