Проверь БП,его ещё сможешь отремонтировать,если с умом подойдёшь к делу.А если проблема в материнке,то сделать не реально в домашних условиях,имея из инструментов только желание и отвёртка.Тогда отложить,до лучших времён,может найдёшь покупателя,по запчастям.Если от цивилизации далеко живёшь(Пакистан,Афганистан,Туркменистан),то остаётся выбросить,выпаяв конденсаторы,транзисторы,шимки(пригодятся в ремонте).Скачай схему БП,проанализируй,возможно проблема в цепях дежурного режима.
Если бы перед покупкой протестировать на тв - да, проще. Покупать вслепую за 60-70 евро будет накладно.
Вот и мастера так же рискуют. Да к тому же, с плазмой в год 2-3 обращения (и идёт на убыль) а с ЖК в неделю больше 10 ( и идёт увеличение). Вот и подумаешь, стоит ли плазме уделать большое внимание?
- питание от БП к main плате. Если только 37v вместо 35
- питание от main к блоку тюнера
Проверил все регуляторы напряжения на main плате серии NJM2846DL3-xx и какие то Sharp PQхххDNA1ZPH. После проверки отмечал маркером. Вроде все в норме по даташиту +- погрешность мультиметра. Или нет ?
Примеры (в скобках что должно быть по даташиту):
S-1170BxxUC-OTA (out 1.5v) in 3.3v out 1.4v
NJM2846DL3-18 (out 1.8v) in 3.3v out 1.8v
NJM2846DL3-05 (out 5v) in 6.7v out 4.9v
PQ090DNA1ZPH (out 9v) in 11.8v out 8.9v
Заметил такую особенность: отключил от main плату Audio Assy (там где усилитель звука) телевизор так же включается но на 3 секунды и уже без экрана, с той же ошибкой (8 синих вспышек). Я говорил ранее, что когда тв включался не с первого раза, но все же полноценно работал, слышен треск из динамиков первые 5 секунд. Потом нормально. Может проверить эту плату, что там может быть ?
фото из сети
Кто умеет читать диаграммы, в разделе 5.3.1 мануала нашел диаграмму стр.97 и детальную расшифровку ошибок стр.98 (в моем случае 8 вспышек). Посмотрите пожалуйста и подскажите дальнейшие действия, что бы я не ходил по кругу.
2. Я так понял замены не требуется, а надо искать мастера который заново зальет программу, или все сложней чем я думаю ?
3. Входное напряжение померить ? Судя по даташиту 4 (gnd) и 8 (V in) ноги ?
4. Еще вопрос: этот чип как то влияет на треск в звуке ? Если нет, подскажите, какой отвечает за звук (проверю входящее напряжение на нем).
Успел ради интереса зайти в сервисное меню:
1. Вкл. тв
2. Переключился на эфирные каналы (тв тюнер)
3. Выкл. и сразу нажал кнопку Info (i+)
4. Отсчитал 3 сек. (в это время слышно как выключается реле) и затем клавиши ←, ↑ ,←, → и вкл. тв. *Все манипуляции производятся без зажатия клавиш
и за 5 сек. пока работал тв полистал страницы:
На 7-м скриншоте в колонке main одинаковые надписи IIC так и должно быть ?
а надо искать мастера который заново зальет программу,
Нужно обязательно сохранять старую прошивку, а лучше достать такую микросхему памяти и экспериментировать с ней, а свою не трогать. И прошивку нужную найти не всегда просто. Ты в сервис заходишь, по сути ты в прошивке этой микросхемы и копаешься. Память иногда от нагрева восстанавливается, попробовать нагреть её феном и включить телевизор.
Да, я использую фен для сушки волос, такой температурой навредить не возможно, а вычислить неисправный блок или детальку иногда получается. Память при нагревании иногда восстанавливается, правда ненадолго, но нам ведь главное найти причину.
Подогрев ничего не дал. Регулятор напряжения IC3752 (PQ120DNA1ZPH) на audio board работает:
1-5 (DC input) = 16.8v
3-5 (DC output) = 11.9v
В сети видел совет, что когда тв выдает код ошибок, надо нажать кнопку Display на пульте, и он должен выдать под категорию ошибок (оранжевым диодом) т.е. указать более точно проблемную часть. Но у меня нет кнопки Display на пду. Пробовал вместо нее кнопку Info - ничего не появилось. Или что-то делал не так.
Завтра выпаяю с Х-Drive платы транзистор 2SK3325 для проверки. Я так понял, на плате его не проверить мультиметром - не открывается (+) на Source (-) на Gate.
На обратной стороне платы нашел квадратный липкий резино-пластелин. Назначения не понял, лежал на некоторых контактах. Не токопроводящий, не прозванивается, сопротивления не показывает.
Проверь БП,его ещё сможешь отремонтировать,если с умом подойдёшь к делу.А если проблема в материнке,то сделать не реально в домашних условиях,имея из инструментов только желание и отвёртка.Тогда отложить,до лучших времён,может найдёшь покупателя,по запчастям.Если от цивилизации далеко живёшь(Пакистан,Афганистан,Туркменистан),то остаётся выбросить,выпаяв конденсаторы,транзисторы,шимки(пригодятся в ремонте).Скачай схему БП,проанализируй,возможно проблема в цепях дежурного режима.
Вот и мастера так же рискуют. Да к тому же, с плазмой в год 2-3 обращения (и идёт на убыль) а с ЖК в неделю больше 10 ( и идёт увеличение). Вот и подумаешь, стоит ли плазме уделать большое внимание?
На сколько я понял, проблем с БП нет:
Проверил все регуляторы напряжения на main плате серии NJM2846DL3-xx и какие то Sharp PQхххDNA1ZPH. После проверки отмечал маркером. Вроде все в норме по даташиту +- погрешность мультиметра. Или нет ?
Примеры (в скобках что должно быть по даташиту):
S-1170BxxUC-OTA (out 1.5v) in 3.3v out 1.4v
NJM2846DL3-18 (out 1.8v) in 3.3v out 1.8v
NJM2846DL3-05 (out 5v) in 6.7v out 4.9v
PQ090DNA1ZPH (out 9v) in 11.8v out 8.9v
Заметил такую особенность: отключил от main плату Audio Assy (там где усилитель звука) телевизор так же включается но на 3 секунды и уже без экрана, с той же ошибкой (8 синих вспышек). Я говорил ранее, что когда тв включался не с первого раза, но все же полноценно работал, слышен треск из динамиков первые 5 секунд. Потом нормально. Может проверить эту плату, что там может быть ?
Кто умеет читать диаграммы, в разделе 5.3.1 мануала нашел диаграмму стр.97 и детальную расшифровку ошибок стр.98 (в моем случае 8 вспышек). Посмотрите пожалуйста и подскажите дальнейшие действия, что бы я не ходил по кругу.
Испортилась програмка в памяти EEPROM, а железо в норме, и такое часто бывает.
Прикрепленные файлы:

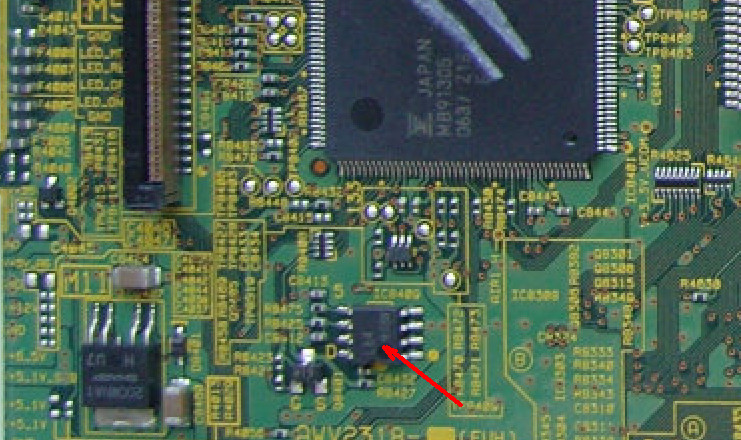

1. Это IC8409 (BR24L64F-W 64K EEPROM) ?
2. Я так понял замены не требуется, а надо искать мастера который заново зальет программу, или все сложней чем я думаю ?
3. Входное напряжение померить ? Судя по даташиту 4 (gnd) и 8 (V in) ноги ?
4. Еще вопрос: этот чип как то влияет на треск в звуке ? Если нет, подскажите, какой отвечает за звук (проверю входящее напряжение на нем).
Успел ради интереса зайти в сервисное меню:
1. Вкл. тв
2. Переключился на эфирные каналы (тв тюнер)
3. Выкл. и сразу нажал кнопку Info (i+)
4. Отсчитал 3 сек. (в это время слышно как выключается реле) и затем клавиши ←, ↑ ,←, → и вкл. тв.
*Все манипуляции производятся без зажатия клавиш
и за 5 сек. пока работал тв полистал страницы:
На 7-м скриншоте в колонке main одинаковые надписи IIC так и должно быть ?
Нужно обязательно сохранять старую прошивку, а лучше достать такую микросхему памяти и экспериментировать с ней, а свою не трогать. И прошивку нужную найти не всегда просто. Ты в сервис заходишь, по сути ты в прошивке этой микросхемы и копаешься. Память иногда от нагрева восстанавливается, попробовать нагреть её феном и включить телевизор.
В смысле не пропаять контакты, а именно сам чип нагреть ?
Да, я использую фен для сушки волос, такой температурой навредить не возможно, а вычислить неисправный блок или детальку иногда получается. Память при нагревании иногда восстанавливается, правда ненадолго, но нам ведь главное найти причину.
Подогрев ничего не дал. Регулятор напряжения IC3752 (PQ120DNA1ZPH) на audio board работает:
1-5 (DC input) = 16.8v
3-5 (DC output) = 11.9v
В сети видел совет, что когда тв выдает код ошибок, надо нажать кнопку Display на пульте, и он должен выдать под категорию ошибок (оранжевым диодом) т.е. указать более точно проблемную часть. Но у меня нет кнопки Display на пду. Пробовал вместо нее кнопку Info - ничего не появилось. Или что-то делал не так.
Завтра выпаяю с Х-Drive платы транзистор 2SK3325 для проверки. Я так понял, на плате его не проверить мультиметром - не открывается (+) на Source (-) на Gate.
На обратной стороне платы нашел квадратный липкий резино-пластелин. Назначения не понял, лежал на некоторых контактах. Не токопроводящий, не прозванивается, сопротивления не показывает.
