Там до ТДКС еще элементы есть. Давай так-убрать L808,лампу повесь на C821.Замерь выходные напряжения и отпишись
Убираю L808 паяю дампу на С821-напряжение 122 вольта..Где должно быть 12 вольт там 10 вольт,а где должно быть 14 вольт там 11 вольт.
Лампочку выпаял,потом запаял 120 вольт на ТДКС -телевизор не работает!
На ТДКС померил, другие напруги с БП? Где они?
Нпряжения с снятой лампочкой и всё запаяно !!!
На строчной нет напряжения где должно быть 14 вольт-там 5 вольт.А где 12 вольт -там 0 вольт
Блок питания цыкает примерно 3 раза в секунду .Светодиод не горит.
.
Лампочку выпаял,потом запаял 120 вольт на ТДКС -телевизор не работает!

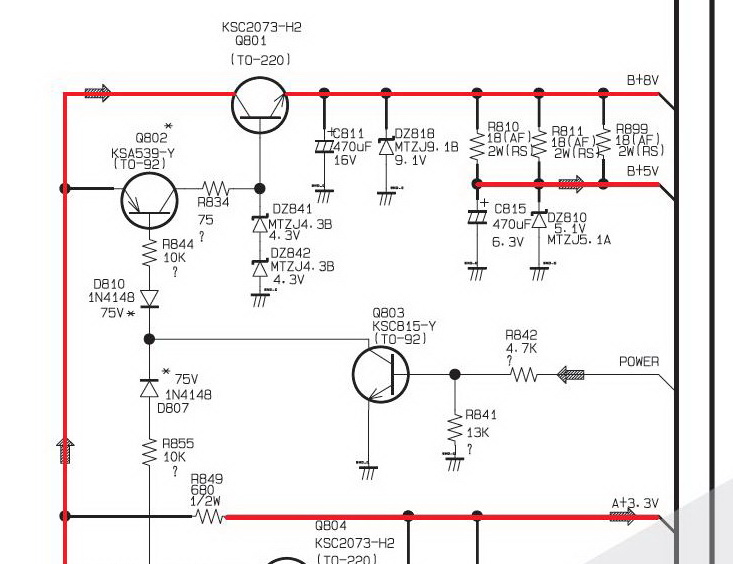

"телевизор не работает!" Телевизор будет "работать" если будет 8v. Восстанови соединение строчная -> Бп, включи тв кнопкой power
если на выходе Q801 появится 8v тв должен включится, появятся напруги с FBT.
Отпаивается ножка ТДКСа 120в,а лампочка паяется на на электролит через который идёт это напряжение 120 вольт.
Неисправная плата,неисправная.Подключил как положено-телевизор не работает!
Лампочку выпаял,потом запаял 120 вольт на ТДКС-цепь не прерывается!
Там до ТДКС еще элементы есть. Давай так-убрать L808,лампу повесь на C821.Замерь выходные напряжения и отпишись
verniy68
На ТДКС померил, другие напруги с БП? Где они?
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Убираю L808 паяю дампу на С821-напряжение 122 вольта..Где должно быть 12 вольт там 10 вольт,а где должно быть 14 вольт там 11 вольт.
Лампочку выпаял,потом запаял 120 вольт на ТДКС -телевизор не работает!
На ТДКС померил, другие напруги с БП? Где они?
Нпряжения с снятой лампочкой и всё запаяно !!!
На строчной нет напряжения где должно быть 14 вольт-там 5 вольт.А где 12 вольт -там 0 вольт
Блок питания цыкает примерно 3 раза в секунду .Светодиод не горит.
.
Ты что, не можешь по схеме проследить, куда девается всё?
Или схемы нет, или в схемах совсем не соображаешь? Ты клиент, не связанный с электроникой?
И не знаешь, что его гореть заставляет?
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Схема есть,соображаю вроде!Связанный с электроникой 30 лет!
Такой хлам первый раз ремотирую.
Светодиод напряжение заставлят гореть!
Серьёзно? Вопрос иначе: какая деталь в схеме заставляет его светиться или тухнуть?
На прямые вопросы надо бы прямо и отвечать, иначе накой ты сюда пишешь.
Три страницы и нет никакой инфы, одна туфта.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
, а потом-
-ЭТО КАК?
почитай здесь http://monitor.net.ru/forum/samsung-ksca-info-272479.html
verniy68
В копилку http://remont-aud.net/forum/22-11183-1
verniy68
"телевизор не работает!" Телевизор будет "работать" если будет 8v. Восстанови соединение строчная -> Бп, включи тв кнопкой power
если на выходе Q801 появится 8v тв должен включится, появятся напруги с FBT.
