А что его пробовать? С ним всё выяснили, причина: кадровая м/схема, а то что спалил D2499 - так это уже твоя вина, без радиатора эксперимент проводил! Покупай транзистор + кадровую м/схему и литьё для её обвязки - ставь и тему можно закрывать! Дочка будет рада!!!
Нахожусь в том прекрасном возрасте,когда тараканы в голове передохли,лапша на ушах не держится,а потенциал ещё,ох как велик...
Тут не за сложность трёп,тут за переделку.Одно када ставить запцацку в штатную схему,а другое када переделывать,но под доступные и дешевые компоненты.Кстати с переделкой изюмительно идут и отечественные КТ838 тока демпферный диод влепить.
"aletdin" писал(а):
как проверять это BU808?
Очень просто-заменой.Обычно его убивает накоротко,но бывает и небольшая утечка БК.
Переделка нравится тем,шо НОТ горбатит в практически холодном режиме.

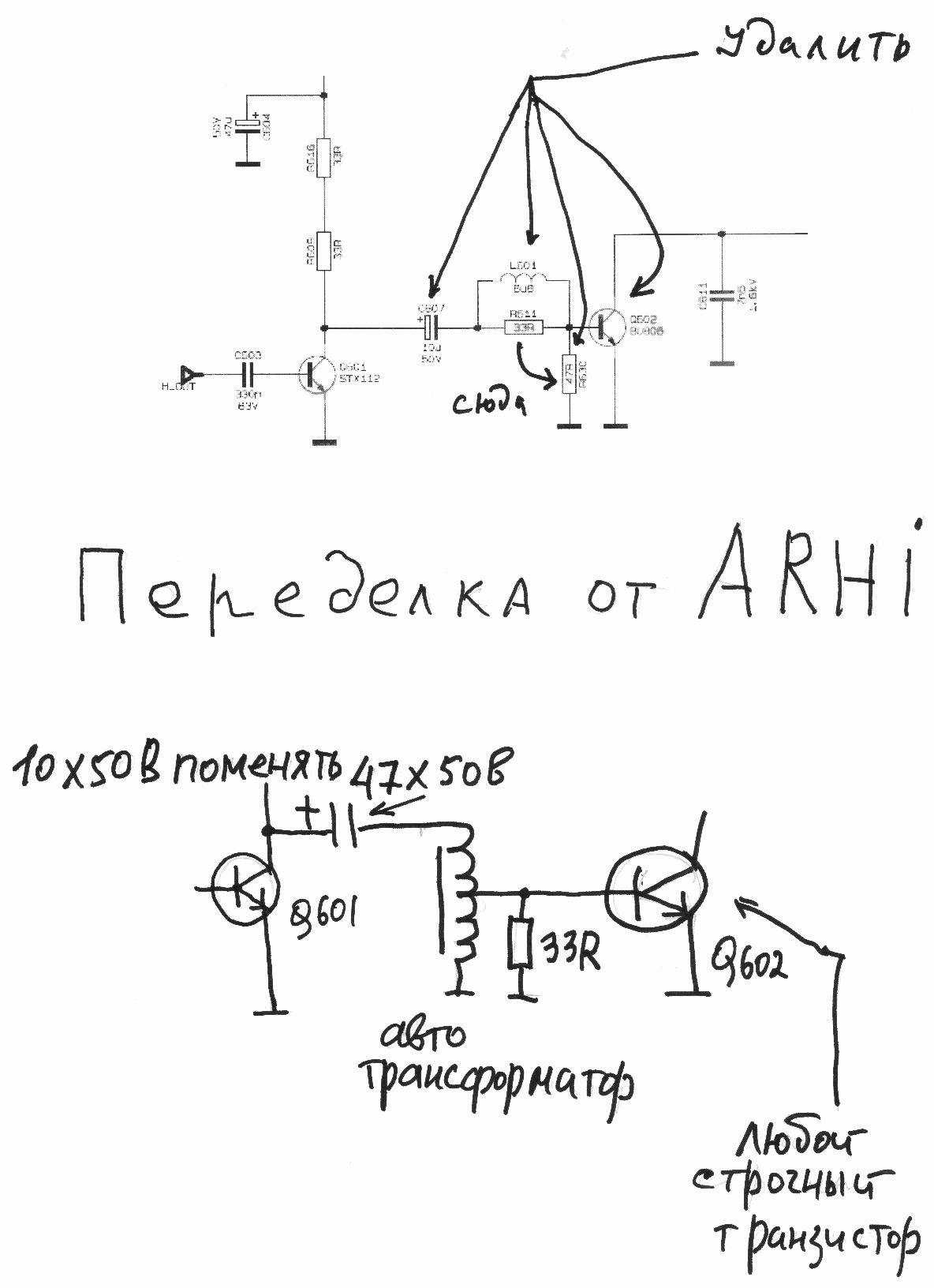

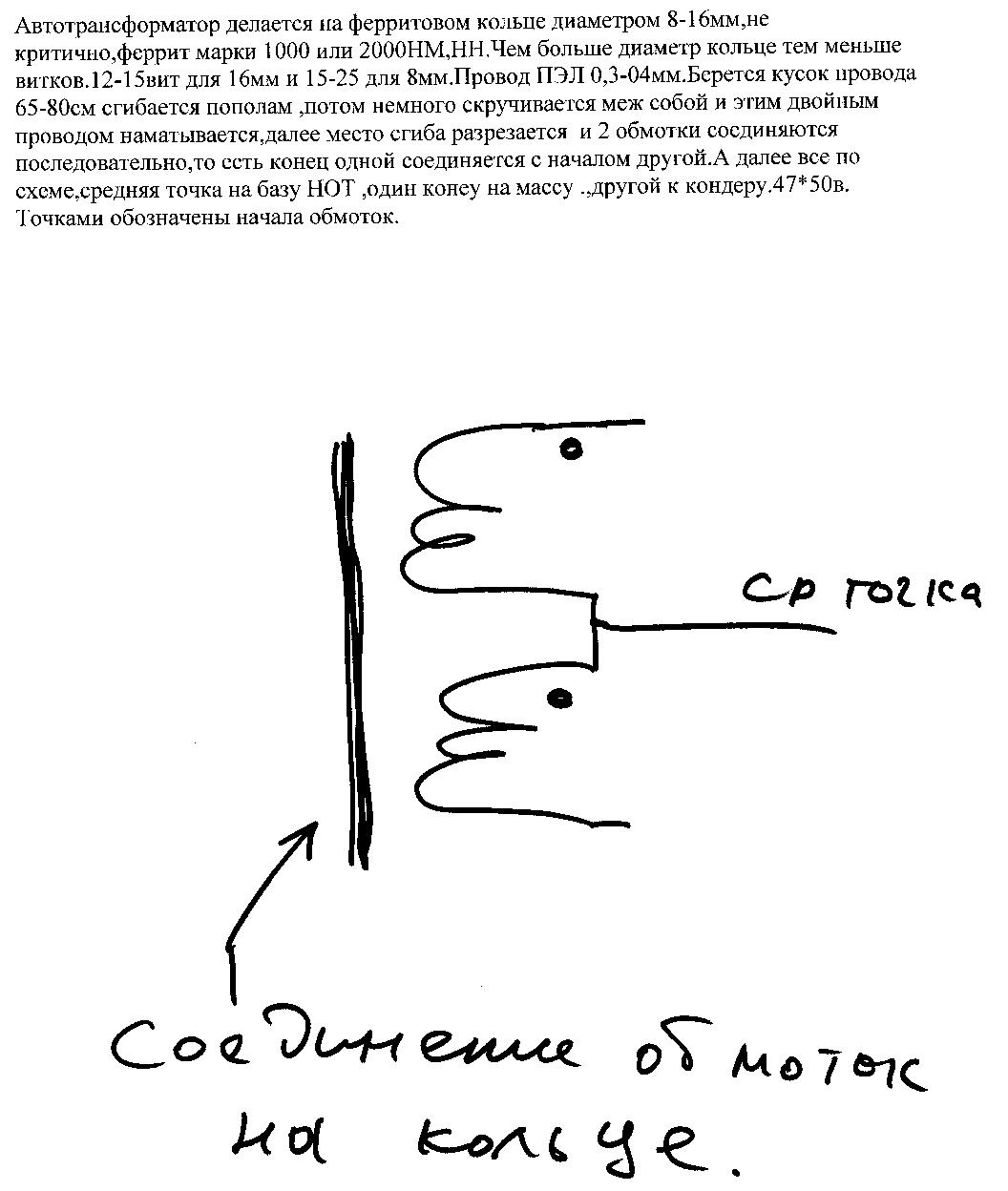

На всяк случай:
а другое када переделывать,но под доступные и дешевые компоненты
я еще другую схему переделки где то находил - там из двух транзисторов составляли...
"FIMA" писал(а):
идут и отечественные КТ838 тока демпферный диод влепить
вот только хотел спросить(просто для общего развития): можно ли впендюрить КТ838 вместо D2499, если на него навесить диод и резистор?
и еще (тоже для понимания обстановки): почему у Эрисона БП входит в ДР и затыкается, а на Санио даже запуститься не может, ежели причины примерно одинаковые?
"FIMA" писал(а):
Обычно его убивает накоротко,но бывает и небольшая утечка БК.
вот замеры:
+ на базу
Б-К 466
Б-Э 167
К-Э 398
- на базу
Б-К 576
Б-Э 168
К-Э 317
...
и еще вот(звиняйте, - накопилось за два дня):
у меня плата отдельно лежит. можно ли с ней так работать или обязательно кинескоп подключать?
...и зачем(тоже для понимания обстановки) в Санио навешаны на плате диод и конденсатор?(фото выше) сорри за кучу вопросов...
С диагональю 14-21 думаю мона,а дальше проблематично.
"aletdin" писал(а):
почему у Эрисона БП, а на Санио даже
Шоб я так жил!! По внешним симптомам может быть и похожи дефекты,а причины бывают(обычно) совершенно разные.Вощем скока деталей стока и поломок,но в три раза больше.
"aletdin" писал(а):
.и зачем навешаны диод и конденсатор?
Диод установлен штатно и это его родной корпус и родное место,а лит это ленивые доработчики примандюрили,Это вам понятно??
да. спасибо, уважаемый FIMA!("ликвидация" - суперский сериал!) извините, что задолбал вопросами... а это... типа... "у меня плата отдельно лежит. можно ли с ней так работать или обязательно кинескоп подключать?"
Если в схеме есть цепи ABL то тело не запустится без кина(защита сработает)
Аналогичная защита может быть и по кадрам,да мало ли шо наши узкоглазые братья придумали.
А шо таки кинескоп пугает?Больше должна присоска беспокоить,там далеко не напряжение пальчиковой батттарейки.
кадровая м/схема, ..... Покупай транзистор + кадровую м/схему и литьё для её обвязки
ну не знаю.. а что, после мелкосхемы проблемных деталюшек не может разве быть? ... и как именно литы менять в обвязке? самые ближайшие от кадровой м/схемы?
А что его пробовать? С ним всё выяснили, причина: кадровая м/схема, а то что спалил D2499 - так это уже твоя вина, без радиатора эксперимент проводил! Покупай транзистор + кадровую м/схему и литьё для её обвязки - ставь и тему можно закрывать!
Дочка будет рада!!!
Нахожусь в том прекрасном возрасте,когда тараканы в голове передохли,лапша на ушах не держится,а потенциал ещё,ох как велик...
Тут не за сложность трёп,тут за переделку.Одно када ставить запцацку в штатную схему,а другое када переделывать,но под доступные и дешевые компоненты.Кстати с переделкой изюмительно идут и отечественные КТ838 тока демпферный диод влепить.
Очень просто-заменой.Обычно его убивает накоротко,но бывает и небольшая утечка БК.
Переделка нравится тем,шо НОТ горбатит в практически холодном режиме.
На всяк случай:
Прикрепленные файлы:
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!
я еще другую схему переделки где то находил - там из двух транзисторов составляли...
вот только хотел спросить(просто для общего развития): можно ли впендюрить КТ838 вместо D2499, если на него навесить диод и резистор?
и еще (тоже для понимания обстановки): почему у Эрисона БП входит в ДР и затыкается, а на Санио даже запуститься не может, ежели причины примерно одинаковые?
вот замеры:
+ на базу
Б-К 466
Б-Э 167
К-Э 398
- на базу
Б-К 576
Б-Э 168
К-Э 317
...
и еще вот(звиняйте, - накопилось за два дня):
у меня плата отдельно лежит. можно ли с ней так работать или обязательно кинескоп подключать?
...и зачем(тоже для понимания обстановки) в Санио навешаны на плате диод и конденсатор?(фото выше) сорри за кучу вопросов...
Твой транзистор---мертвий....= брак! Новий надо .....
Да не,это не брак,это собственноручно убиенный.
С диагональю 14-21 думаю мона,а дальше проблематично.
Шоб я так жил!! По внешним симптомам может быть и похожи дефекты,а причины бывают(обычно) совершенно разные.Вощем скока деталей стока и поломок,но в три раза больше.
Диод установлен штатно и это его родной корпус и родное место,а лит это ленивые доработчики примандюрили,Это вам понятно??
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!
да. спасибо, уважаемый FIMA!("ликвидация" - суперский сериал!) извините, что задолбал вопросами... а это...
типа... "у меня плата отдельно лежит. можно ли с ней так работать или обязательно кинескоп подключать?"
Если в схеме есть цепи ABL то тело не запустится без кина(защита сработает)
Аналогичная защита может быть и по кадрам,да мало ли шо наши узкоглазые братья придумали.
А шо таки кинескоп пугает?Больше должна присоска беспокоить,там далеко не напряжение пальчиковой батттарейки.
Как то видел,класс!!
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!
спасиб. чото совершенно с головы вылетело что может конкретно шарахнуть
ну не знаю.. а что, после мелкосхемы проблемных деталюшек не может разве быть? ... и как именно литы менять в обвязке? самые ближайшие от кадровой м/схемы?
aletdin, Мдя, ну и раздул ты тему аж на 9 страниц!!!
Замени в кадровой обвязке литьё поз: С455 100/35V; С454 1/25V; С453 1000/50V; С452 2200/35V !!!!
И обойдётся этот ремонт: от 150 - 180 руб РФ !!!
Нахожусь в том прекрасном возрасте,когда тараканы в голове передохли,лапша на ушах не держится,а потенциал ещё,ох как велик...
