L202 менял с разными индуктивностями и добротностями, пока она не перестала греться в последнем варианте. А R262 греется хоть убей.
bazzilly73, L202 и R262 одна последовательная цепь, тебе о чём не будь это говорит?
Может помнишь почему горел ДРТ-1 в советских телевизорах, возможно та же причина.
Благодарю за отклик и за поправку темы.
"L202 и R262 одна последовательная цепь, тебе о чём не будь это говорит?" Я это понимаю и ожидал что будет греться или перегорать и Q205, но он не греется. Вот это для меня заморочка.
"Может помнишь почему горел ДРТ-1 в советских телевизорах, возможно та же причина." Я ставил эту катушку и полностью и с отмоткой до 6 миллиГенри. Грелась в обоих случаях как печка.
Спасибо за конструктивный ответ, и подскажи, плиз, почему грелась ДРТ-1? Я не в курсе. Я сегодня намерен поварьировать величину резистора R262, что скажешь?
,,..... и подскажи, плиз, почему грелась ДРТ-1? Я не в курсе. Я сегодня намерен поварьировать величину резистора R262, что скажешь? ,,
---- Надо заменит L202 с нов.
Takiev, я менял L202 несколько раз. Выдерживая индуктивность по схеме - 6 мН, но меняя толщину провода. Всё без результата, то есть грелся и резистор и катушка. Вот последняя замена - это катушка на панцирном феррите, провод 0,5мм, не греется, а резистор всё равно раскаляется. Завтра поварьирую величину резистора и попробую зашунтировать L202 конденсатором примерно на 1мкф.
Все высоковольтные конденсаторы заменил на новые. Электролиты тоже. Диоды тоже, Триоды тоже.
Уже давно стоит не тот элемент или не того номинала или не так или ещё что-нибудь... и априори принимается, что так или то и должно быть. Где это всё, я не знаю, да и особо знать не хочу.. Теперь там сам чёрт не разберётся. Тогда ещё советовал вернуть всё назад и начать сначала, но не бездумно менять всё подряд. Но не был понят - "мы сам с усам"... Что ж, удачи.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Предоставить схему, обязанность автора, я иначе есть вероятность, что в разные схемы будем смотреть.
Прикрепленные файлы:
bazzilly73, L202 и R262 одна последовательная цепь, тебе о чём не будь это говорит?
Может помнишь почему горел ДРТ-1 в советских телевизорах, возможно та же причина.
Благодарю за отклик и за поправку темы.
"L202 и R262 одна последовательная цепь, тебе о чём не будь это говорит?" Я это понимаю и ожидал что будет греться или перегорать и Q205, но он не греется. Вот это для меня заморочка.
"Может помнишь почему горел ДРТ-1 в советских телевизорах, возможно та же причина." Я ставил эту катушку и полностью и с отмоткой до 6 миллиГенри. Грелась в обоих случаях как печка.
Спасибо за конструктивный ответ, и подскажи, плиз, почему грелась ДРТ-1? Я не в курсе. Я сегодня намерен поварьировать величину резистора R262, что скажешь?
,,..... и подскажи, плиз, почему грелась ДРТ-1? Я не в курсе. Я сегодня намерен поварьировать величину резистора R262, что скажешь? ,,
---- Надо заменит L202 с нов.
Takiev, я менял L202 несколько раз. Выдерживая индуктивность по схеме - 6 мН, но меняя толщину провода. Всё без результата, то есть грелся и резистор и катушка. Вот последняя замена - это катушка на панцирном феррите, провод 0,5мм, не греется, а резистор всё равно раскаляется. Завтра поварьирую величину резистора и попробую зашунтировать L202 конденсатором примерно на 1мкф.
А ---С216=560нф и Д207 ? --как они?---------замена или измерения ?
Все высоковольтные конденсаторы заменил на новые. Электролиты тоже. Диоды тоже, Триоды тоже. В том-то и загадка.

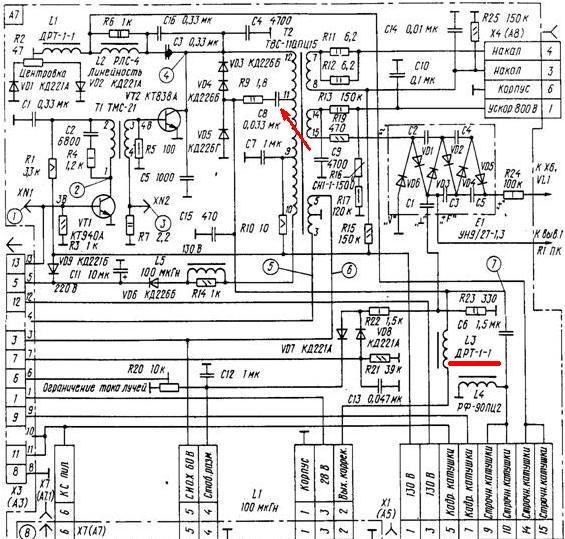

C8 0,033мк обрывался. в твоей схеме аналогично стоит C215 может он виноват, не помешает и электролит C208 заменить.
Прикрепленные файлы:
bazzilly73, что греется L202, виноват не сам дроссель, а какой то другой элемент. К сожалению конкретную причину не знаю.
Уже давно стоит не тот элемент или не того номинала или не так или ещё что-нибудь... и априори принимается, что так или то и должно быть. Где это всё, я не знаю, да и особо знать не хочу.. Теперь там сам чёрт не разберётся. Тогда ещё советовал вернуть всё назад и начать сначала, но не бездумно менять всё подряд. Но не был понят - "мы сам с усам"... Что ж, удачи.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
