Закрыто. Goldstar CF-20D60B. Шасси MC-41B. Дефект изображения на определённом ДМВ-канале.

34 сообщения / 0 новых
Последнее сообщение
Maus аватар
Не в сети
Художник
Регистрация: 15/03/11
Сообщения: 1453

Re: Goldstar CF-20D60B. Шасси MC-41B. Дефект изображения на...

esperanco, Судя по ИЗО у тебя заворот СИ. Это связано с видеопроцессором. Попробуй убавить чувствительность или зашунтируй СИ, можно и кварцы заменить. Если не поможет замени видеопроц.(может и емкость в обвязке видеопроца теч)

Источник нашей мудрости — наш опыт. Источник нашего опыта — наша глупость.

Медвед аватар
Не в сети
Прогульщик
Регистрация: 11/02/10
Сообщения: 921

Re: Goldstar CF-20D60B. Шасси MC-41B. Дефект изображения на...

Да сигнал хреновый на этом канале идёт и все дела. А то можно так и до замены всего что можно договориться. )))

AleksNew аватар
Не в сети
Регистрация: 14/05/11
Сообщения: 597

Re: Goldstar CF-20D60B. Шасси MC-41B. Дефект изображения на...
"esperanco" писал(а):

Тюнер, думаю, отпадает.

Это было понятно сразу, еще по фотке.

AleksNew аватар
Не в сети
Регистрация: 14/05/11
Сообщения: 597

Re: Goldstar CF-20D60B. Шасси MC-41B. Дефект изображения на...
"esperanco" писал(а):

поменял все, кроме С814 и С827. ситуация не изменилась.

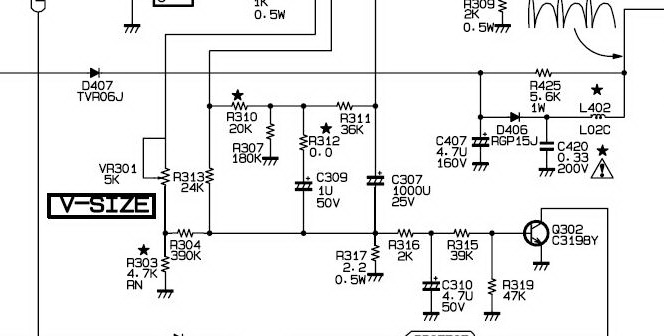

Это хорошо, что все Хихикаю , а эти проверял? Нет смысла менять сразу-же кондер, тем более без прибора. В данном участке схемы, можно для проверки просто запаять параллельно другой кондер, такого же номинала.

Прикрепленные файлы:

esperanco аватар
Не в сети
Регистрация: 28/05/12
Сообщения: 42

Re: Goldstar CF-20D60B. Шасси MC-41B. Дефект изображения на...
"AleksNew" писал(а):

а эти проверял

заменил все в строчке, и эти тоже. их там 17шт в общей сложности.

"AleksNew" писал(а):

Нет смысла менять сразу-же кондер, тем более без прибора.

прибор тока цешка стрелочная, ей и проверял. посоветовали всё же литы менять, я и поменял.

"Медвед" писал(а):

Да сигнал хреновый на этом канале идёт и все дела.

другой телек притаскивали на эту антенну-кажет нормально. хотя может разная чуйвствительность тюнеров.

hflbr66 аватар
Не в сети
Регистрация: 28/04/13
Сообщения: 521

Re: Goldstar CF-20D60B. Шасси MC-41B. Дефект изображения на...

дважды я столкнулся с таким деффектом:на высоких каналах(дмв) заворачивалась картинка.не на всех тв(поясню-5этажка.кабельное тв.один клиент на втором зтаже в 3мастерских возил свой тв-везде нормально--дома заворачивается..на картинке -зубчатая окантовка изображения(не на всей картинке.только на части).меняли прошивки.тюнера другие ставили.к соседям тв таскали.соседские тв в хату носили- показывают нормально....мастер-кабельщик уровень тв сигнала ставит нормальный.а клиентский тв рвёт картинку....попросил я его поменять усилок подьездный(выходной электролитик подсох Чешу голову ..хоть и лень ему было.пошел.поменял--поправился тв клиента(данная неисправность была у клиента года полтора.хоть я там и ничего не заработал.3 раза гонял на заявку....может и вам пригодиться.

esperanco аватар
Не в сети
Регистрация: 28/05/12
Сообщения: 42

Re: Goldstar CF-20D60B. Шасси MC-41B. Дефект изображения на...
"Минздрав" писал(а):

измерения, имхо, нужны.

контакт-ДР(деж режим)- РР(рабоч. режим). В вольтах.
ТДКС-ДР-РР
1 46 130
2 46 128
3 46 126
5 0 0
6 0 0
7 0 0
9 0 0
10 0 0

TA8445-ДР-РР
1 0 9
2 0 0
3 0 1.3
4 0 0
5 0 4.3
6 0 4.2
7 0 29
8 0 1.5
9 0 0.8
10 0 0
11 0 15
12 1.6 30

esperanco аватар
Не в сети
Регистрация: 28/05/12
Сообщения: 42

Re: Goldstar CF-20D60B. Шасси MC-41B. Дефект изображения на...
"Maus" писал(а):

esperanco, Судя по ИЗО у тебя заворот СИ. Это связано с видеопроцессором. Попробуй убавить чувствительность или зашунтируй СИ,

Чем убавить? и как зашунтировать?

esperanco аватар
Не в сети
Регистрация: 28/05/12
Сообщения: 42

Re: Goldstar CF-20D60B. Шасси MC-41B. Дефект изображения на...
"hflbr66" писал(а):

мастер-кабельщик уровень тв сигнала ставит нормальный.

у меня-эфирка обычная аналоговая. проблемный канал-в середине ДМВ-диапазона. антенны-2шт(модель одна, брал в разных магазах) в разных комнатах-стоят на крыше метров на 20 друг от друга. картина на обеих антеннах-одинаковая. чужой телек притаскивали-на обеих антеннах-кажет нормально.

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9764

Re: Goldstar CF-20D60B. Шасси MC-41B. Дефект изображения на...
"hflbr66" писал(а):

.соседские тв в хату носили- показывают нормально...

Вот и я уже склоняюсь к сигналу с антенны. Надо из дежурки в караульное помещение переносить. Рот до ушей
esperanco, попроси тех, кто понял "измерения" поднять руку.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
