Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T-CON LG .

989 posts / 0 новых
Последнее сообщение
Maxxx аватар
В сети
Регистрация: 21/06/21
Сообщения: 2478

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

подсветка для аппаратов

LG 43LH541V . LG 43LH543V . LG 43LH560V
LG 43LF540V . LG 43LF590V

http://www.tvservice.org/files/mak63207801_2.jpg
http://www.tvservice.org/files/mak63207801.jpg
http://www.tvservice.org/files/mak63207801_lg.jpg

собраных на матрицах

HC430EUN-SLES2-5112
HC430EUN-SLES2-2112
HC430EUN-SLES8-213X
HC430EUN-SLES8-5112

LED Backlight Lamp strip For LG 43'' TV Innotek BMS 43inch R-Type L-Type 8520 1Chip PKG 72EA REV.00
LG 43 дюйма Innotek BMS 43 R-Type L-Type 8520 1 чип PKG 72EA rev,00
43inch 8520 1CHIP PKG 72EA REV 0.0 141022
MAK63207801A 43inch FHD R-TYPE L-TYPE REV 0.4
MAK63207801A LG INNOTEK BMS 43INCH L/R-TYPE 8520 1CHIP PKG 72EA REV 0.0 141022

MAK63207801A 43inch FHD R-TYPE L-TYPE REV 0.4

Maxxx аватар
В сети
Регистрация: 21/06/21
Сообщения: 2478

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

подсветка EDGE LED
6922L-0071A 47 V13 ART TV REV0.4 1 L-Type 6920L-0001C V13 ART TV REV0.4 1 R-Type 6920L-0001C

для телевизоров LG

LG 47LA660V . LG 47LA662V
LG 47LA667V . LG 47LA669V
LG 47LA690V . LG 47LA691V
LG 47LA740V . LG 47LA741V

_______________
PHILIPS 47PFL7108
PHILIPS 47PFL7008
PHILIPS 47PFL6008

собраных на матрицах

LC470EUF-PFF1
LC470EUH-PFP1
LC470EUG-PFF1
LC470EUH-PFF1

6922L-0071A 47 V13 ART TV REV0.4 1 L-Type 6920L-0001C V13 ART TV REV0.4 1 R-Type 6920L-0001C

Maxxx аватар
В сети
Регистрация: 21/06/21
Сообщения: 2478

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

42 "V13 EDGE VER0.3
6916L-0001C . 6900L-0646C
6922L-0103A . 6922L-0062A
6916L-1316A . 6916L-1472A
AT0205A
60 светодиодов

для LC420EUN-SFF3 . LC420EUN ( SF ) ( F3 )
для LC420EUN-SFF2 . LC420EUN ( SF ) ( F2 )

применение

LG 42LA643V .
LG 42LA644V
LG 42LA645V .
LG 42LA640S
LG 42LA6400
LG 42LA6408
LG 42LA6418
LG 42LA641V

можно в сборе - в корыте со светофильтрами
можно на радиаторе
можно просто линейку

6922l-0062a_v1b_42v13_edge_rev0.3   6916L-0001C.

Maxxx аватар
В сети
Регистрация: 21/06/21
Сообщения: 2478

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

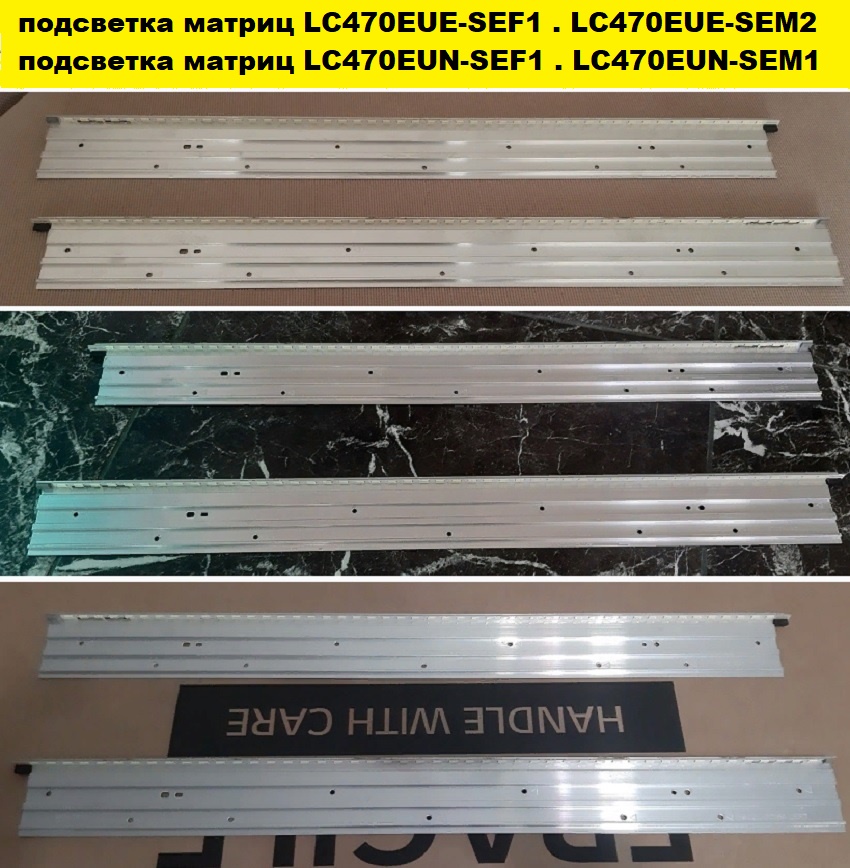

подсветка тв EDGE LED

6922L-0018A LEFT 47 V12 Edge REV1.4 7 L-Type 6920L-0131C

6922L-0017A LEFT 47 V12 Edge REV1.4 7 R-Type 6920L-0131C

2 планки 595мм по 48 светодиодов

/6922l-0018a_left_47_v12_edge_rev1.4_7_l-type_6920l-0131c
6922L-0018A   6922L-017A
6922l-0017a_left_47_v12_edge_rev1.4_7_r-type_6920l-0131c_lc470eue

применение
LG 47LM580T
LG 47LM580S
LG 47LM585T
,
LG 47LM620T
LG 47LM620S
LG 47LM6200

LG 47LS560T
LG 47LS562T
,
Philips 47PFL4007T/12,
Philips 47PFL4007T/60,
Philips 47PFL4307T/12
Supra STV-LC47660FL00

Матрица
LC470EUE-SEF1
LC470EUE-SEM1
LC470EUE-SEM2
LC470EUN-SEF1

Прикрепленные файлы:

Maxxx аватар
В сети
Регистрация: 21/06/21
Сообщения: 2478

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

LED-подсветка 6922L-0130A,
42" V14 ART5 TV REV0.1 2 L-Type 6920L-0001C, 6916L-1835A
42" V14 ART5 TV REV0.1 2 R-Type 6920L-0001C, 6916L-1836A

собраных на модулях
LC420EQE-PGM1
LC420EQE-PGF1
LC420EGE-PGM1

для телевизора Philips 42PUS7809S\60
для телевизора LG 42UB820V
для телевизора LG 42UB828V

42" V14 ART5 TV REV0.1 2  R-TYPE и L-TYPE  6922L-0130A
42" V14 ART5 TV REV0.1 2 R-TYPE и L-TYPE радиатор 6922L-0130A

Maxxx аватар
В сети
Регистрация: 21/06/21
Сообщения: 2478

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

LED- ПОДСВЕТКА LG PHILIPS 47 дюймов TV

47″ ART TV REV0.6
47″ ART TV REV0.3
6916L0890A .  6916L0891A
6916L0823A, . 6916L0824A
L-R Type 6920L-0001C
6922L-0021A LED BAR
2x 63LED
стикер на корыте
6091L-2038A

применение в телевизорах
PHILIPS 47PFL6907T\12
PHILIPS 47PFL6907K\12
SKYWORTH 47E800A

LG 47LM640S     LG 47LM640T
LG 47LM660T     LG 47LM660S
LG 47LM760S     LG 47LM760T
LG 47LM761T     LG 47LM761S
LG 47LM860V

собраных на матрицах
LC470EUG-PEF1
LC470EUF-PEF1
LC470EUH-PEF1
LC470EUG-PEF2

L-R Type 6920L-0001C 6922L-0021A LED BAR 2x 63LED
LC470EUG-PEF1 . LC470EUF-PEF1  подсветка
6916L0890A .  6916L0891A 6916L0823A, . 6916L0824A
47″ ART TV REV0.6 2 -  47″ ART TV REV0.3 1
http://www.tvservice.org/files/lc470euf-pef1_1.jpg
L-R Type 6920L-0001C 6922L-0021A LED BAR 2x 63LED

Maxxx аватар
В сети
Регистрация: 21/06/21
Сообщения: 2478

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

рассеиватель - светофильтр LG 65NANO-серии

НЕ ДЕГРАДИРОВАННЫЙ  ! - НОРМАЛЬНЫЙ
ТОЛЬКО В СБОРЕ  в «КОРЫТЕ»
цена-6000 рубл

для ( NANO 8 серий  )

маркировка "корыт*
NC650EQG-ABLH1
NC650EQG-ABLH3
NC650EQG-ABKH1
NC650EQG-AAKH5

с парт номерами
EAJ65686101
EAJ65768201
EAJ65687501
EAJ65788901

для моделей
LG 65NANO856PA
LG 65NANO866PA
LG 65NANO863PA
LG 65NANO883PB
LG 65NANO886PB
LG 65NANO896PC
LG 65NANO806PA
LG 65NANO813PA
LG 65NANO816PA
LG 65NANO806QA
LG 65NANO816QA
LG 65NANO823QB
LG 65NANO826QB
LG 65NANO829QB
LG 65NANO846QA
LG 65NANO856QA

МОДУЛЬ ПОДСВЕТКИ В СБОРЕ

рассеиватель-светофильтр 65дюймового тв lg 65nano826qb_nc650eqg-ablh3
РАССЕИВАТЕЛЬ - СВЕТОФИЛЬТР -КОРЫТО В СБОРЕ -ПОДСВЕТКА LG 65NANO816PA
Рассеиватель-светофильтр -модуль подсветки в сборе для  LG 65NANO8

Maxxx аватар
В сети
Регистрация: 21/06/21
Сообщения: 2478

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

LED Backlight strip 28 lamp For LG INNOTEK 43INCH FHD L/R-TYPE 8520PKG 56EA MAK63207501 43LF63-FHD
LG INNOTEK 43inch FHD 8520PKG 56EA V01 141007 MAK63207501

подсветка для аппаратов


LG 43LF570V
LG 43LF632V
LG 43LF630V
LG 43LF634V
LG 43LF6300

модуль LCD

HC430EUN-VAEN1-211X

 8520PKG 56EA MAK63207501 43LF63-FHD
подсветка LG 43LF630V . LG 43LF634V

Maxxx аватар
В сети
Регистрация: 21/06/21
Сообщения: 2478

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

ПОДСВЕТКА В СБОРЕ
( модуль со светофильтрами -рассеивателями и линейками светодиодов внутри )
UF64_UHD_A 43INCH UHD 1BAR 24EA TYPE REV.0.0_150408
UF64_UHD_A_S, UF64_UHD_A_S e74739 94v-0

внутри три линейки по 8 светиков

для телевизоров

LG 43UH619V
LG 43UH610V
LG 43UH603V
LG 43UF640V

маркировка на "корыте "

HC430DGG-SLNX1-211X
HC430DGN-SLNX5-5112
HC430DGN-SLNX6-211X

UF64_UHD_A L 43INCH UHD 1BAR 24EA TYPE REV.0.4_150408

подсветка в сборе LG 43UH603V
подсветка в сборе LG 43UH619V
3-pcs-8led-850mm-led-для lg-43uh619v
подсветка 8led-850mm-led-lg-43uh610v-lg 43uh619v

Maxxx аватар
В сети
Регистрация: 21/06/21
Сообщения: 2478

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

LED backlight: 6202B000A1800, 6202B000A2800
LED backlight: 6202B000A1300, 6202B000A2300

применение

LG 50UH630V
LG 50UH635V
LG 50UF830V
LG 50UF8300
LG 50UF8307

( Panel: V500DJ2-KS5 )

 6202B000A1800, 6202B000A2800
