Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

T-Con ( контроллеры матриц )

6870C-0060F
LC370WX1/LC320W01

6870C-0060F . LC370WX1/LC320W01

Прикрепленные файлы:

Maxxx аватар
Не в сети
Регистрация: 21/06/21
Сообщения: 2478

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

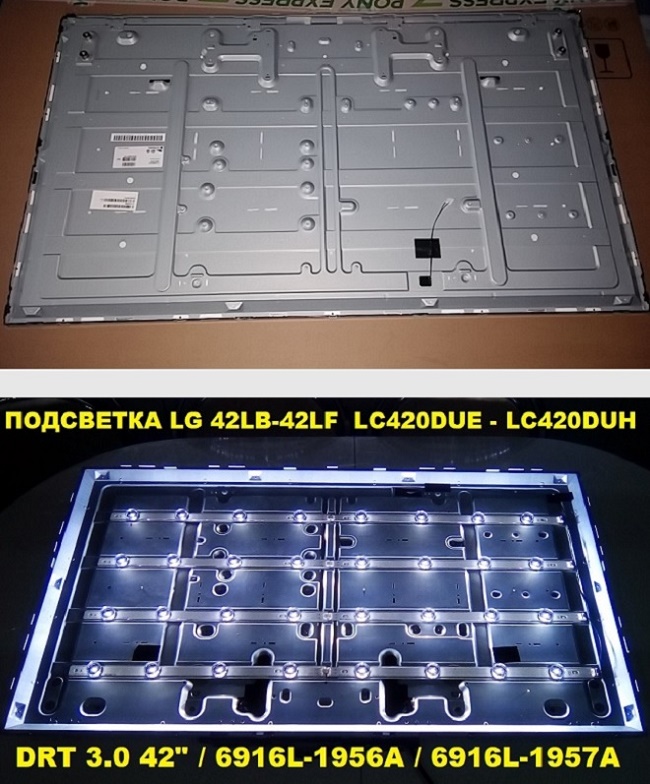

модуль подсветки в сборе LC420DUE \ LC420DUH
с линейками внутри
LG Innotek DRT3.0 42 DIRECT AGF78402101
DRT 3.0 42" / 6916L-1956A / 6916L-1957A
DRT 3.0 42" / 6916L-1956E / 6916L-1957E

для LG 42 дюйма 42LB . 42LF . 42LY

для моделей


LG 42LB580V . LG 42LB570V . LG 42LB582V
LG 42LB620V . LG 42LB628V . LG 42LB629V
LG 42LB560V . LG 42LB561V . LG 42LB563V
LG 42LB565V . LG 42LB5610 . LG 42LB569V
LG 42LB5630 . LG 42LB569V . LG 42LB6200
LG 42LB550V . LG 42LB552V . LG 42LB5500
LG 42LB551V . LG 42LB5510 . LG 42LB5520
LG 42LB588V . LG 42LB5800 . LG 42LB582V

_____________________________________

LG 42LF620V . LG 42LF564V . LG 42LF562V
LG 42LF552V . LG 42LF550V . LG 42LF551C
LG 42LF561V . LG 42LF5600 . LG 42LF6200
LG 42LF580V . LG 42LF5800

_____________________________________
LG 42LB650V . LG 42LB652V . LG 42LB653V
LG 42LF650V . LG 42LF652V . LG 42LF653V
LG 42LB658V . LG 42LB6500 . LG 42LF6500

DRT 3.0 42" / 6916L-1956A / 6916L-1957A
подсветка LG 42LB  LG 42LF   DRT 3.0 42"  .  6916L-1956A  . 6916L-1957A

Прикрепленные файлы:

Maxxx аватар
Не в сети
Регистрация: 21/06/21
Сообщения: 2478

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

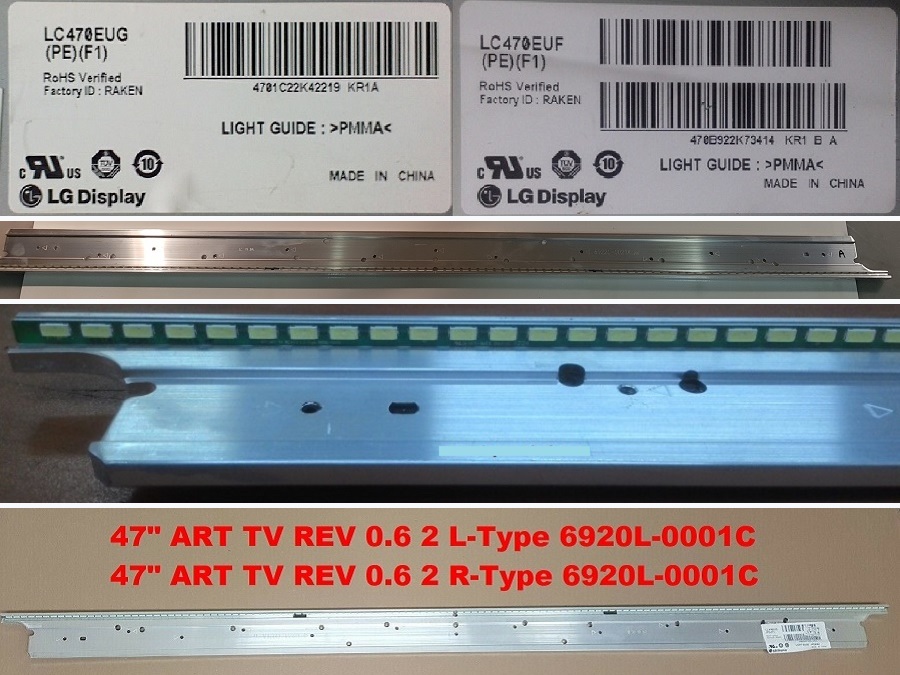

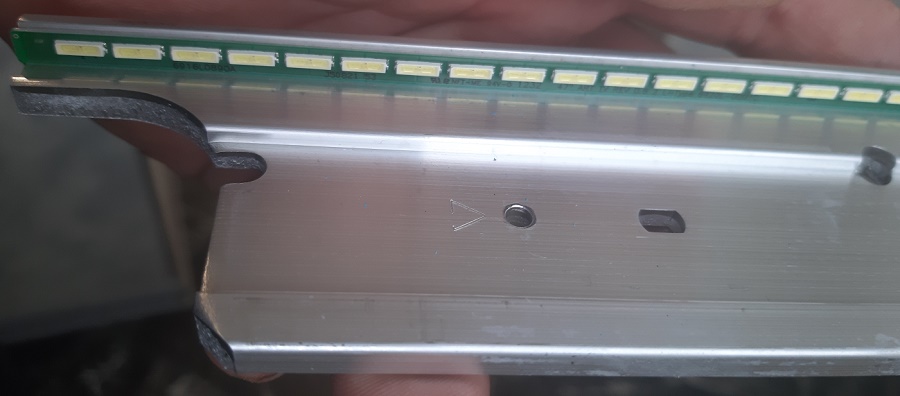

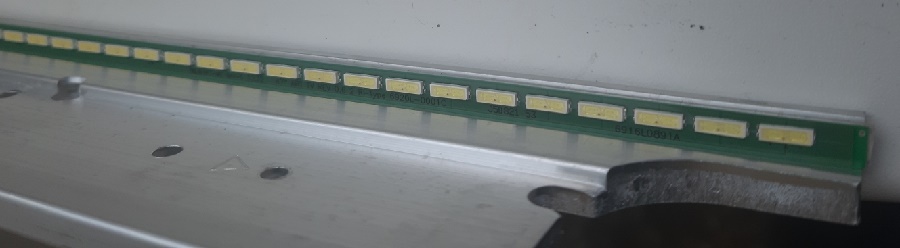

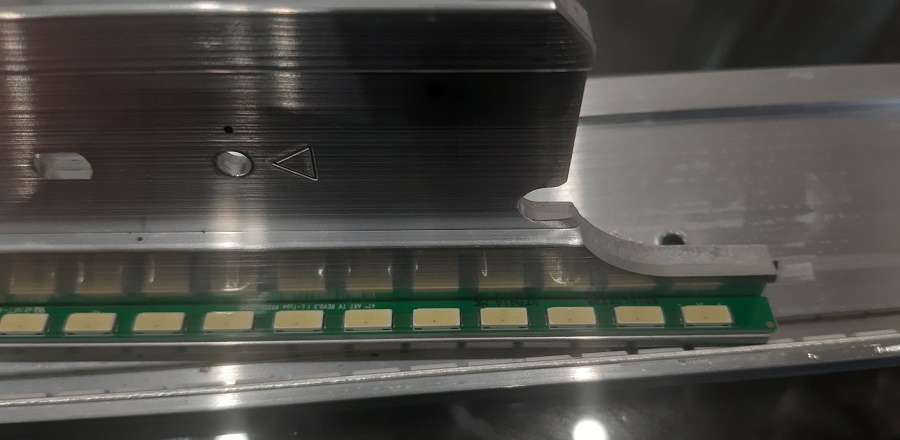

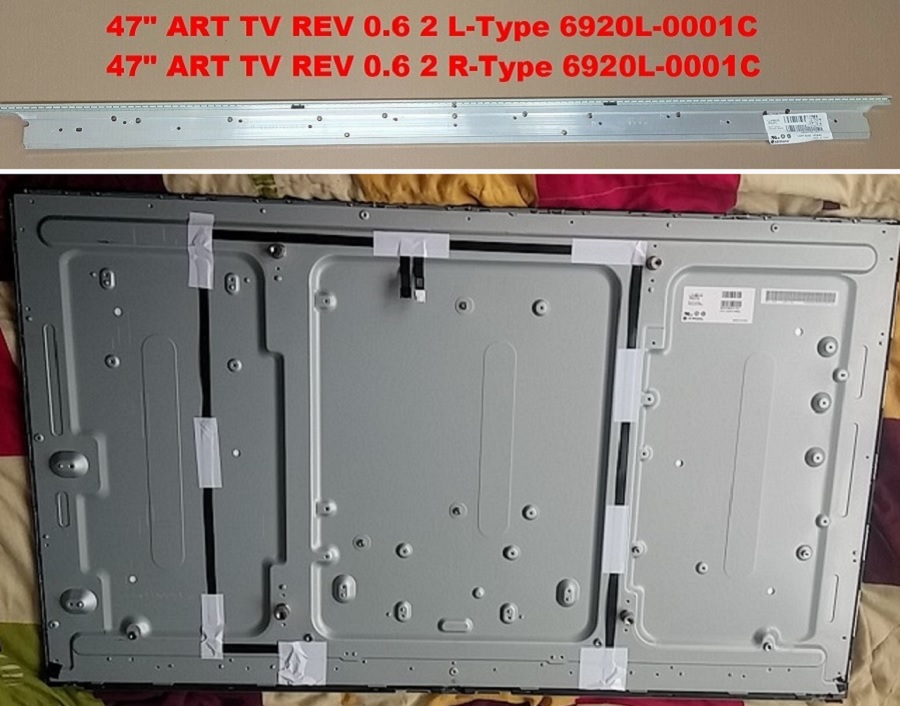

LED- ПОДСВЕТКА LG PHILIPS 47 дюймов TV

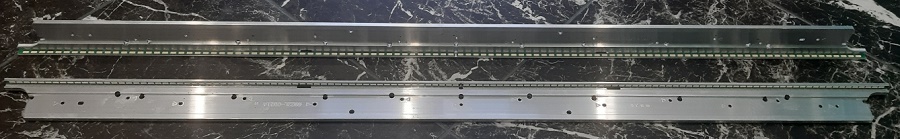

47″ ART TV REV0.6
47″ ART TV REV0.3
6916L0890A .  6916L0891A
6916L0823A, . 6916L0824A
L-R Type 6920L-0001C
6922L-0021A LED BAR
2x 63LED
стикер на корыте
6091L-2038A

применение в телевизорах
PHILIPS 47PFL6907T\12
PHILIPS 47PFL6907K\12
SKYWORTH 47E800A

LG 47LM640S     LG 47LM640T
LG 47LM660T     LG 47LM660S
LG 47LM760S     LG 47LM760T
LG 47LM761T     LG 47LM761S
LG 47LM860V

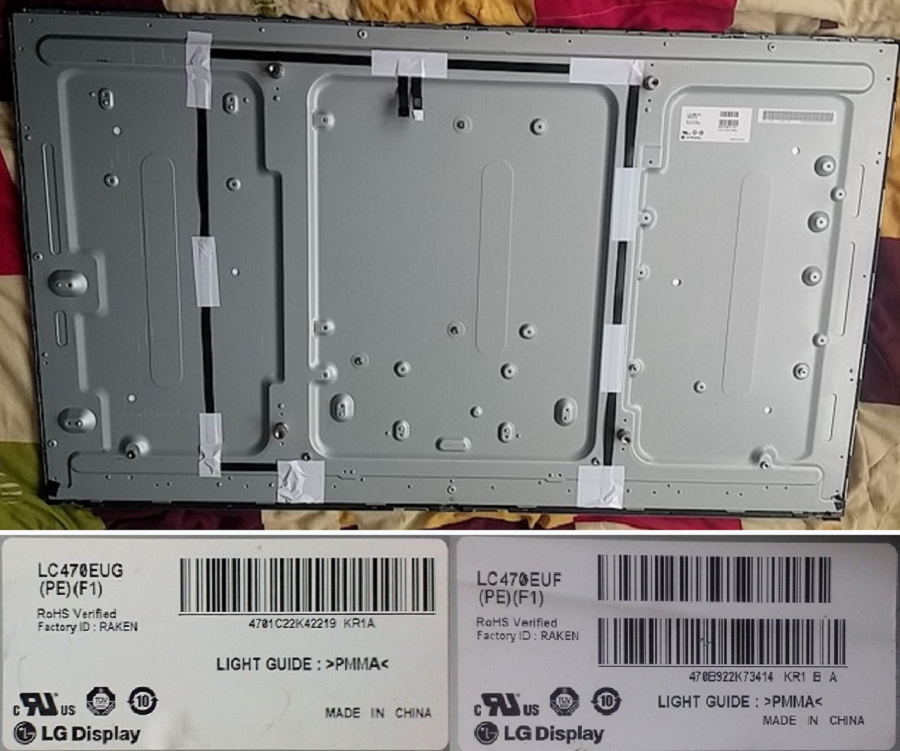

собраных на матрицах
LC470EUG-PEF1
LC470EUF-PEF1
LC470EUH-PEF1
LC470EUG-PEF2

L-R Type 6920L-0001C 6922L-0021A LED BAR 2x 63LED
LC470EUG-PEF1 . LC470EUF-PEF1  подсветка
6916L0890A .  6916L0891A 6916L0823A, . 6916L0824A
47″ ART TV REV0.6 2 -  47″ ART TV REV0.3 1
http://www.tvservice.org/files/lc470euf-pef1_1.jpg
L-R Type 6920L-0001C 6922L-0021A LED BAR 2x 63LED

Прикрепленные файлы:

Maxxx аватар
Не в сети
Регистрация: 21/06/21
Сообщения: 2478

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

ПОДСВЕТКА TV LG EDGE LED РАЗНАЯ

подсветка EDGE LED TV  LG

Прикрепленные файлы:

Maxxx аватар
Не в сети
Регистрация: 21/06/21
Сообщения: 2478

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

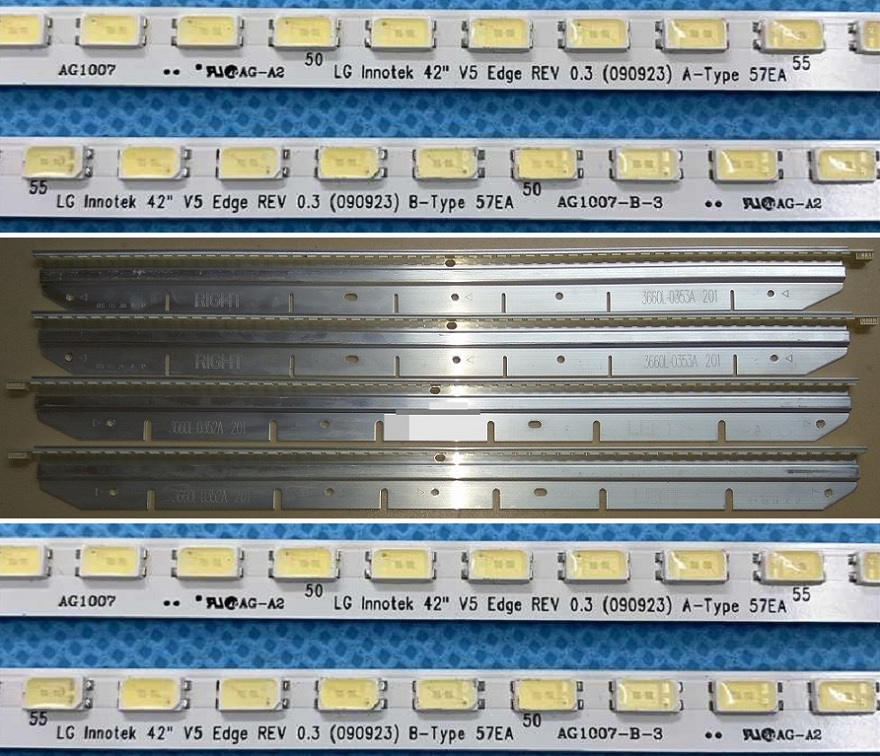

LG INNOTEK 42 V5 EDGE REV 0.3 090923 B-TYPE 57EA 3660L-0353A
LG INNOTEK 42 V5 EDGE REV 0.3 090923 B-TYPE 57EA 3660L-0352A

LED-подсветка LG Innotek 42" Rev 4.0 57EA TYPE-B, 3660L-0353A
LED-подсветка LG Innotek 42" Rev 4.0 57EA TYPE-A, 3660L-0352A
LED-подсветка LG Innotek 42" Rev 0.6 57EA TYPE-B, 3660L-0353A
LED-подсветка LG Innotek 42" Rev 0.6 57EA TYPE-A, 3660L-0352A

применение в тв
LG 42LE5300
LG 42LE5310
LG 42LE5350
LG 42LE5400
LG 42LE4500
LG 42LE5500
LG 42LE7300
LG 42LE7500
TOSHIBA 42SL738R

для матриц
LC420EUH-SCA1 .  LC420EUH (SC)(A1)
LC420EUG-SCA1 .  LC420EUG (SC)(A1)
LC420EUD-SCA2 .  LC420EUD (SC)(A2)
LC420EUD-SCA1 .  LC420EUD (SC)(A1)

 42 V5 EDGE REV 0.3 090923 B-TYPE 57EA 3660L-0353A
 42 V5 EDGE REV 0.3 090923 B-TYPE 57EA 3660L-0353A

Прикрепленные файлы:

ДУЛАТ аватар
Не в сети
Регистрация: 12/01/22
Сообщения: 1

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

Нужна Матрица 43UM7100PLB. Сколько стоит

Maxxx аватар
Не в сети
Регистрация: 21/06/21
Сообщения: 2478

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...
"ДУЛАТ" писал(а):

Нужна Матрица 43UM7100PLB. Сколько стоит

1 - ЗДОРОВАТЬСЯ НЕ УЧИЛИ ?
2 - ЭТО ТЕМА С ПЛАТАМИ И ПОДСВЕТКОЙ
3 - ПО МАТРИЦАМ ЕСТЬ ОТДЕЛЬНАЯ ТЕМА -
по ссылке http://www.tvservice.org/node/5836?page=211

ответил в личные сообщения .внимательно читайте

Maxxx аватар
Не в сети
Регистрация: 21/06/21
Сообщения: 2478

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

модуль подсветки в сборе для тв LG 49 дюймов
( корпус матрицы со светодиодной подсветкой и рассеивателями )

для моделей

LG 49UM7450PLA
LG 49UM7400PLB
LG 49UM7390PLC
LG 49UM7300PLB
LG 49UM7020PLF
LG 49UM7050PLF
LG 49UM7090PLA
LG 49UM7100PLB
LG 49UK6200PLA
LG 49UK6300PLB
LG 49UK6390PLG
LG 49UK6400PLF
LG 49UK6450PLC
LG 49UK6470PLC
LG 49LJ5500
LG 49LJ550M
LG 49UJ630V
LG 49UJ631V
LG 49UJ634V
LG 49UJ639V
LG 49UJ6300
LG 49LJ594V
LG 49LJ595V
LG 49LK5910PLC
LG 49LK5100PLA

AC490DGG-SLEM1_RA
AC490DGG-SLJM1_RA
NC490DGG-AAGP1
HC490DGG-SLTL7-A191
HC490DUN-SLTL1-A19X
SDL490W0 (LD0-B11)
AC490DGG-SLEM3-RA
HC490DGG-SLTL7-A191
AC490DGG-SLEM2_RA
AC490DGG-SLJM2_RA
NC490DUE-AAFX1-41CA

LC49490134B
LC49490135B
LG 49"
JL.D49091330-001FS-M LGSBWAC72

JL.D49091330-001FS-M

- LC49490134B - 4 планки по 5 светодиодов
- ​LC49490135B - 4 планки по 4 светодиода
________________________________

Характеристики
JL.D49091330-001FS-M . LED QTY:9lampLamp voltage:3VBulb distance:111mm

JL.D49091330-001FS-M LGSBWAC72
JL.D49091330-001FS-M LGSBWAC72
JL.D49091330-001FS-M LGSBWAC72

Прикрепленные файлы:

Maxxx аватар
Не в сети
Регистрация: 21/06/21
Сообщения: 2478

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

светодиодная подсветка LG 43LH500T

210BZ10D043030H11L

Ширина - 16mm
Комплектность (комплект 5 планок)
Коннектор подключения - 3 pin
Длина планки - 850mm
Количество светодиодов на планке - 10 led
Напряжение светодиодов - 3V
Диагональ телевизора - 43"

подсветка  lg 43lh500t
можно в сборе - в корыте с рассеивателями
подсветка  LG 43LH500T
подсветка  LG 43LH500T

Прикрепленные файлы:

Maxxx аватар
Не в сети
Регистрация: 21/06/21
Сообщения: 2478

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

подсвветка ТВ LG 43 "

( модуль со светофильтрами -рассеивателями и линейками светодиодов внутри )
UF64_UHD_A 43INCH UHD 1BAR 24EA TYPE REV.0.0_150408
UF64_UHD_A_S, UF64_UHD_A_S e74739 94v-0

внутри три линейки по 8 светиков

для телевизоров

LG 43UH610V
LG 43UH619V
LG 43UH603V
LG 43UF640V

маркировка на "корыте "

HC430DGG-SLNX1-211X
HC430DGN-SLNX5-5112
HC430DGN-SLNX6-211X

UF64_UHD_A L 43INCH UHD 1BAR 24EA TYPE REV.0.4_150408

подсветка в сборе LG 43UH603V
подсветка в сборе LG 43UH619V
3-pcs-8led-850mm-led-для lg-43uh619v
подсветка 8led-850mm-led-lg-43uh610v-lg 43uh619v

Прикрепленные файлы:
