А что тут думать? Померить никак? Катод в воздухе а экран синий. Напругу то измерить, козу с корпусом...
"саня м1966" писал(а):
намотал на тдкс 3 витка
Подробней, ПК от родного накала оторвал?
Что с другими катодами? Что на входах ВУ? Вытягивать по одной цифири? ПК пропаяна? Ежечасно справляться о действиях? Подумай, кому больше нужно.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
ПК , от родного канала оторван с отпаяным R529 , на катоде -242 V Ha R529 -154V , Ha BУ - g3.2 V
с отпаяным R539 , В на катоде 152V , на R539 -193V, Ha BУ - B1.3 V ,
с отпаяным R519 , Ha катoде 179V , на R519 - 192V , На Ву - R -1.2V
Я считаю , что если бы : накал замыкал с каким нибудь катодом TV уходил бы в защиту
Пробывал ставить новую память , не прописывает , ставил и по горячему и по холодному ( на включенном и на выключенном TV)
Такое ощущение что когда делаю настройку где то каналы проскакивают , но все в зеленом!
Интересует вопрос почему нет звука???? по мкх пинам проходил отверткой реакций 0
пропоял ПК ,подушка исчезла! лохи остались
Выставлю первый канал , пробую настройку , Написанно пропуск включен , отключаю пропуск настраиваю , хоть и не настраивается включается опять пропуск влючен , из-за тюнера может?

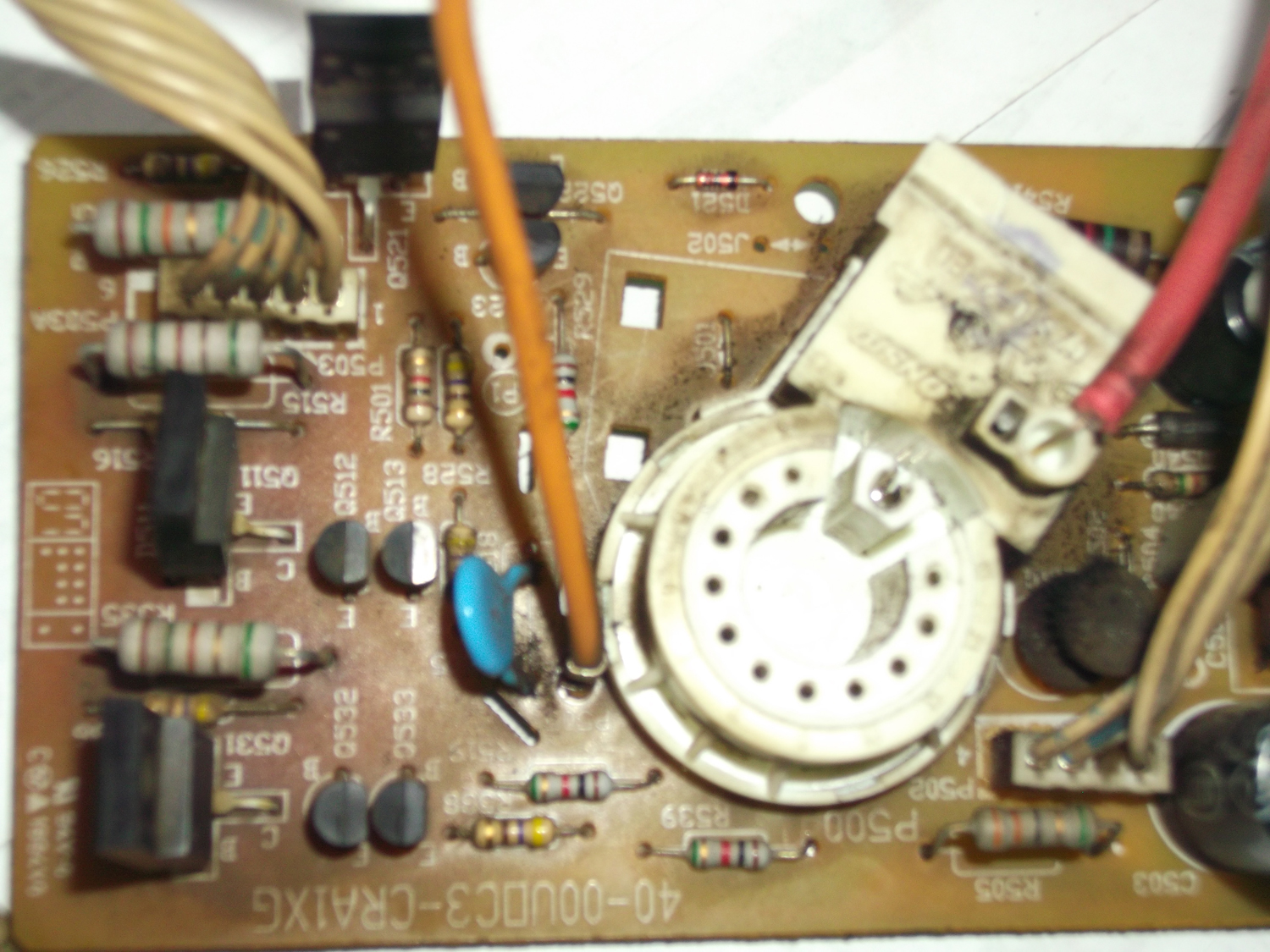

Пк сфотографирую отправлю
откллючил R529 растр стал синий .думал замыкает катод с накалом намотал на тдкс 3 витка .включил тоже самое
А что тут думать? Померить никак? Катод в воздухе а экран синий. Напругу то измерить, козу с корпусом...
Подробней, ПК от родного накала оторвал?
Что с другими катодами? Что на входах ВУ? Вытягивать по одной цифири? ПК пропаяна? Ежечасно справляться о действиях? Подумай, кому больше нужно.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
ПК , от родного канала оторван с отпаяным R529 , на катоде -242 V Ha R529 -154V , Ha BУ - g3.2 V
с отпаяным R539 , В на катоде 152V , на R539 -193V, Ha BУ - B1.3 V ,
с отпаяным R519 , Ha катoде 179V , на R519 - 192V , На Ву - R -1.2V
Я считаю , что если бы : накал замыкал с каким нибудь катодом TV уходил бы в защиту
Пробывал ставить новую память , не прописывает , ставил и по горячему и по холодному ( на включенном и на выключенном TV)
Такое ощущение что когда делаю настройку где то каналы проскакивают , но все в зеленом!
Интересует вопрос почему нет звука???? по мкх пинам проходил отверткой реакций 0
пропоял ПК ,подушка исчезла! лохи остались
Выставлю первый канал , пробую настройку , Написанно пропуск включен , отключаю пропуск настраиваю , хоть и не настраивается включается опять пропуск влючен , из-за тюнера может?
Пк сфотографирую отправлю
На модуляторе какая напруга?
подскажите : есть ли на этот тв или Томсон ест 009 текс доукментация ( описание работы блоков)
Прикрепленные файлы:
На модуляторе какая напруга? 650 вольт
Прикрепленные файлы:
Ну ты жжёшшь!!!Теперь в всё обратно на место как должно быть и всё сначала, измерения с платы кинескопа.

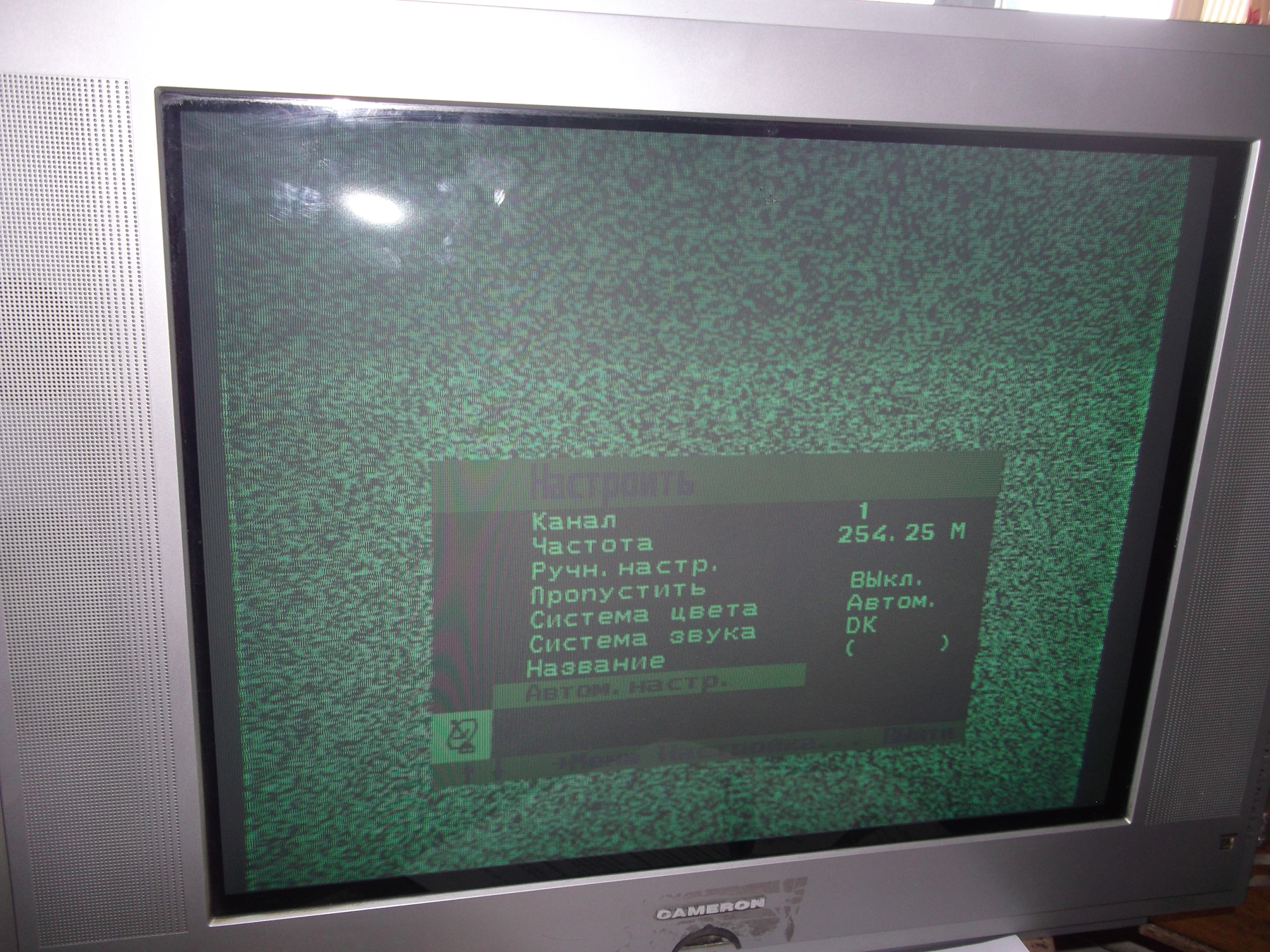

еще одно фото экрана
Прикрепленные файлы:
саня м1966, модулятор - это какой вывод по твоему?
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
когда косаюсь щупом модулятора экран получается таким
Прикрепленные файлы:
