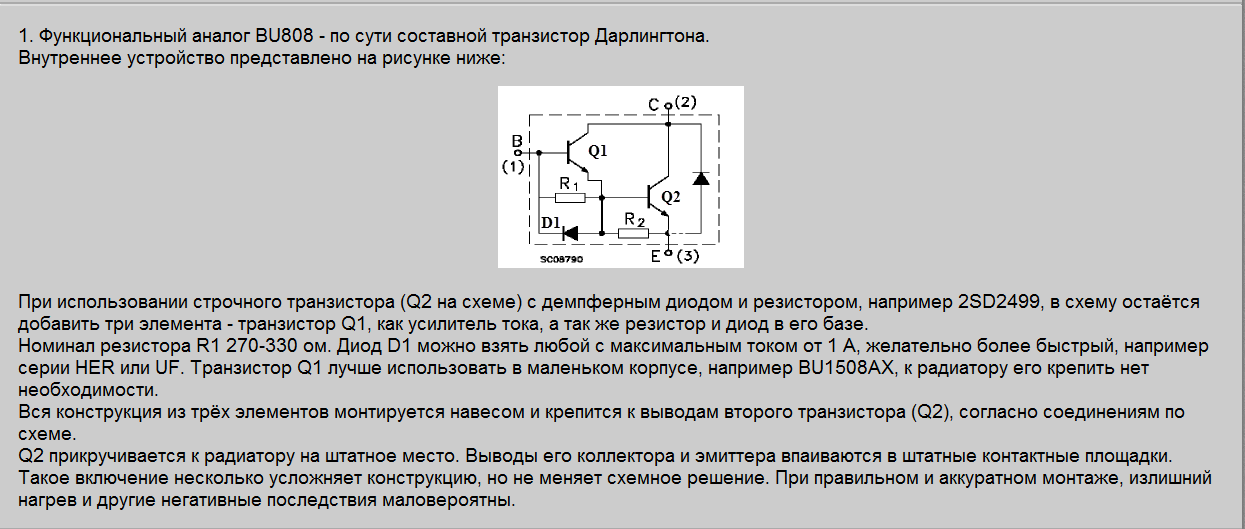

Если нет BU 808. То можно так установить. Вот сборка. На радиатор сажается D 2499 (или ему подобный) D 1710 (или ему подобный) не греется,навесом ставят.
Ой-ли? А.Л., Мдя, ты тему размазал аж на 13 страниц! Время ремонта: 21 день! Круто! А.Л. У меня к тебе прозьба: Отпиши, какие позиции ты поменял при ремонте? Маленький отчётик о проделанной работе! Плиз!
Нахожусь в том прекрасном возрасте,когда тараканы в голове передохли,лапша на ушах не держится,а потенциал ещё,ох как велик...
А.Л. У меня к тебе прозьба: Отпиши, какие позиции ты поменял при ремонте? Маленький отчётик о проделанной работе! Плиз!
В БП.поменял стабилитроны D801 и IC818,оптопару IC801,кондёр С810,шим МС44608Р40,полевик Q801(6N60).В строчной BU 808 DFI,и электролит в базе 47х50в(параллельно ему керамический поставил на 0,1х250В и транзистор перед ним поставил КТ972А вместо импортного.( подходящей схемы на строчную я не нашёл) Вроде бы всё!
Кстати, КТ972-это тоже составной транзистор с большим коэфф передачи тока,если вместо него впендюривать что-то более слабое,то будет и складка и писк..

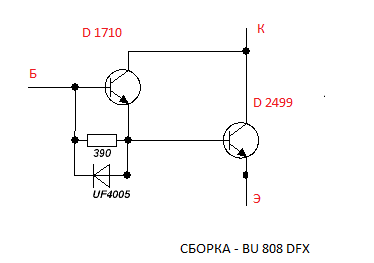

Если нет BU 808. То можно так установить. Вот сборка. На радиатор сажается D 2499 (или ему подобный) D 1710 (или ему подобный) не греется,навесом ставят.
Прикрепленные файлы:
Источник нашей мудрости — наш опыт. Источник нашего опыта — наша глупость.
Поставил BU 808,конечно не оригинал,но радиатор побольше,работает пока.За подсказки спасибо,воспользуюсь при возможности и необходимости.
А 150 вольт есть?
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Нет конечно.там и при 115-ти прекрасно всё работает!
Ой-ли?
А.Л., Мдя, ты тему размазал аж на 13 страниц! Время ремонта: 21 день! Круто!
А.Л. У меня к тебе прозьба: Отпиши, какие позиции ты поменял при ремонте? Маленький отчётик о проделанной работе! Плиз!
Нахожусь в том прекрасном возрасте,когда тараканы в голове передохли,лапша на ушах не держится,а потенциал ещё,ох как велик...
В БП.поменял стабилитроны D801 и IC818,оптопару IC801,кондёр С810,шим МС44608Р40,полевик Q801(6N60).В строчной BU 808 DFI,и электролит в базе 47х50в(параллельно ему керамический поставил на 0,1х250В и транзистор перед ним поставил КТ972А вместо импортного.( подходящей схемы на строчную я не нашёл) Вроде бы всё!
Аминь
Гадания и предсказания решений по бобам, желудям, дыму, кофейной гуще...
Продажа товаров для ремонта LED подсветки, инструменты, материалы, радиодетали
ВСЁ-это когда ноги холодные!!! Ставь на прогон и поглядывай на температурный режим НОТа и полевика в БП.
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!
Только непонятно, что за НОТ установлен и как сама по себе складка убралась и свист, ну да ладно. Как бы работает.
Кстати, КТ972-это тоже составной транзистор с большим коэфф передачи тока,если вместо него впендюривать что-то более слабое,то будет и складка и писк..
