Ну если питатель не контролируется процесором командой (on/off).То повесь лампочку 12вольт на тот контакт блока питания откуда выходит 15 вольт,так провериш работает питатель или нет.Только прежде отключи питающий шлейф от основного шаси.Удачи!
Я могу только посоветовать ,одно нужно ремонтировать блок питания.
Хороший ответ.Дело в том что только на 6-й ножке NCP 1207 A есть пульсирующие напряжение 10,5-10,7в.(на 8-й ~75 в.),на остальных напряжения меньше 1в.,и импульсов нет ни каких (проверено осциллографом).Может кто сталкивался с такой проблемой?
Я думаю,что в лсд телевизоре питатель всегда контролируется процессором.Оптопары на питателе есть? И не одна?Сфотографируй,фото-сюда.В любом случае он должен выдавать напряжение дежурного режима.
Замени емкость электролит на 6 выводе.Резистор со звездочкой,что на 8 вывод подает питание,поднять и измерить его реальное сопротивление,стабилитрон на затворе полевика проверить или заменить, и оптопару нужно проверить ее работоспособность (можно с помощью 2-х приборов).
Ну если питатель не контролируется процесором командой (on/off).То повесь лампочку 12вольт на тот контакт блока питания откуда выходит 15 вольт,так провериш работает питатель или нет.Только прежде отключи питающий шлейф от основного шаси.Удачи!
Не знать-не стыдно,стыдно не учится!
На выходе со вторички напряжения вообще нет.
Я могу только посоветовать ,одно нужно ремонтировать блок питания.
Не знать-не стыдно,стыдно не учится!
Хороший ответ.Дело в том что только на 6-й ножке NCP 1207 A есть пульсирующие напряжение 10,5-10,7в.(на 8-й ~75 в.),на остальных напряжения меньше 1в.,и импульсов нет ни каких (проверено осциллографом).Может кто сталкивался с такой проблемой?
Я думаю,что в лсд телевизоре питатель всегда контролируется процессором.Оптопары на питателе есть? И не одна?Сфотографируй,фото-сюда.В любом случае он должен выдавать напряжение дежурного режима.
Каждому-свое.
Оптопара одна.На полевик вообще нет ни каких импульсов.
Прикрепленные файлы:
А это что,схема блока питания (на фото под платой).?
Каждому-свое.

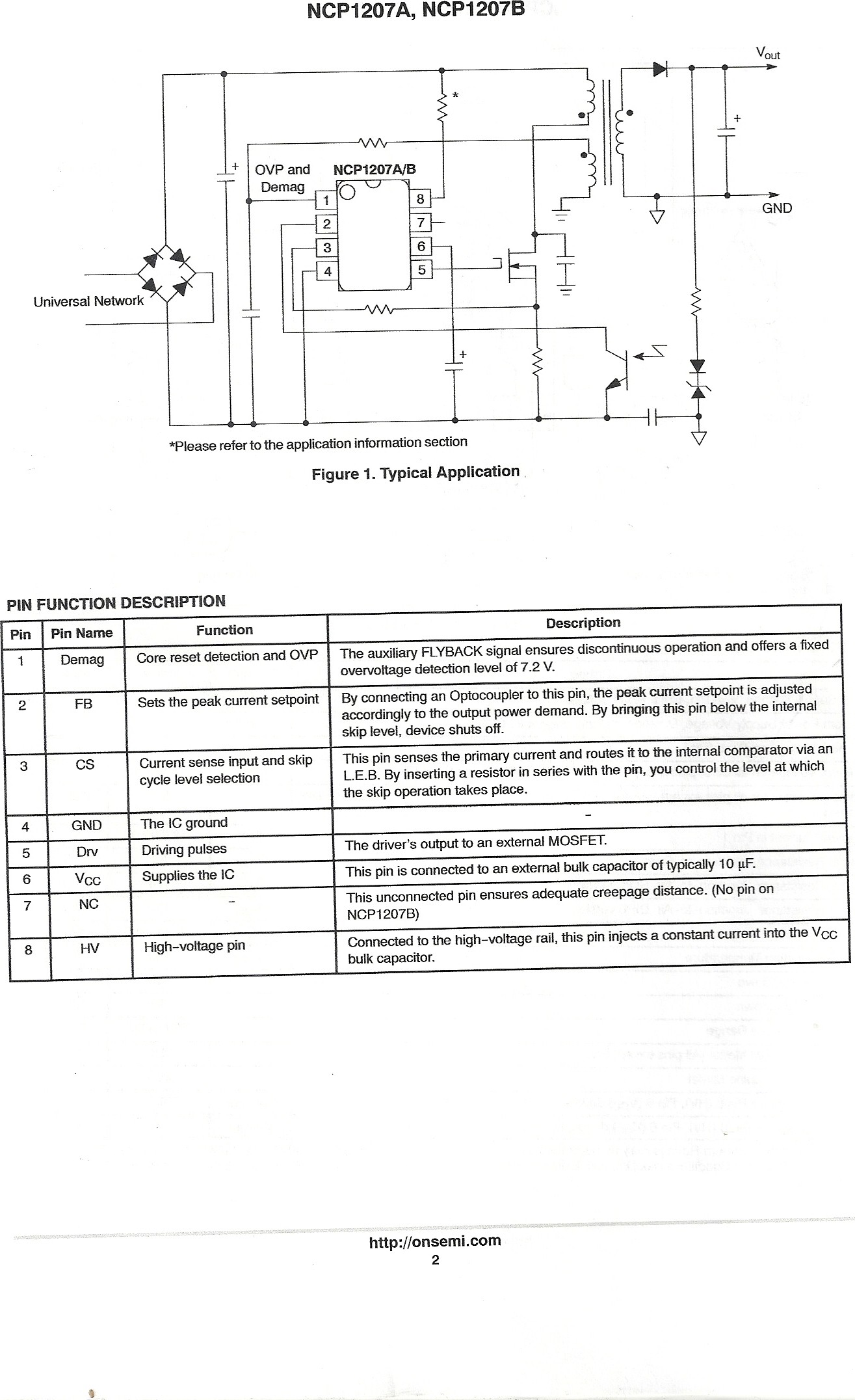

Деташит NCP1207A,общая схема.на ней половины тех элементов которые установлены в БП нет.

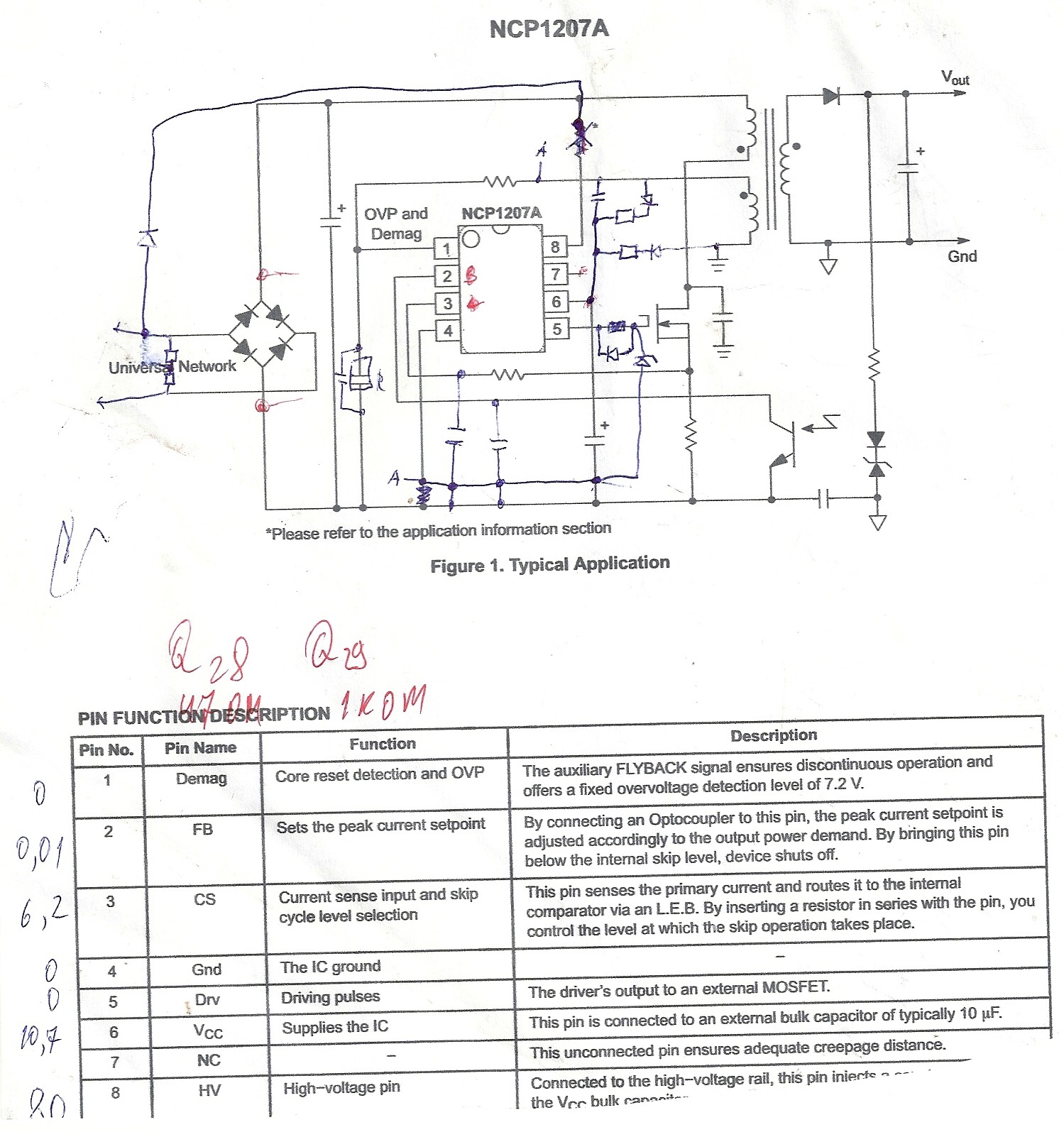

Здесь 1-й приблизительная схема бп и деташит NCP 1207A
Прикрепленные файлы:
Замени емкость электролит на 6 выводе.Резистор со звездочкой,что на 8 вывод подает питание,поднять и измерить его реальное сопротивление,стабилитрон на затворе полевика проверить или заменить, и оптопару нужно проверить ее работоспособность (можно с помощью 2-х приборов).
Каждому-свое.
