Выключаеться телевизор Rolsen D29R75TD РЕШЕНО

[Решено]
40 сообщений / 0 новых
Последнее сообщение
ilgiz аватар
Не в сети
Регистрация: 09/02/13
Сообщения: 19

Re: Выключаеться телевизор Rolsen D29R75TD

поменял кондер с 704, диод VD 705 b 706, резистор R 808, телевизор включился, размеры изображения заходят за края телевиора, потом погорел резитор дымом R 723 и почему экран ушел за края.

t380998 аватар
Не в сети
Монтер
Регистрация: 16/12/12
Сообщения: 1240

Re: Выключаеться телевизор Rolsen D29R75TD

ilgiz, а диоды заменил точно такими-же или аналогами?
И не перепутал ли полярность диодов?

Александр Россия

AleksNew аватар
Не в сети
Регистрация: 14/05/11
Сообщения: 479

Re: Выключаеться телевизор Rolsen D29R75TD
"ilgiz" писал(а):

погорел резитор дымом R 723 и почему экран ушел за края.

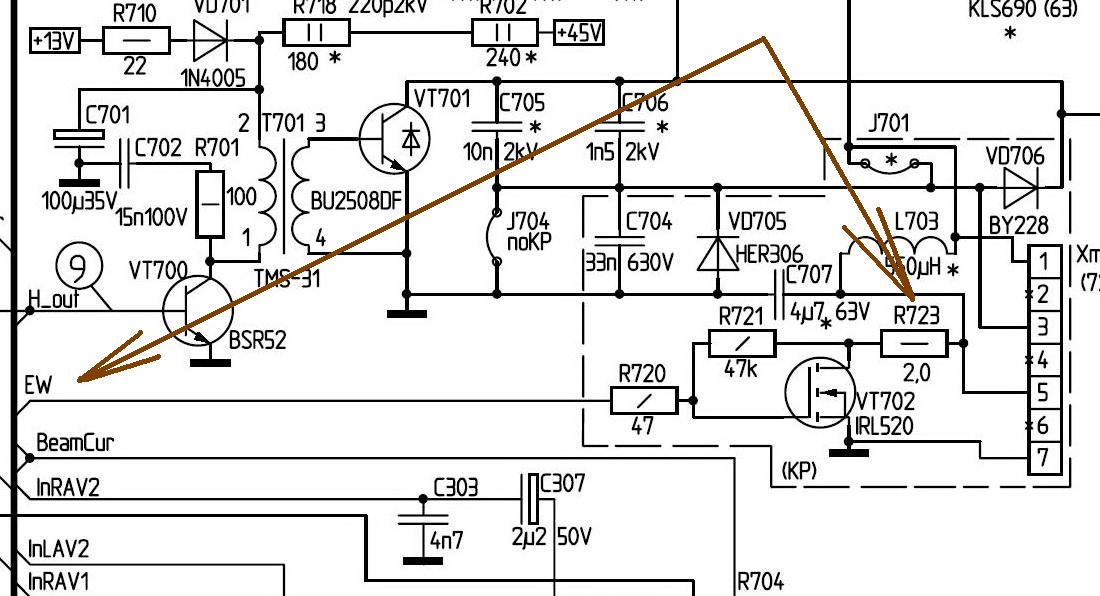

Потому-что очевидно проблема в этом:

Прикрепленные файлы:

ilgiz аватар
Не в сети
Регистрация: 09/02/13
Сообщения: 19

Re: Выключаеться телевизор Rolsen D29R75TD

Извиняюсь что сразу не написал.
Диода HER 306 не было, проехал три магазина нет у них такого (в двух из них даже позистора на три ножки нет уже вторую неделю), в электронике дали HER 307 но сказали то же самое, остальные детали идентичны. диоды по схеме поставил катод большое сопротивление же?,
вот нашел
HER306 Выпрямитель тока: Высокая Эффективная
HER307 ВЫПРЯМИТЕЛЬ ТОКА ВЫСОКИЙА ОРГАНИЗАЦИОННО-ТЕХНИЧЕСКИЙ УРОВЕНЬ
погорел резистор R 723 на 220 ом 2w.

t380998 аватар
Не в сети
Монтер
Регистрация: 16/12/12
Сообщения: 1240

Re: Выключаеться телевизор Rolsen D29R75TD
"ilgiz" писал(а):

погорел резистор R 723 на 220 ом 2w.

А разве он 220 ом по схеме?
.

"ilgiz" писал(а):

диоды по схеме поставил катод большое сопротивление же?,

странное изречение.
ilgiz, белое колечко с краю корпуса HER307-это в ту сторону стрелка на схеме смотрит.

Александр Россия

ilgiz аватар
Не в сети
Регистрация: 09/02/13
Сообщения: 19

Re: Выключаеться телевизор Rolsen D29R75TD

Извините что пропал могу к телевизору подойти и к интернетц только на выходных, поменял резистор R 723/ телевизор включился работает, но изображение заходит за края помогите пожалуйста, диоды поставил по стрелочке .

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9008

Re: Выключаеться телевизор Rolsen D29R75TD
"ilgiz" писал(а):

изображение заходит за края

Края изогнуты? "Талия"? (недавно прочёл) Рот до ушей

"ilgiz" писал(а):

диоды поставил по стрелочке

Давайте поточней: какие, куда и по какой стрелочке?

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

ilgiz аватар
Не в сети
Регистрация: 09/02/13
Сообщения: 19

Re: Выключаеться телевизор Rolsen D29R75TD

поменял кондер с 704, диод VD 705 Диода HER 306 не было поставил HER 307 сказали такой же , резистор R 808 на 24 к. 2w. R 723 2,4 om 2 w,
Края изогнуты как талия, ПОМОГИЕТ, итак жена с сыном неделю без тв, а тут еще похоже на неделю

Maus аватар
Не в сети
Художник
Регистрация: 15/03/11
Сообщения: 1425

Re: Выключаеться телевизор Rolsen D29R75TD

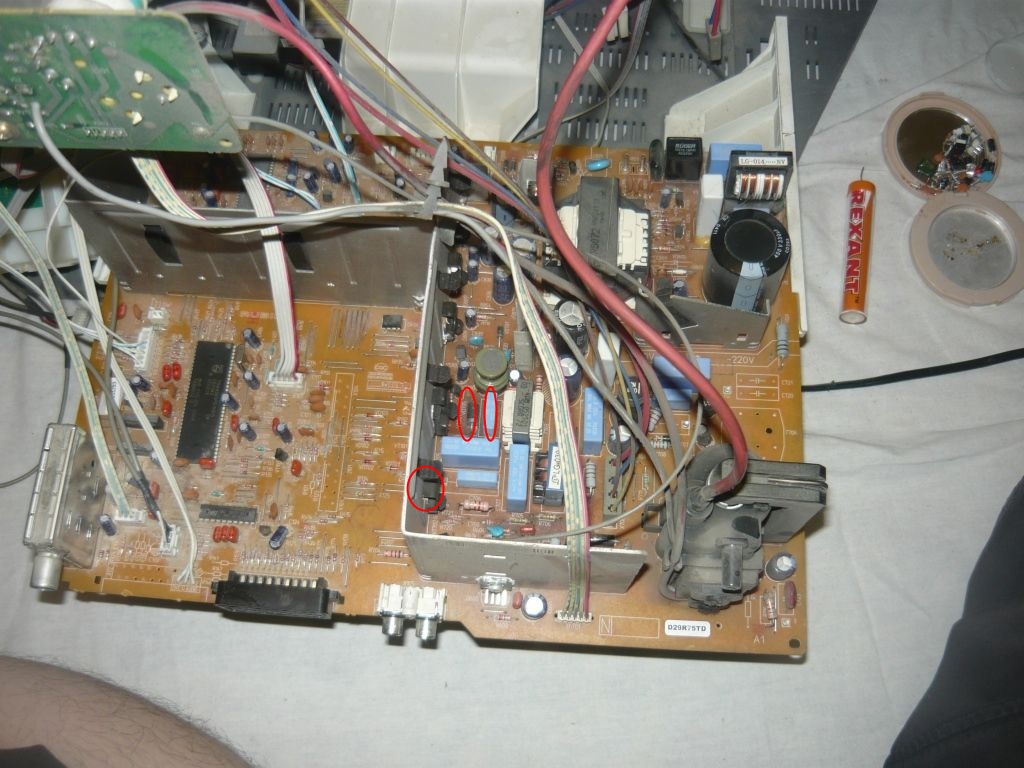

Обычно это делается все заменой двух диодов HER-506. Там один как капелька бывает, Заместо него тоже HER-506 ставлю. Обязательно менять кондюк 33n и менять полевик IFR. После этого все всегда работает. Уже несколько десятков ТВ с этим дефектом переделал. Это типовй дефект этого шасси.

Прикрепленные файлы:

ilgiz аватар
Не в сети
Регистрация: 09/02/13
Сообщения: 19

Re: Выключаеться телевизор Rolsen D29R75TD

Получаеться надо заменить VT 702 IRL 520.

Прикрепленные файлы:
