Я думаю автор и не подозревает что стогерцовый ремонтирует.
И почему если производил замеры так и не сказал на сколько же занижено 130v
(а может и замеров небыло) smiley
Я имею полное представление , что это стогерцовый телевизор. Замеры были. Смотри в теме.
Я лох по телекам, но не в электронике. У меня заниженные напряжения по всем выходным обмоткам трансформатора БП.
Я отключал нагрузку по напряжению 130В, а потом и по напряжению +5В. Это для того, что бы понять ситуацию по дополнительной нагрузке на БП. Ни каких изменений не произошло, поэтому я склоняюсь к неисправности БП в своей комплектации (имею в виду схематическое окружение). Идеологию работы данной микросхемы я не знаю, поэтому где рыскать, я пока не догадываюсь.
Это гораздо ранее. С самого начала.
Прошу уточнить конкретнее про "реле запуска", а также какие именно действия предпринимались лично Вами в разумении ремонта? То есть в понятии ремонта? А не ломания аппарата, твикания кейборда и заламывания "комедий"?
Сообщаю сразу, это не реле запуска. Я воспринял данные щелчки по старым агрегатам. Там была такая идеология: Нажимаешь на кнопку питания, запускается БП, далее запускается строчный трансформатор, обратная связь со строчника идет на БП и если нет адекватной информации, то БП выключается при помощи реле.
В данном телевизоре, как я увидел по схеме, это реле управляется с микропроцессора и недостаточное питание (+5В) может делать все, что хочет, но грамотно.
Насколько я разумею, этот реле включает обмотку, которая огибает кинескоп телевизора для чего-то там. Не совсем понимаю, но может быть, для того, чтобы не было намагничевания кинескопа.
Если я не прав, просветите, буду умнее.
На первой странице Минздрав писал как проверить БП отключив строку и нагрузив лампочкой.По этому предложению какие были предприняты движения?Как ведет себя лампочка?Какие напруги при этом на вых.БП?В ДРиРР?
"vladimir0077" писал(а):
Насколько я разумею, этот реле включает обмотку, которая огибает кинескоп телевизора для чего-то там.
Если квадратное и черное то это не реле,это позистор (пузик).Оставь его в покое,он не в теме.Займись лучше делом,проверяй БП и строку на КЗ.
Хочу рассказать, что я сделал, может быть простым людям поможет.
На первой странице я жаловался на некрасивую осциллограмму в точке ТР01 и на все пониженные напряжения на выходе трансформатора даже при отключенной нагрузке +130V.
Отсюда я предположил, что не исправен БП.
Последние мои действия были такие:
1. Нашел контору, где имеется в наличии м/с КА3S 1265R и там ее купил за 62 рубля.
2. Произвел замену данного элемента
3. Подключил на +130V лампу в 60W и произвел замеры на выходе БП.
Все напряжения оказались в норме.
Телевизор заработал.
"FIMA" писал(а):
Еще на первой на карзину намекал.Сливать надо. smiley
Теперь можно сливать.
В прикрепленных файлах я показываю, какая стала осциллограмма (по сравнению с той, которая на первой странице), замер напряжения +130 при подключенной нагрузке, а также снимок умершей м/с.
При обсуждении данной темы я услышал много нелестных и не справедливых высказываний
Началось всё с невыполнения правил Вами же. Мол, мне плевать на ваши правила и на весь Форум с его участниками. Неужто не заметили? А " нелестных и не справедливых высказываний" заметили? Ну-ну, бывает... Это я про соринку в чужом глазу и бревно в своём. admin, мне кажется для "идущих по стопам" довольно первого поста с жалобой и завершающего:
"vladimir0077" писал(а):
2. Произвел замену данного элемента
3. Подключил на +130V лампу в 60W и произвел замеры на выходе БП.
Все напряжения оказались в норме.
Телевизор заработал.
Всё остальное им будет неинтересно. И даже вредно, в т.ч. и последний пост.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Невыполнение правил кем либо, не повод для оскорблений. В данном случае, пользователь, создавая тему в Школе ремонта, указал необходимую информацию по модели, шасси, замеры напяжений, прикрепив к сообщению фото схемы с точками, на которых были сделаны эти замеры.
Невыполнение правил кем либо, не повод для оскорблений.
Согласен, не повод. Просто вся тема наперекосяк. Не думаю, что у многих есть осциллограф и они пойдут по этому пути - будут высматривать и сравнивать осциллограммы. Есть путь вернее и проще, он и указывался, но игнорировался. Да и зачем эти бумажки с "точками", всё прекрасно описывается словами, что и было сделано в конце.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
В самом начале было подозрение на БП. Нужно было подтверждение. БП диагностируется по основной цепи питания 130в. Три раза спрашивались замеры этого напряжения, результат 0. Появилось подозрение, что у автора нет даже прибора, а на схеме пометки были сделаны другим человеком. Для ремонта хватило бы одной страницы, если бы автор отвечал на вопросы.
Я имею полное представление , что это стогерцовый телевизор. Замеры были. Смотри в теме.
Я лох по телекам, но не в электронике. У меня заниженные напряжения по всем выходным обмоткам трансформатора БП.
Я отключал нагрузку по напряжению 130В, а потом и по напряжению +5В. Это для того, что бы понять ситуацию по дополнительной нагрузке на БП. Ни каких изменений не произошло, поэтому я склоняюсь к неисправности БП в своей комплектации (имею в виду схематическое окружение). Идеологию работы данной микросхемы я не знаю, поэтому где рыскать, я пока не догадываюсь.
Сообщаю сразу, это не реле запуска. Я воспринял данные щелчки по старым агрегатам. Там была такая идеология: Нажимаешь на кнопку питания, запускается БП, далее запускается строчный трансформатор, обратная связь со строчника идет на БП и если нет адекватной информации, то БП выключается при помощи реле.
В данном телевизоре, как я увидел по схеме, это реле управляется с микропроцессора и недостаточное питание (+5В) может делать все, что хочет, но грамотно.
Насколько я разумею, этот реле включает обмотку, которая огибает кинескоп телевизора для чего-то там. Не совсем понимаю, но может быть, для того, чтобы не было намагничевания кинескопа.
Если я не прав, просветите, буду умнее.
На первой странице Минздрав писал как проверить БП отключив строку и нагрузив лампочкой.По этому предложению какие были предприняты движения?Как ведет себя лампочка?Какие напруги при этом на вых.БП?В ДРиРР?
Если квадратное и черное то это не реле,это позистор (пузик).Оставь его в покое,он не в теме.Займись лучше делом,проверяй БП и строку на КЗ.
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!
Хочу рассказать, что я сделал, может быть простым людям поможет.
На первой странице я жаловался на некрасивую осциллограмму в точке ТР01 и на все пониженные напряжения на выходе трансформатора даже при отключенной нагрузке +130V.
Отсюда я предположил, что не исправен БП.
Последние мои действия были такие:
1. Нашел контору, где имеется в наличии м/с КА3S 1265R и там ее купил за 62 рубля.
2. Произвел замену данного элемента
3. Подключил на +130V лампу в 60W и произвел замеры на выходе БП.
Все напряжения оказались в норме.
Телевизор заработал.
Теперь можно сливать.

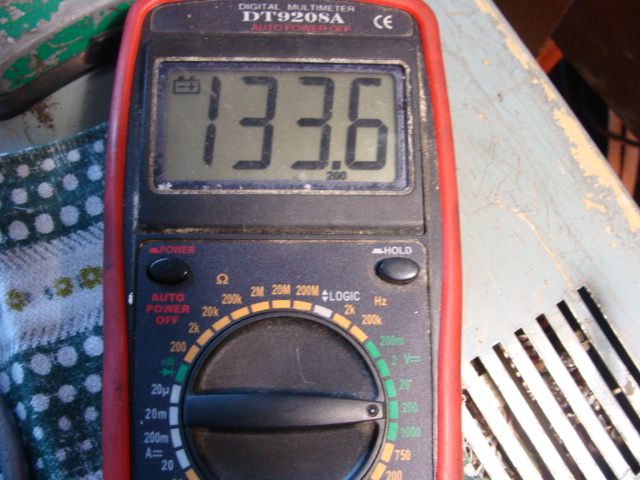

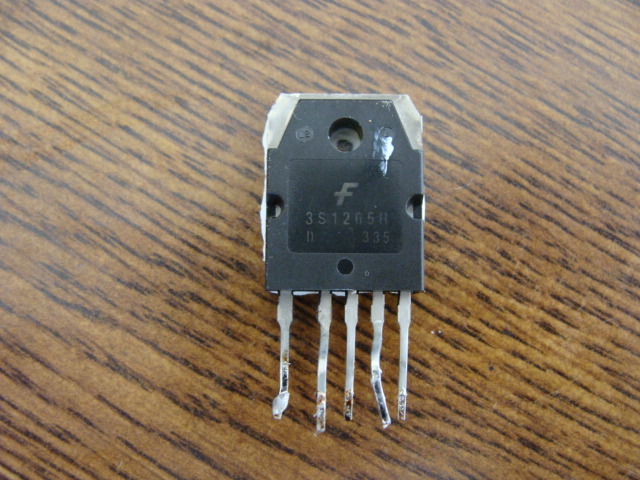

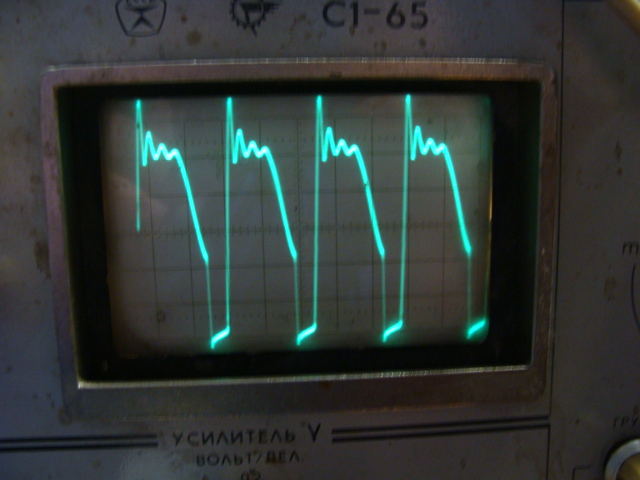

В прикрепленных файлах я показываю, какая стала осциллограмма (по сравнению с той, которая на первой странице), замер напряжения +130 при подключенной нагрузке, а также снимок умершей м/с.
Прикрепленные файлы:
Тему почистил. vladimir0077, спасибо за финальный отчет.
Высказываю свою благодарность администратору данного сайта, что он следил за данной темой.
Мне очень хочется, текст удалён. Дубровский
С уважением, Владимир!
Началось всё с невыполнения правил Вами же. Мол, мне плевать на ваши правила и на весь Форум с его участниками. Неужто не заметили?
А " нелестных и не справедливых высказываний" заметили? Ну-ну, бывает... Это я про соринку в чужом глазу и бревно в своём.
admin, мне кажется для "идущих по стопам" довольно первого поста с жалобой и завершающего:
Всё остальное им будет неинтересно. И даже вредно, в т.ч. и последний пост.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Невыполнение правил кем либо, не повод для оскорблений. В данном случае, пользователь, создавая тему в Школе ремонта, указал необходимую информацию по модели, шасси, замеры напяжений, прикрепив к сообщению фото схемы с точками, на которых были сделаны эти замеры.
Согласен, не повод. Просто вся тема наперекосяк. Не думаю, что у многих есть осциллограф и они пойдут по этому пути - будут высматривать и сравнивать осциллограммы. Есть путь вернее и проще, он и указывался, но игнорировался.
Да и зачем эти бумажки с "точками", всё прекрасно описывается словами, что и было сделано в конце.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
В самом начале было подозрение на БП. Нужно было подтверждение. БП диагностируется по основной цепи питания 130в. Три раза спрашивались замеры этого напряжения, результат 0. Появилось подозрение, что у автора нет даже прибора, а на схеме пометки были сделаны другим человеком. Для ремонта хватило бы одной страницы, если бы автор отвечал на вопросы.
