Состав: шим-контроллер TDA4605 и ключевой полевой транзистор. Телевизор Витязь, шасси МШ-64.

В данной статье представлена методика ремонта очень распространенных блоков питания, собранных на TDA4605.

Рассмотрим момент запуска блока питания.

В момент включения 300 вольт через R136 подаются на 6-ю ногу микросхемы. Микросхема стартует и даёт пачку импульсов на полевой транзистор. Но напряжении на 6-й ноге не должно быть меньше 12 вольт.

Итак, если ИП нестабильно работает или не запускается, либо выдаёт заниженные напряжения, первым делом следует замерить напряжение на 6-й ноге, и если напряжение ниже рабочего 12-12, 5 вольт, в этом случае следует заменить конденсатор С115 . Если же нет напряжения, то резистор R136 в обрыве либо микросхема неисправна.

При других неисправностях, в частности при выходе из строя полевого транзистора или отсутствии запуска следует произвести следующие действия.

Чтобы исключить воздействие силовой части на сам ШИМ-контроллера, достаточно выпаять опорный транзистор VT12 и при включенном напряжении можно проверять и ремонтировать генератор, не опасаясь за выход из строя других элементов блока питания и остальной схемы.

По результатам замеров напряжения питания и выходу на полевой транзистор можно почти на 100% судить об исправности микросхемы TDA4605.

Замеряем прибором напряжение на 6-й ноге. На стрелочном приборе видно очень наглядно. Стрелка от 11 вольт должна прыгать к 12-13. Если так, то с питанием порядок. Если нет, то неисправен конденсатор С115 или резистор R136, либо микросхема TDA4605. Как только с напряжением на 6-й ноге норма, следует замерить напряжение на 5-й ноге, это выход через R146, R147 и VD32 на полевой транзистор. Если на пределе 1-2-2,5 вольта стрелка дёргается, то на 99% ШИМ генератор рабочий. Впаивается обратно полевой транзистор и обязательно проверяются резисторы R146 и R147.

Схема телевизора Витязь шасси МШ-64

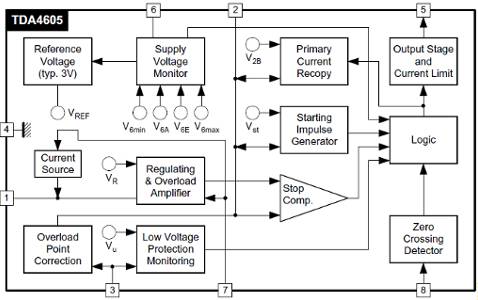

Datasheet шим-контроллера TDA4605

Автор статьи Александр Александров.
